هل تساءلت يومًا كيف تتشكل الأجسام المعدنية اليومية؟ تكشف هذه المقالة النقاب عن 26 تقنية متقدمة مستخدمة في تشكيل المعادن، بدءًا من الطرق التقليدية مثل التشكيل والدرفلة إلى الابتكارات الحديثة مثل قولبة حقن المعادن والصهر الانتقائي بالليزر. من خلال استكشاف هذه العمليات المتنوعة، ستحصل على نظرة ثاقبة حول كيفية تحويل المعدن الخام إلى مكونات دقيقة ومتينة تدعم الصناعات والحياة اليومية على حد سواء. اكتشف العالم الرائع لتشكيل المعادن والتكنولوجيا التي تشكل عالمنا الحديث.
عملية الصب بالقالب هي عملية تشكيل معقدة للمعادن تستخدم تجويف قالب مصمم بدقة لتطبيق ضغط عالٍ على المعدن المنصهر، مما ينتج عنه مكونات معقدة شبه صافية الشكل. القوالب، المصنوعة عادةً من فولاذ الأدوات عالي القوة مثل H13 أو P20، مصممة لتحمل درجات الحرارة والضغط الشديدة. تشترك هذه القوالب في أوجه التشابه مع تلك المستخدمة في قولبة الحقن، ولكنها مصممة خصيصًا لظروف تشغيل المعادن.
تبدأ العملية بحقن معدن سائل، غالبًا ما يكون من سبائك الألومنيوم أو الزنك أو المغنيسيوم، في تجويف القالب بضغط يتراوح بين 5000 إلى 30000 رطل لكل بوصة مربعة. ويضمن هذا الحقن بالضغط العالي تعبئة ممتازة للتفاصيل المعقدة والمقاطع الجدارية الرقيقة، مع تحسين كثافة المعدن وخصائصه الميكانيكية. وينتج عن التصلب السريع تحت الضغط هياكل مجهرية دقيقة الحبيبات، مما يعزز قوة المنتج النهائي وثبات أبعاده.
غالبًا ما تشتمل عمليات الصب بالقالب الحديثة على تقنيات متقدمة مثل التصوير الحراري في الوقت الحقيقي للتحكم في درجة حرارة القالب، والأنظمة التي تعمل بالتفريغ لتقليل المسامية، وأكمام الحقن التي يتم التحكم فيها بالكمبيوتر لتحديد الجرعات المعدنية بدقة. تساهم هذه الابتكارات في تحسين جودة القطع، وتقليل زمن الدورة، وزيادة كفاءة العملية، مما يجعل صب القوالب طريقة مفضلة لإنتاج كميات كبيرة من المكونات المعدنية المعقدة في صناعات تتراوح من السيارات إلى الإلكترونيات الاستهلاكية.
الصب بالرمل هو عملية تشكيل المعادن متعددة الاستخدامات وتستخدم على نطاق واسع وتتضمن إنشاء قالب باستخدام رمل مُعد خصيصًا. تبدأ العملية بنمط - عادةً ما يكون نسخة طبق الأصل من الجزء المطلوب مصنوع من الخشب أو المعدن أو البلاستيك - والذي يستخدم لتشكيل تجويف القالب. يتم وضع هذا النمط في صندوق صب من جزأين، يسمى القارورة، ويتم تعبئته بالرمل الذي تم خلطه بعوامل الربط لتحسين تماسكه وقابليته للتشكيل.
يتم إنشاء القالب في قسمين على الأقل لتسهيل إزالة النموذج والصب اللاحق. يتم فصل القسم العلوي، والمعروف باسم المخروط، والقسم السفلي، المسمى بالسحب، على طول خط فاصل. قبل تجميع القالب، يتم دمج نظام البوابات في الرمل، والذي يتضمن حوض الصب والسبرو والقنوات والقنوات الدوارة والقنوات المدمجة. توجه هذه القنوات المعدن المنصهر إلى تجويف القالب. بالإضافة إلى ذلك، يتم إضافة رافعات للتعويض عن انكماش المعدن أثناء التصلب، ويتم إنشاء فتحات للسماح للغازات بالخروج، مما يمنع العيوب في الصب النهائي.
بمجرد تجهيز القالب، يتم صب المعدن المنصهر في التجويف من خلال نظام البوابات. ويُترك المعدن ليتصلب ويبرد، وهي عملية يمكن أن تختلف مدتها حسب حجم وتعقيد الجزء، وكذلك السبيكة المعدنية المستخدمة. بعد التصلب، يتم تفكيك القالب الرملي لإزالة الصب - وهي عملية تُعرف باسم النفض. ثم يخضع الجزء المصبوب بعد ذلك للتنظيف، والذي قد يتضمن إزالة المواد الزائدة من نظام البوابات، والسفع بالخردق لإزالة الرمال المتبقية، والمعالجة الحرارية لتعزيز الخواص الميكانيكية.
يوفر الصب بالرمل العديد من المزايا، بما في ذلك القدرة على صب الأشكال الهندسية المعقدة، ومجموعة واسعة من أحجام الأجزاء من المكونات الصغيرة إلى الأجزاء الصناعية الضخمة، والمرونة في العمل مع مختلف السبائك المعدنية. ومع ذلك، من المهم ملاحظة أن كل عملية صب تتطلب قالبًا رمليًا جديدًا، مما قد يؤثر على كفاءة الإنتاج في التصنيع بكميات كبيرة. وتواصل التطورات الحديثة في تكنولوجيا الصب بالرمل، مثل القوالب الرملية المطبوعة ثلاثية الأبعاد، والتعبئة والتصلب بالحاسوب المحاكاة بالحاسوب، تحسين دقة وكفاءة هذه العملية العريقة في صناعة المعادن.

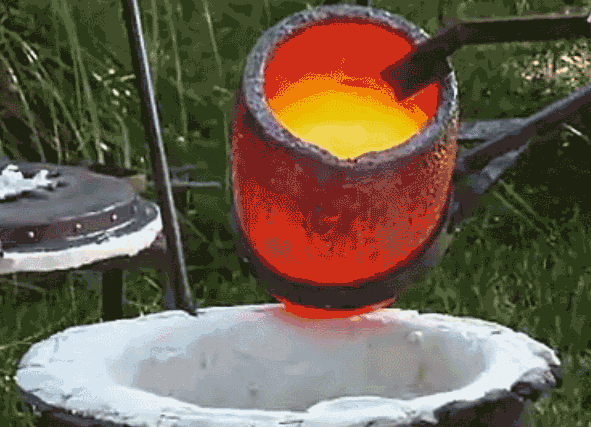

الصب الاستثماري، والمعروف أيضًا باسم الصب بالشمع المفقود، هو عملية تصنيع دقيقة تتضمن الخطوات الرئيسية التالية: إنشاء النمط، وبناء الغلاف، وإزالة الشمع، والصب والتشطيب.

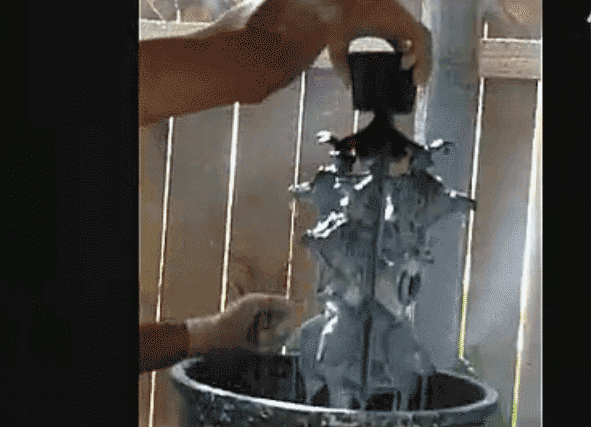

تبدأ العملية بإنتاج نمط شمع أو راتنج عالي الدقة للجزء المطلوب. ثم يُغمس هذا النمط مرارًا وتكرارًا في ملاط خزفي ويُغلف بجزيئات حرارية دقيقة لبناء غلاف خزفي قوي. يُسمح لكل طبقة بالجفاف قبل التطبيق التالي، مما يؤدي إلى إنشاء قالب متعدد الطبقات.
بمجرد وصول القشرة الخزفية إلى السماكة المطلوبة، تخضع لعملية إزالة الشمع. يوضع القالب في جهاز أوتوكلاف بخاري أو فرن يعمل بالبخار أو فرن يعمل بالنار الوامضة، مما يؤدي إلى ذوبان الشمع وتفريغه من خلال بوابات معينة، تاركاً غلافاً خزفياً مجوفاً يكرر تماماً هندسة النموذج الأصلي.
يتم بعد ذلك تسخين القالب الخزفي الفارغ مسبقًا إلى درجات حرارة محددة لإزالة أي رطوبة متبقية وتقليل الصدمة الحرارية. ثم يتم سكب المعدن المنصهر، وهو عادةً سبائك من الفولاذ أو الألومنيوم أو السبائك الفائقة للتطبيقات عالية الأداء، في القالب الخزفي المسخّن من خلال نظام بوابات. يملأ المعدن التجاويف المعقدة، مما يكرر تفاصيل النمط الأصلي بدقة عالية.

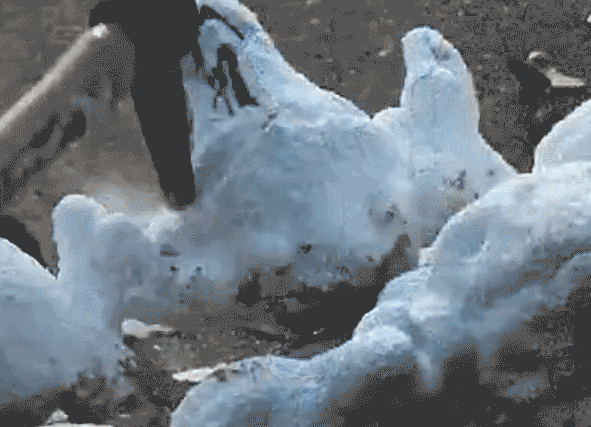

بعد التصلب والتبريد، تتم إزالة القشرة الخزفية من خلال الاهتزاز الميكانيكي أو نفاثات المياه عالية الضغط، مما يكشف عن الجزء المصبوب. قد تشمل العمليات النهائية قطع نظام البوابات، والمعالجة الحرارية للحصول على الخصائص الميكانيكية المثلى، وتقنيات تشطيب السطح مثل الطحن أو التلميع لتحقيق الدقة المطلوبة في الأبعاد وجودة السطح.
يتفوق الصب الاستثماري في إنتاج الأشكال الهندسية المعقدة والهياكل رقيقة الجدران والأجزاء التي تتطلب تفاوتات ضيقة مما يجعلها مثالية لتطبيقات الفضاء والطب والسيارات عالية الأداء. تسمح هذه العملية بصب مجموعة كبيرة من السبائك وتوفر تشطيباً سطحياً ممتازاً، مما يقلل من الحاجة إلى عمليات تصنيع واسعة النطاق.
التشكيل بالقالب هو عملية تشكيل المعادن الدقيقة التي تستخدم قوالب متخصصة ومعدات تشكيل لتشكيل الفراغات المعدنية في مكونات معقدة وعالية القوة. وتوفر هذه الطريقة خصائص ميكانيكية فائقة وتدفقًا محسنًا للحبيبات وقدرات شبه صافية الشكل مقارنةً بعمليات التصنيع الأخرى. يمكن تصنيف تشكيل القوالب إلى عدة فئات بناءً على المعدات المستخدمة:
التشكيل بالدلفنة، وهي مجموعة فرعية متخصصة من التشكيل بالقوالب، هي عملية تشكيل دوّارة مستمرة تستخدم زوجًا من القوالب المتعاكسة الدوران لتشويه قطعة العمل بشكل بلاستيكي. هذه الطريقة فعالة بشكل خاص لإنتاج الأجزاء الممدودة والمتناظرة مثل المحاور والأعمدة وقضبان التوصيل. يوفر التشكيل بالدلفنة العديد من المزايا:

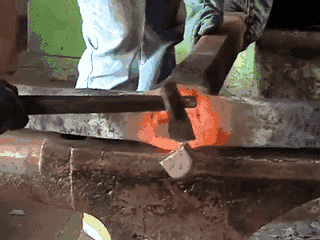

التشكيل عبارة عن عملية تشكيل معقدة لتشكيل المعادن تستخدم قوى ضغط لتشويه المعدن بشكل بلاستيكي، عادةً في درجات حرارة مرتفعة، لتحقيق الأشكال المرغوبة مع خواص ميكانيكية محسّنة. تستخدم هذه العملية معدات متخصصة مثل المكابس الهيدروليكية, مكابس ميكانيكيةأو المطارق لتطبيق الضغط المتحكم فيه على القوالب أو التشكيلات المعدنية المسخنة.
يمكن تصنيف عملية التشكيل إلى عدة أنواع، بما في ذلك التشكيل بالقالب المفتوح، والتشكيل بالقالب المغلق، والتشكيل الدقيق، وكل منها يناسب تطبيقات وأحجام إنتاج مختلفة. أثناء عملية التشكيل، يخضع المعدن لتغيرات كبيرة في البنية المجهرية، بما في ذلك صقل الحبيبات والمحاذاة، مما يساهم في تحسين القوة والمتانة ومقاومة التعب.
وتتمثل إحدى المزايا الرئيسية لعملية التشكيل في قدرتها على إزالة العيوب الداخلية مثل المسامية وتجاويف الانكماش التي غالبًا ما تكون موجودة في المواد المصبوبة. تستحث العملية نمط تدفق حبيبات مواتٍ يتبع خطوط الجزء، مما ينتج عنه بنية ألياف متواصلة وغير منقطعة. وتعزز هذه الخاصية بشكل كبير من الخصائص الميكانيكية للمكونات المطروقة، مما يجعلها تتفوق على الأجزاء المصبوبة أو المشغولة آليًا من حيث نسبة القوة إلى الوزن والأداء العام.
تُستخدم الأجزاء المطروقة على نطاق واسع في التطبيقات الحرجة في مختلف الصناعات، بما في ذلك صناعة الطيران والسيارات والنفط والغاز والآلات الثقيلة. وعادةً ما يتم تشكيل المكونات مثل أعمدة الكرنك وقضبان التوصيل وأقراص التوربينات وأجزاء معدات الهبوط للطائرات نظرًا لمتطلباتها التشغيلية الصعبة. وتُعد عملية التشكيل ذات قيمة خاصة للأجزاء التي تتعرض لأحمال عالية من الإجهاد أو الصدمات أو التعب، حيث تكون البنية الحبيبية المحسنة والخصائص الميكانيكية ضرورية للموثوقية والسلامة.
في حين أن التشكيل يوفر العديد من المزايا، من المهم ملاحظة أن العملية تتطلب استثمارًا أوليًا كبيرًا في الأدوات، وهي أكثر اقتصادا لأحجام الإنتاج المتوسطة إلى العالية. بالنسبة إلى الأشكال الهندسية الأبسط أو كميات الإنتاج الأقل، قد تكون طرق التصنيع البديلة مثل الصب أو التصنيع الآلي أو تقنيات التصنيع المضافة المتقدمة أكثر ملاءمة.
الدرفلة، والمعروفة أيضًا باسم التقويم في بعض السياقات، هي عملية تشكيل المعادن الأساسية التي تستخدم زوجًا من البكرات الدوارة لتقليل سُمك قطعة معدنية مع زيادة طولها وتعديل بنيتها المجهرية في الوقت نفسه. تُستخدم هذه التقنية متعددة الاستخدامات على نطاق واسع في صناعة تشغيل المعادن نظرًا لكفاءتها ودقتها وقدرتها على إنتاج مجموعة واسعة من المنتجات.
يمكن تصنيف العملية إلى نوعين رئيسيين بناءً على درجة حرارة المعدن أثناء التشوه:
تُعد الدرفلة أكثر طرق معالجة المعادن استخدامًا على نطاق واسع في التصنيع الحديث، حيث تمثل أكثر من 901 تيرابايت 3 تيرابايت من جميع المعادن المنتجة. ويرجع اعتمادها على نطاق واسع إلى عدة عوامل:
الصب بالضغط، والمعروف أيضاً باسم الصب بالضغط العالي (HPDC)، هو عملية تشكيل معدنية متقدمة تجمع بين الملء السريع للقالب والتصلب بالضغط العالي. تنطوي هذه التقنية على حقن سبيكة معدنية منصهرة أو شبه صلبة في قالب فولاذي قابل لإعادة الاستخدام (قالب) بسرعات عالية وتحت ضغط شديد. وتتميز هذه العملية بقدرتها على إنتاج مكونات معقدة وشبه صافية الشكل مع دقة أبعاد ممتازة وتشطيب سطحي ممتاز.
في هذه الطريقة، يتم دفع المعدن السائل - عادةً سبائك الألومنيوم أو الزنك أو المغنيسيوم أو النحاس - إلى تجويف القالب بضغط يتراوح بين 10 إلى 200 ميجا باسكال (1450 إلى 29000 رطل لكل بوصة مربعة)، اعتمادًا على السبيكة وهندسة القالب. يضمن الحقن عالي السرعة، الذي غالبًا ما يتجاوز 40 م/ثانية (130 قدم/ثانية)، ملء كامل تفاصيل القالب المعقدة قبل بدء التصلب. وبمجرد ملء القالب، يتم الاحتفاظ بالمعدن تحت ضغط مستمر طوال عملية التصلب، والتي يمكن أن تتراوح من أجزاء من الثانية إلى عدة ثوانٍ.
ينتج عن هذا المزيج من التعبئة السريعة والتصلب المضغوط العديد من المزايا الرئيسية:
يُستخدم الصب بالضغط على نطاق واسع في صناعات السيارات والفضاء والإلكترونيات الاستهلاكية لإنتاج مكونات مثل كتل المحركات، وحالات ناقل الحركة، والأطر الهيكلية. وتشمل التطورات الأخيرة في هذا المجال تقنيات الصب بالضغط بمساعدة التفريغ الهيدروليكي عالي الجودة وتقنيات الصب شبه الصلبة (SSM) لتحسين خصائص المواد.
الصب بالضغط المنخفض هو عملية متقدمة لتشكيل المعادن تتضمن ملء قالب دقيق بمعدن منصهر تحت ظروف ضغط منخفضة مضبوطة. وتستخدم هذه الطريقة ضغط الغاز، الذي يتراوح عادةً من 0.3 إلى 1.5 بار، لدفع المعدن السائل إلى أعلى من فرن مضغوط إلى تجويف القالب.
تم تطوير الصب بالضغط المنخفض في الأصل لمسبوكات سبائك الألومنيوم، ومنذ ذلك الحين تطورت عملية الصب بالضغط المنخفض لاستيعاب مجموعة واسعة من المواد، بما في ذلك المعادن ذات درجة الانصهار العالية مثل سبائك النحاس والحديد الزهر ودرجات مختلفة من الصلب. وقد تم تيسير هذا التوسع من خلال التطورات في تكنولوجيا الأفران وتصميم القوالب، مما يسمح بتحكم أفضل في درجة الحرارة وتحسين تنظيم ضغط الغاز.
تشمل المزايا الرئيسية للصب بالضغط المنخفض ما يلي:
وتعد هذه العملية مناسبة بشكل خاص لإنتاج مكونات السيارات مثل العجلات ورؤوس الأسطوانات وكتل المحركات، بالإضافة إلى أغطية المضخات الصناعية وأجزاء الفضاء الجوي التي تتطلب تكاملاً عاليًا وخصائص ميكانيكية متسقة.

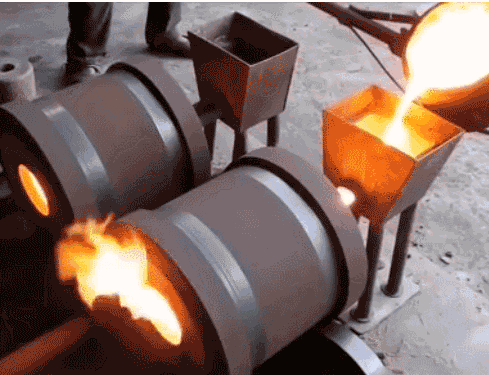

الصب بالطرد المركزي هو عملية تشكيل معدن ديناميكي حيث يتم إدخال المعدن المنصهر في قالب سريع الدوران. وتدفع قوة الطرد المركزي الناتجة عن الدوران (عادةً 300-3000 دورة في الدقيقة، اعتماداً على قطر القالب وخصائص السبيكة) المعدن السائل إلى الخارج مقابل جدار القالب، مما يخلق صباً متجانساً وكثيفاً مع الحد الأدنى من المسامية.
يعد اختيار القالب للصب بالطرد المركزي أمرًا بالغ الأهمية ويختلف بناءً على عدة عوامل:
تشمل أنواع العفن ما يلي:
الصب بالرغوة المفقودة، والمعروفة أيضًا باسم الصب بالنمط التبخيري، هي عملية صب معدنية متقدمة تجمع بين الدقة ومرونة التصميم. وتستخدم هذه التقنية نمط رغوة البوليسترين الممدد (EPS)، المماثل في الحجم والشكل للصب النهائي المطلوب، والمغلف بملاط حراري. يمكن تجميع أنماط الرغوة المتعددة مع بوابات الشمع والعدائين لتشكيل مجموعة عنقودية، مما يعزز كفاءة الإنتاج.
تبدأ العملية من خلال طلاء مجموعة الأنماط الرغوية بطبقة من الملاط الخزفي والسماح لها بالجفاف. هذا الطلاء الحراري مهم للغاية لأنه يحافظ على شكل التجويف أثناء صب المعدن ويحسن من تشطيب السطح. ثم يوضع العنقود المغلف بعناية في قارورة ويحيط به رمل السيليكا غير المترابط ذي الحبيبات الدقيقة الذي يتم ضغطه من خلال الاهتزاز لضمان الدعم والنفاذية المناسبة.
أثناء عملية الصب، يتم صب المعدن المنصهر في القالب تحت ظروف تفريغ محكومة. وعندما يلامس المعدن نمط الرغوة، يتسبب ذلك في تبخير الرغوة (أو "فقدانها")، مما يخلق مسارًا للمعدن لملء التجويف بدقة. يمنع طلاء السيراميك تآكل الرمل ويسهل خروج الرغوة المتبخرة من خلال الرمل القابل للاختراق.
يوفر الصب بالرغوة المفقودة العديد من المزايا الهامة:

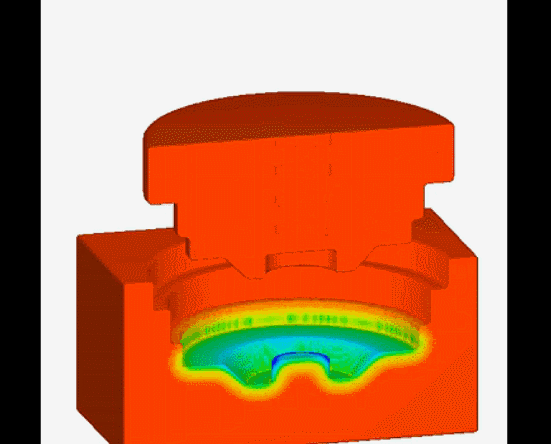

الصب المباشر بالبثق المباشر، والمعروف أيضًا باسم التشكيل بالقالب السائل، هو عملية تشكيل معادن متقدمة تجمع بين جوانب الصب والتشكيل. تتضمن هذه التقنية حقن معدن منصهر أو سبيكة شبه صلبة مباشرةً في تجويف قالب مفتوح. وبمجرد ملء القالب، يتم إغلاق القالب بسرعة، مما يؤدي إلى إحداث نمط تدفق معقد يشكل الخطوط الخارجية لقطعة العمل. بعد ذلك، يتم تطبيق ضغط عالٍ (عادةً 50-200 ميجا باسكال)، مما يسبب تشوهًا بلاستيكيًا في الغلاف الخارجي المتصلب مع تعريض القلب الذي لا يزال سائلًا لضغط ثابت شديد في الوقت نفسه. وينتج عن هذا التصلب ثنائي الطور تحت الضغط بنية مجهرية دقيقة الحبيبات ذات خواص ميكانيكية محسنة مقارنةً بطرق الصب التقليدية.
يستخدم الصب بالبثق غير المباشر، وهو نوع آخر من هذه العملية، تجويف قالب محكم الغلق. في هذا النهج، يتم حقن المعدن المنصهر أو السبيكة شبه الصلبة من خلال نظام مثقاب أو بوابة مصممة خصيصًا. يسمح التجويف المحكم الغلق بتحكم أكثر دقة في عملية التصلب وتوزيع الضغط. كما هو الحال مع الصب بالبثق المباشر، يتم تطبيق ضغط عالٍ أثناء التصلب، يتراوح عادةً بين 100-300 ميجا باسكال اعتمادًا على السبيكة وهندسة الجزء. يعزز هذا التصلب بمساعدة الضغط تشكيل بنية مجهرية متجانسة مع تقليل المسامية وتحسين دقة الأبعاد.
تقدم كل من تقنيات الصب بالبثق المباشر وغير المباشر العديد من المزايا لتصنيع مكونات معقدة وعالية الأداء:
الصب المستمر هو عملية متقدمة وعالية الكفاءة لتشكيل المعادن حيث يتم تصلب المعدن المنصهر في قوالب أو كتل أو ألواح شبه جاهزة للمعالجة اللاحقة. في هذه الطريقة، يتم سكب المعدن السائل باستمرار في قالب نحاسي مبرد بالماء (مبلور) في أحد طرفيه، بينما يتم سحب المنتج المتصلب في نفس الوقت من الطرف الآخر بمعدل يتناسب مع تدفق المعدن المنصهر.
وتبدأ العملية بصب المعدن المنصهر من مغرفة في حوض، والذي يعمل كخزان ومراقب للتدفق. ومن المغرفة، يتدفق المعدن إلى قالب النحاس المبرد بالماء، حيث يحدث التصلب الأولي. وعندما يتم سحب الخيط المتصلب جزئياً، يمر عبر سلسلة من أقسام رش الماء والأسطوانة التي تكمل عملية التصلب وتتحكم في شكل المنتج.
تقدم هذه الطريقة العديد من المزايا مقارنةً بالصب التقليدي للسبائك:
يستخدم الصب المستمر على نطاق واسع في صناعة الصلب وله تطبيقات في إنتاج المعادن غير الحديدية مثل الألومنيوم والنحاس والزنك. تشمل التطورات التكنولوجية الحديثة التحريك الكهرومغناطيسي لتحسين التحكم في البنية المجهرية، والدرفلة المضمنة للصب على شكل شبه شبكي، واستخدام أجهزة الاستشعار المتقدمة والذكاء الاصطناعي لتحسين العملية في الوقت الفعلي.
السحب على البارد، والمعروف أيضًا باسم البثق على البارد، هو عملية تشكيل المعادن التي تطبق قوة الشد على الطرف الأمامي لقطعة معدنية، وسحبها من خلال قالب بمساحة مقطع عرضي أصغر من البليت الأولي. يتم تنفيذ هذه العملية عادةً في درجة حرارة الغرفة أو درجات حرارة مرتفعة قليلاً تحت درجة حرارة المادة عند نقطة إعادة التبلور، ومن هنا جاء مصطلح "بارد".
تؤدي هذه العملية إلى حدوث تشوه بلاستيكي في المعدن، مما ينتج عنه:
تُستخدم عملية السحب على البارد على نطاق واسع في تصنيع مختلف المنتجات، بما في ذلك الأسلاك والقضبان والأنابيب والمقاطع الجانبية المشكلة. تقدم هذه العملية العديد من المزايا:
ومع ذلك، فإن العملية محدودة بسبب ليونة المادة ومقدار التخفيض الذي يمكن تحقيقه في مسار واحد. قد تكون مراحل السحب المتعددة ضرورية لإجراء تخفيضات كبيرة، وغالبًا ما يكون ذلك مع معالجات التلدين الوسيطة لاستعادة قابلية التشغيل.
الختم، والمعروف أيضًا باسم الكبس هو عملية تشكيل المعادن متعددة الاستخدامات التي تحول الصفائح المعدنية المسطحة أو الشرائط أو الأنابيب أو المقاطع الجانبية إلى الأشكال والأحجام المرغوبة من خلال التشوه أو الفصل المتحكم فيه. وتستخدم هذه العملية مجموعة من الأدوات المتخصصة، بما في ذلك اللكمات والقوالب، المثبتة على ماكينة ضغط لتطبيق قوى خارجية دقيقة على قطعة العمل.
يمكن تصنيف عملية الختم بشكل عام إلى نوعين رئيسيين:
1. التشوه البلاستيكي: ينطوي ذلك على إعادة تشكيل المعدن دون فصل المواد. وتشمل التقنيات ما يلي:
2. الفصل: يتضمن ذلك قطع المادة أو قصها. وتشمل الطرق الشائعة ما يلي:
تعتمد فعالية الختم على دراسة دقيقة لعوامل مثل خواص المواد وتصميم الأداة وقدرة الضغط ومعلمات العملية. وغالبًا ما تتضمن عمليات الختم الحديثة التصميم بمساعدة الحاسوب (CAD) وبرامج المحاكاة لتحسين هندسة الأداة ومعلمات العملية، مما يضمن دقة عالية وقابلية للتكرار.
يوفر الختم العديد من المزايا في تصنيع المعادن، بما في ذلك:
مع تطور اتجاهات الصناعة، تستمر تكنولوجيا الختم في التقدم، مع التطورات في المواد عالية القوة، والمكابس التي تعمل بأجهزة الضغط المؤازرة، والاستشعار داخل القوالب لمراقبة العملية في الوقت الحقيقي ومراقبة الجودة.

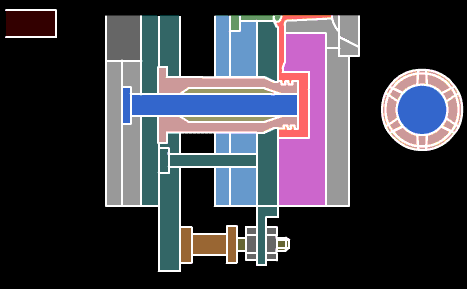

قولبة حقن المعادن بالحقن (MIM) هي تقنية متقدمة في مجال تعدين المساحيق تجمع بين تعدد استخدامات قولبة حقن البلاستيك والخصائص الميكانيكية الفائقة للمعادن. وقد تطورت عملية التصنيع شبه الشبكية هذه من صناعة قولبة حقن البلاستيك لتقدم حلاً فعالاً من حيث التكلفة لإنتاج مكونات معدنية معقدة وعالية الدقة بكميات كبيرة.
في التصنيع متعدد الوسائط، يتم خلط المساحيق المعدنية الدقيقة (عادةً 20 ميكرون أو أصغر) مع مادة رابطة من اللدائن الحرارية لإنشاء مادة وسيطة. ثم يتم حقن هذه المادة الأولية في تجويف القالب تحت ضغط عالٍ، على غرار قولبة حقن البلاستيك التقليدية. ومع ذلك، على عكس نظيرتها البلاستيكية، تنتج MIM أجزاء ذات خواص ميكانيكية مماثلة للمعادن المشغولة.
تتضمن العملية أربع مراحل رئيسية:
وقد ركزت التطورات الحديثة في تكنولوجيا التصنيع بقطع التصنيع المدمجة على تعظيم محتوى الجسيمات الصلبة في المادة الخام، حيث تصل بعض التركيبات إلى 65% من حيث الحجم. وينتج عن هذا التحميل العالي للمعادن، جنبًا إلى جنب مع الإزالة الدقيقة للمادة الرابطة والتلبيد المتحكم فيه، أجزاء نهائية بكثافة تتجاوز 97% من الناحية النظرية، مما يقلل من المسامية ويعزز الخواص الميكانيكية.
تتفوق عملية MIM في إنتاج أجزاء صغيرة ومعقدة (عادةً من 0.1 إلى 100 جرام) بتفاوتات تحمل ضئيلة، مما يجعلها مثالية لصناعات مثل السيارات والفضاء والأجهزة الطبية والإلكترونيات الاستهلاكية. توفر هذه العملية مزايا كبيرة مقارنة بطرق التصنيع التقليدية، بما في ذلك:
مع استمرار تطور هذه التقنية، يستكشف الباحثون أنظمة سبائك جديدة وتركيبات محسنة للمواد الرابطة وتقنيات التلبيد المحسنة لزيادة توسيع قدرات وتطبيقات قولبة حقن المعادن.

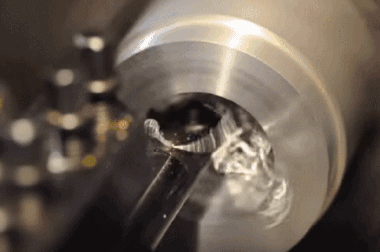

الخراطة هي عملية تشغيل آلي أساسية تستخدم مخرطة لإزالة المواد من قطعة عمل دوّارة، مما يؤدي إلى إنشاء أجزاء أسطوانية بدقة عالية. هذه الطريقة متعددة الاستخدامات ضرورية في تصنيع مختلف المكونات، بدءًا من الأعمدة البسيطة وحتى الأسطح المعقدة المحددة.
في عمليات الخراطة، يتم تثبيت قطعة العمل في ظرف أو بين المراكز وتدور بسرعة عالية. تتحرك أداة القطع، التي عادةً ما تكون أداة أحادية النقطة، خطيًا على طول محور الدوران، وتزيل المواد لتحقيق الشكل والأبعاد المطلوبة. يتم توفير حركة القطع الأساسية من خلال دوران الشُّغْلة، بينما يتم نقل حركة التغذية من خلال الحركة الخطية للأداة.
تُعد المخارط حجر الزاوية في العديد من ورش الماكينات نظرًا لتعدد استخداماتها وكفاءتها. فهي تتفوق في إنتاج مجموعة كبيرة من المكونات الدورانية، بما في ذلك:
لقد وسّعت مخارط التحكم العددي الحاسوبي الحديثة (CNC) من قدرات عمليات الخراطة بشكل كبير، مما يسمح بإجراء عمليات الخراطة بأشكال هندسية معقدة وتفاوتات ضيقة وإمكانية تكرار عالية. يمكن لهذه الماكينات إجراء عمليات متعددة في إعداد واحد، بما في ذلك:
عادةً ما تكون أدوات القطع المستخدمة في عمليات الخراطة مصنوعة من مواد مثل الفولاذ عالي السرعة (HSS) أو الكربيد أو السيراميك، اعتمادًا على مادة الشُّغْلَة والتشطيب السطحي المطلوب. تلعب هندسة الأداة، بما في ذلك زاوية أشعل النار، وزاوية الخلوص، ونصف قطر المقدمة، دورًا حاسمًا في تحقيق الأداء الأمثل للقطع وجودة السطح.
الخراطة مفيدة بشكل خاص لقدرتها على إنتاج أجزاء دورانية عالية الدقة بكفاءة. فهي توفر دقة أبعاد ممتازة وتشطيب سطح ومعدلات إزالة المواد. ومع ذلك، من المهم النظر في عوامل مثل سرعة القطع ومعدل التغذية وعمق القطع واستخدام سائل التبريد لتحسين العملية لمواد وأشكال هندسية محددة.
مع تقدم تقنيات التصنيع، تستمر الخراطة في التطور مع الابتكارات مثل مراكز الخراطة متعددة المحاور، والأدوات الحية، والتكامل مع عمليات التصنيع الأخرى، مما يعزز قدراتها وكفاءتها في بيئات الإنتاج الحديثة.

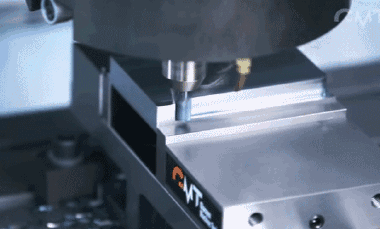

التفريز هو عملية تصنيع متعدد الاستخدامات تتضمن إزالة المواد من قطعة العمل باستخدام قواطع دوارة. تستلزم العملية عادةً تثبيت قطعة العمل (الفراغ) على طاولة بينما يتحرك قاطع تفريز عالي السرعة على سطحها، وإزالة المواد بدقة لإنشاء الشكل والسمات والتشطيب السطحي المطلوب.
تتفوق عمليات التفريز التقليدية في إنتاج الخطوط، والأخاديد، والفتحات والأسطح المسطحة. يمكن تصنيف هذه العمليات إلى طحن الوجه (للأسطح المسطحة الكبيرة) والطحن المحيطي (لإنشاء فتحات عميقة وقطع أسنان التروس).
أحدثت ماكينات التفريز بالتحكم العددي بالكمبيوتر (CNC) ثورة في عملية التفريز، مما يتيح تصنيع أشكال ثلاثية الأبعاد معقدة ثلاثية الأبعاد وميزات معقدة بدقة عالية. تقوم هذه الماكينات بتفسير التعليمات المبرمجة للتحكم في حركات أداة القطع والسرعات والتغذية، مما يسمح بنتائج دقيقة وقابلة للتكرار.
توفر مراكز التفريز والتثقيب الآلي المتقدمة إمكانات متعددة المحاور، تتراوح عادةً من ثلاثة محاور إلى خمسة محاور. تتفوق هذه الأنظمة المتطورة في إنتاج المكونات ذات الأشكال الهندسية المعقدة، بما في ذلك:
عند اختيار ماكينة تفريز بنظام التحكم الرقمي، من الضروري مراعاة عدة عوامل للاستفادة الكاملة من إمكانياتها:

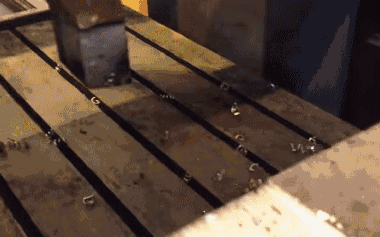

التخطيط هو طريقة تصنيع آلي دقيقة تستخدم أداة قطع أحادية النقطة لإزالة المواد من الشُّغْلَة من خلال حركة ترددية خطية أفقية. يتم استخدام هذه العملية في المقام الأول للتشغيل الآلي الكنتوري للأسطح المسطحة والأخاديد والفتحات على القِطع الكبيرة الصلبة مثل قيعان الماكينات وطرق التوجيه والمكونات الهيكلية. تتحرك أداة المسوي عبر الشُّغْلَة الثابتة في شوط قطع أمامي، متبوعًا بشوط رجوع غير متقطع، مع تغذية الشُّغْلَة بشكل متزايد بشكل عمودي على حركة الأداة بين التمريرات.
يمكن لماكينات التخطيط الحديثة تحقيق تفاوتات أبعاد تتراوح من IT9 إلى IT7 وفقًا لمعايير المنظمة الدولية لتوحيد المقاييس ISO، مع قيم خشونة سطح تتراوح عادةً بين 6.3 إلى 1.6 ميكرومتر Ra. وتعتمد الدقة التي يمكن تحقيقها على عوامل مثل صلابة الماكينة وهندسة الأداة ومعلمات القطع ومواد الشغل. على الرغم من أن التخطيط أقل شيوعًا في التصنيع اليوم بسبب ظهور ماكينات التفريز باستخدام الحاسب الآلي الأكثر تنوعًا، إلا أنه لا يزال التخطيط ذا قيمة لتطبيقات محددة، خاصة في الصناعات الثقيلة حيث تتطلب الأسطح الكبيرة المسطحة التصنيع الآلي.
تشمل المزايا الرئيسية للتخطيط ما يلي:
ومع ذلك، فقد أدت القيود مثل انخفاض الإنتاجية بسبب شوط العودة غير القاطع وصعوبة تشكيل الخطوط المعقدة إلى انخفاض استخدامه في بيئات التصنيع الحديثة. على الرغم من هذه القيود، لا يزال التخطيط يلعب دورًا متخصصًا في بعض التطبيقات المتخصصة حيث تكون قدراته الفريدة مفيدة.

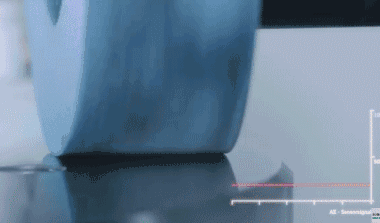

الطحن هو عملية إزالة المواد الدقيقة التي تستخدم جزيئات كاشطة لتحقيق تشطيبات سطحية عالية الجودة وتفاوتات أبعاد ضيقة على قطع العمل. تستخدم طريقة التشغيل الآلي متعددة الاستخدامات هذه مواد كاشطة ملتصقة أو مغلفة، عادةً في شكل عجلات طحن أو أحزمة أو أقراص، لإزالة المواد الزائدة من خلال الكشط المتحكم فيه. وتتميز هذه العملية بقدرتها على التعامل مع مجموعة واسعة من المواد، بما في ذلك المعادن والسيراميك والمواد المركبة، مما يجعلها لا غنى عنها في مختلف قطاعات التصنيع.
في تشغيل المعادن، يخدم الطحن أغراض متعددة:
تعتمد فعالية الطحن على العديد من المعلمات الرئيسية، بما في ذلك تركيبة العجلة، وسرعة الدوران، ومعدل التغذية، واستخدام سائل التبريد. وتوفر ماكينات الطحن باستخدام الحاسب الآلي المتقدمة تحكمًا دقيقًا في هذه المتغيرات، مما يتيح هندسة معقدة ودورات إنتاج مؤتمتة. وعلاوة على ذلك، عززت الابتكارات الحديثة في المواد فائقة الصلابة، مثل نيتريد البورون المكعب (CBN) وعجلات الماس، أداء الطحن بشكل كبير، خاصة بالنسبة للمواد الصلبة والتطبيقات عالية الدقة.
في خزان مملوء بالمساحيق المعدنية، يقوم ليزر ثاني أكسيد الكربون عالي الطاقة الذي يتحكم فيه الكمبيوتر بمسح انتقائي لسطح المعدن. وحيثما يمر الليزر، يندمج سطح المعدن بالكامل، بينما يظل المسحوق المحيط به في حالته الأصلية. تحدث العملية داخل كبسولة مملوءة بغاز خامل.

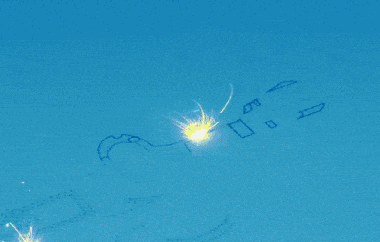

الصهر الانتقائي بالليزر الانتقائي
في حجرة بناء يتم التحكم فيها بدقة مملوءة بمساحيق معدنية دقيقة، يقوم ليزر ليفي عالي الطاقة (عادةً ما يكون من ألياف Yb أو Nd:YAG) موجه بواسطة نظام كمبيوتر متطور بمسح انتقائي لسطح طبقة المسحوق. تعمل طاقة الليزر المكثفة على إذابة الجزيئات المعدنية الموجودة في مسارها ودمجها بسرعة، مما يؤدي إلى تكوين طبقة صلبة وفقًا للمقطع العرضي للنموذج ثلاثي الأبعاد. ويبقى المسحوق المحيط غير متأثر، ويعمل كدعم للطبقات اللاحقة. تحدث هذه العملية طبقة تلو الأخرى داخل جو خامل (عادةً الأرجون أو النيتروجين) لمنع الأكسدة وضمان خصائص المواد المثلى. تنخفض منصة البناء بشكل تدريجي، عادةً بمقدار 20-100 ميكرون، مما يسمح بترسيب طبقة مسحوق جديدة واستمرار عملية البناء. تتيح تقنية SLM إنتاج أشكال هندسية معقدة ذات ميزات داخلية، وطوبولوجيا محسّنة، ومواد متدرجة وظيفياً، مما يُحدث ثورة في إمكانيات التصميم في التطبيقات الفضائية والطبية والهندسية عالية الأداء.
تستخدم عملية التصنيع المضافة المتقدمة، والمعروفة باسم ترسيب المعادن بالليزر (LMD) أو ترسيب الطاقة الموجهة (DED)، مسحوق المعادن كمادة وسيطة. وعلى عكس عملية الصب بالضغط التقليدية، تستخدم عملية الترسيب المعدني بالليزر نظام فوهة متطور يقوم بإخراج المسحوق المعدني بدقة مع توصيل شعاع ليزر عالي الطاقة في نفس الوقت. يقوم الليزر بإذابة جزيئات المسحوق أثناء الطيران، مما يؤدي إلى إنشاء تجمع ذوبان موضعي على الركيزة أو الطبقات المودعة مسبقًا. في الوقت نفسه، يتم توفير درع غاز خامل (عادةً الأرجون أو النيتروجين) لحماية تجمع الذوبان من الأكسدة، مما يضمن ترسيبًا عالي الجودة.
توفر تقنية LMD العديد من المزايا مقارنةً بطرق التصنيع التقليدية:
إن تعدد استخدامات تقنية LMD تجعلها حلاً مثاليًا لمختلف التطبيقات، بدءًا من النماذج الأولية السريعة وإنتاج دفعات صغيرة إلى إصلاح المكونات عالية القيمة مثل شفرات التوربينات والقوالب والقوالب. كما أن قدرتها على ترسيب المواد على الأجزاء الموجودة تفتح أيضًا إمكانيات التصنيع الهجين، والجمع بين العمليات الإضافية والطرحية لتحقيق الكفاءة المثلى وحرية التصميم.
التشكيل بالدلفنة هي عملية تصنيع مستمرة عالية الكفاءة تستخدم سلسلة من المحطات الدوارة المصممة بدقة لتشكيل صفائح أو لفائف الفولاذ المقاوم للصدأ المسطحة تدريجيًا في مقاطع عرضية معقدة وموحدة. هذه الطريقة مفيدة بشكل خاص لإنتاج أجزاء طويلة ومستقيمة ذات مقاطع عرضية متناسقة.
تبدأ العملية بلفائف من الفولاذ المقاوم للصدأ يتم تغذيتها من خلال سلسلة من بكرات الأدوات الدوارة، كل مجموعة مثبتة على عمود خاص بها في إطار مستقل. يتم ترتيب هذه البكرات بشكل استراتيجي بترتيب محدد، حيث تقوم كل محطة لاحقة بثني المعدن بشكل تدريجي أقرب إلى شكله النهائي. يعتمد عدد المحطات المطلوبة على مدى تعقيد الشكل الجانبي المطلوب وخصائص مادة الفولاذ المقاوم للصدأ الذي يتم تشكيله.
بالنسبة للأشكال البسيطة، مثل القنوات أو الزوايا الأساسية، قد تكفي 3-4 إطارات. ومع ذلك، يمكن أن تتطلب التشكيلات الأكثر تعقيدًا ذات الانحناءات المتعددة أو أنصاف الأقطار الضيقة أو السمات الخاصة ما يصل إلى 36 إطارًا أو أكثر لتحقيق الهندسة المطلوبة دون المساس بسلامة المواد أو تشطيب السطح. تساعد عملية التشكيل التدريجي على تقليل الإجهادات المتبقية والحفاظ على التفاوتات الضيقة، مما يجعل التشكيل بالدلفنة مثاليًا لإنتاج مكونات عالية الدقة لمختلف الصناعات، بما في ذلك البناء والسيارات والفضاء.

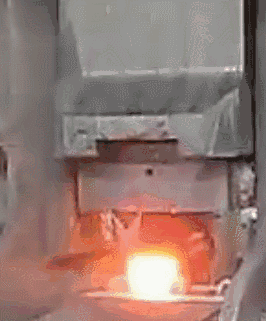

التشكيل بالقالب هو عملية تشكيل المعادن الدقيقة التي تستخدم معدات متخصصة لتشكيل فراغ معدني مُشكَّل مسبقًا (البليت) إلى مكونات معقدة شبه صافية الشكل. وتستخدم هذه العملية مجموعة من القوالب - المصنوعة عادةً من فولاذ الأدوات عالي القوة - المصممة لإضفاء أشكال هندسية وميزات محددة على قطعة العمل تحت ضغط عالٍ وظروف درجة حرارة محكومة.
وتتميز المطروقات التي يتم إنتاجها من خلال هذه العملية بدقة أبعادها الاستثنائية، والحد الأدنى من بدلات التشغيل الآلي، والقدرة على إنشاء أشكال هندسية معقدة، وكفاءة إنتاج عالية. ويسمح الجمع بين الحرارة والضغط بتحسين تدفق الحبيبات داخل المعدن، مما يؤدي إلى تحسين الخصائص الميكانيكية مثل القوة والمتانة ومقاومة التعب.
تشمل المزايا الرئيسية لتزوير القوالب ما يلي:
على الرغم من أن التشكيل بالقالب يوفر العديد من الفوائد، إلا أنه من المهم مراعاة عوامل مثل تكاليف الأدوات الأولية واختيار المواد وتعقيد التصميم عند تقييم مدى ملاءمته لتطبيقات محددة.

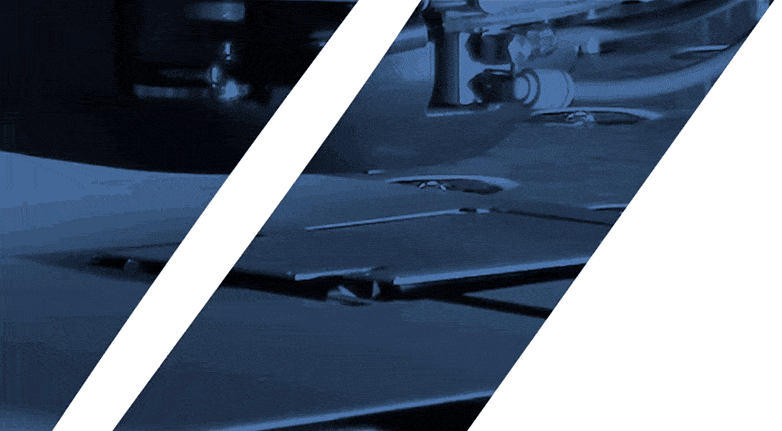

تندرج هذه التقنية تحت فئة الطحن، وهي عملية تشكيل المعادن الدقيقة المستخدمة على نطاق واسع في تصنيع الصفائح المعدنية.
يتم وضع الغشاء المُشكّل مسبقًا بعناية على القالب الذكري لمكبس التثقيب، والذي يستخدم قالبًا مركبًا لإزالة المواد الزائدة والحفاظ على الشكل ثلاثي الأبعاد المعقد للمنتج في نفس الوقت. يشتمل هذا التصميم المتطور للقالب على عمليات قطع وتشكيل متعددة في شوط واحد، مما يضمن الاستخدام الأمثل للمواد والحفاظ على تفاوتات دقيقة. تضمن العملية تناسباً دقيقاً مع تجويف القالب، وهو أمر بالغ الأهمية لخطوات التصنيع اللاحقة.
يتألف القالب المركب عادةً من سلسلة من حواف القطع الموضوعة بشكل استراتيجي، وكِمات التشكيل، ووسادات الضغط. أثناء دوران المكبس، ينفذ القالب تسلسلًا مصممًا بعناية من القطع والتشكيل، مما ينتج عنه جزء نهائي يتطلب الحد الأدنى من العمليات الثانوية. يعزز هذا النهج بشكل كبير من كفاءة الإنتاج واتساق القِطع، خاصةً في سيناريوهات التصنيع بكميات كبيرة.
يُعد اختيار المواد لكل من قطعة العمل ومكونات القالب أمرًا بالغ الأهمية، مع مراعاة عوامل مثل صلابة المواد وسُمكها وقابليتها للتشكيل. وغالبًا ما يتم استخدام مواد القوالب المتقدمة، مثل فولاذ الأدوات مع طلاءات متخصصة، لإطالة عمر القالب والحفاظ على حدة حافة القطع على مدى عمليات الإنتاج الممتدة.

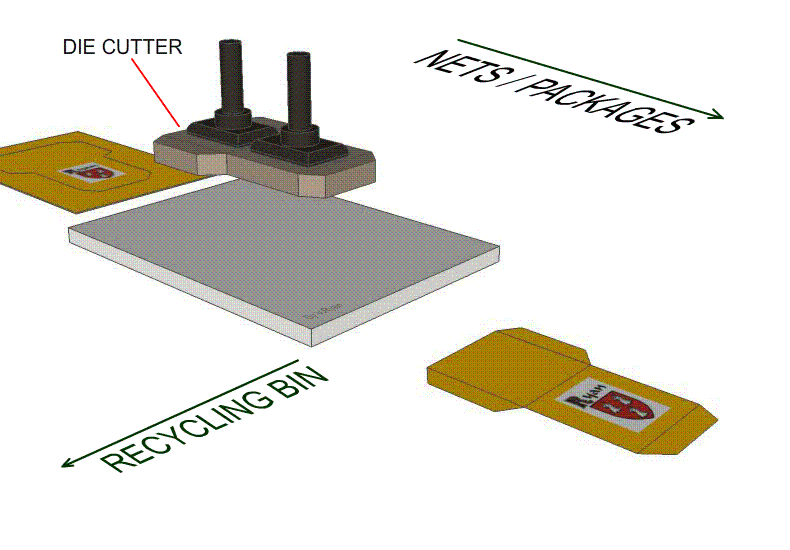

تشير هذه التقنية إلى عملية الطمس الدقيق باستخدام قالب قطع متخصص.
يتم وضع لوحة الغشاء الرقيق أو المادة الخطية بدقة على لوحة القاعدة، بينما يتم تثبيت قالب القطع بإحكام على قالب القالب الخاص بالماكينة. ثم تستخدم الماكينة بعد ذلك قوة محكومة لدفع الشفرة، مما يؤدي إلى قص المادة بشكل فعال على طول مسارات محددة مسبقًا.
من العوامل الرئيسية التي تميزها عن تقنية قوالب التثقيب التقليدية جودة الحواف الفائقة التي تنتجها. تكون حواف القطع أكثر سلاسة بشكل ملحوظ، مع الحد الأدنى من النتوءات وتقليل تشوه المواد. وعلاوة على ذلك، تسمح هذه العملية بالتحكم الدقيق في ضغط القطع، مما يتيح إنشاء تأثيرات مختلفة مثل المسافات البادئة وخطوط الدرجات والقطع الجزئي (قطع القبلات) بدقة عالية.
يمتد تعدد استخدامات قطع القوالب إلى قدرتها على إنتاج أشكال هندسية معقدة وأنماط معقدة في عملية واحدة، مما يعزز كفاءة الإنتاج بشكل كبير. وتعد هذه التقنية مناسبة بشكل خاص لمعالجة المواد الرقيقة والمرنة مثل الأغشية والرقائق والرقائق المعدنية والرقائق المستخدمة عادةً في صناعات التغليف والإلكترونيات والسيارات.
تكمن ميزة أخرى مهمة لهذه التقنية في فعاليتها من حيث التكلفة. فالقوالب المستخدمة غير مكلفة نسبيًا في الإنتاج والصيانة مقارنةً بالأدوات الصلبة التقليدية. هذا الجانب، بالإضافة إلى أوقات التبديل السريع، يجعل العملية قابلة للتكيف بدرجة كبيرة مع متطلبات الإنتاج المختلفة وأحجام الدفعات الصغيرة والمتوسطة.
كما توفر عملية قطع القوالب أيضًا ميزات سلامة محسّنة، حيث إن عملية القطع مغلقة بالكامل داخل الماكينة، مما يقلل من تعرض المشغل للحواف الحادة والأجزاء المتحركة. وبالإضافة إلى ذلك، تساهم دقة التحكم في العملية وقابلية التكرار في اتساق جودة المنتج وتقليل هدر المواد، بما يتماشى مع مبادئ التصنيع المرن وأهداف الاستدامة.
