¿Cómo puede un sencillo sistema de leva y seguidor dar lugar a un movimiento eficaz y preciso en maquinaria compleja? Este artículo explora los entresijos del diseño de mecanismos de accionamiento de levas, explicando los distintos tipos de levas y seguidores, sus trayectorias de movimiento y cómo conseguir un rendimiento óptimo. Desde los componentes básicos hasta los métodos de diseño avanzados, los lectores obtendrán información valiosa para crear sistemas de levas de gran eficacia. Espere aprender consejos prácticos y análisis detallados que mejorarán su comprensión y aplicación de los mecanismos de leva en proyectos de ingeniería.

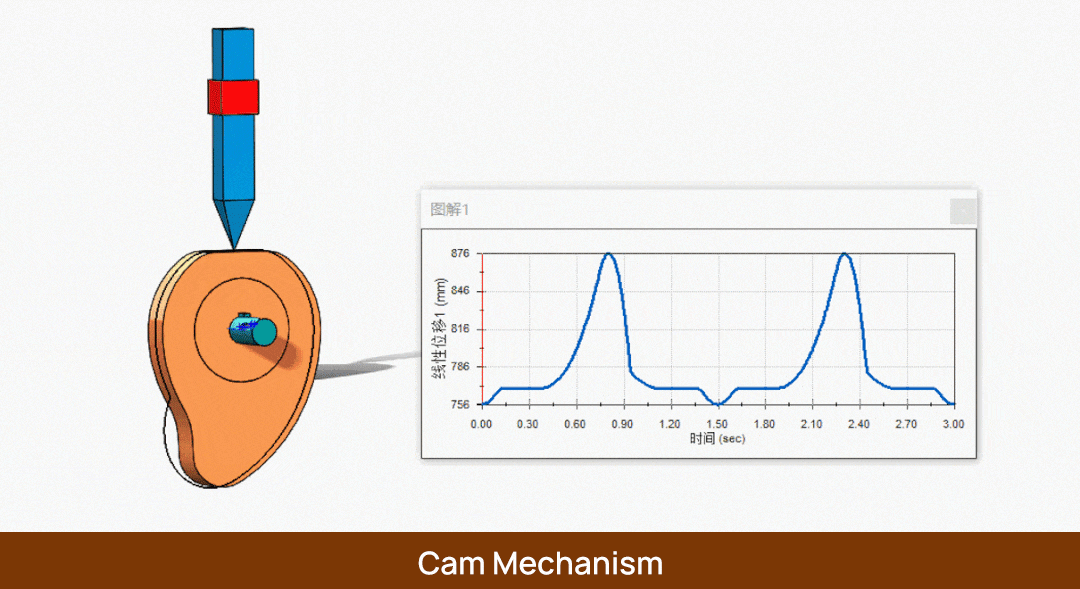

El mecanismo de levas suele constar de dos piezas móviles, la leva y el seguidor, ambas fijas al bastidor. El dispositivo de leva es muy versátil y puede generar casi cualquier movimiento arbitrario.
Una leva puede definirse como un componente con una superficie curva o una ranura. Al girarlo o rotarlo, otro componente, el seguidor, puede proporcionar un movimiento preestablecido. La trayectoria del seguidor suele limitarse a una ranura para obtener un movimiento alternativo.
Aunque a veces dependen de su propio peso durante la carrera de retorno, algunos mecanismos utilizan muelles como fuerza de retorno para lograr movimientos precisos. Otros utilizan carriles guía para desplazarse por trayectorias específicas.
Según la forma de la leva, puede dividirse en tres tipos: leva de disco, leva móvil y leva cilíndrica.

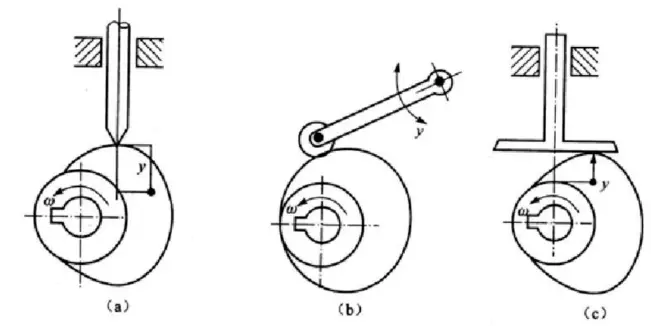

Los seguidores pueden dividirse, según sus extremos, en tres tipos: seguidores puntiagudos, seguidores de rodillo y seguidores de fondo plano.
Debido al contacto puntual entre el seguidor de punta afilada y la leva, que provoca una gran tensión y un rápido desgaste, no es adecuado para mecanismos de leva de baja velocidad con gran impacto. El seguidor de rodillos puede superar estas deficiencias.
Para mejorar la eficacia de la transmisión, también podemos introducir un seguidor de fondo plano que sea perpendicular a la dirección de la fuerza en la superficie inferior.
Los elementos de transmisión que hemos considerado antes tienen forma de movimiento rectilíneo, pero también pueden tener forma de movimiento oscilante. El primero se denomina seguidor de acción directa, y el segundo, seguidor oscilante.

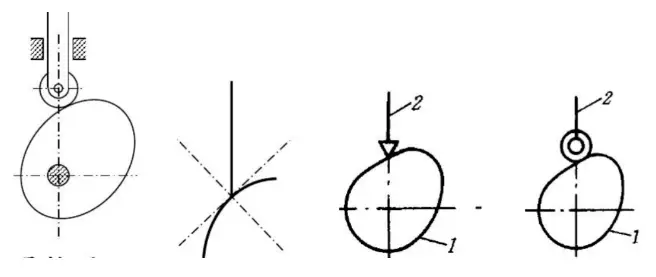

También podemos hacer que el centro de rotación de la leva no esté en la trayectoria lineal del movimiento del seguidor. En este caso, lo llamamos descentrado. De la misma manera, si el centro de rotación está en la trayectoria lineal del movimiento del seguidor, podemos llamarlo concéntrico.
Además, también podemos considerar métodos para mantener relaciones de bloqueo de alta tensión y dividir el mecanismo en bloqueo geométrico y bloqueo de fuerza.
Combinando la forma de la leva, el extremo del seguidor y los patrones de movimiento del seguidor, podemos determinar el nombre del mecanismo diseñado, como por ejemplo: la leva de disco con un seguidor de acción directa de nariz afilada (posición relativa seguidor-leva + extremo del seguidor + patrón de movimiento del seguidor + forma de la leva).
En primer lugar, tenemos una leva con un seguidor colocado sobre ella. Cuando la leva gira a una velocidad angular ω de φs grados, el seguidor no se mueve. En este momento, llamamos φs al ángulo de permanencia, y el círculo que le corresponde se llama círculo base. Del mismo modo, el radio de este círculo se denomina radio del círculo base r0.
Entonces, a medida que continuamos girando la leva a una velocidad angular ω en φ grados, el seguidor se eleva en h. En este momento, llamamos φ al ángulo de carrera, y h se llama carrera.
Después, cuando el seguidor alcanza el punto h, lo dejamos permanecer un tiempo. Mientras tanto, la leva gira φs', que corresponde al ángulo de elevación.
Por último, necesitamos devolver el seguidor a su posición original, por lo que giramos la leva φ'. En este momento, el seguidor vuelve al punto de partida. Llamamos φ' al ángulo de retorno.
Existen dos métodos principales para diseñar mecanismos de levas, uno es el método gráfico y el otro es el método analítico.
El primero es relativamente sencillo, ya que sólo requiere que se proporcione el diagrama de movimiento de empuje deseado y, a continuación, se obtiene la curva de contorno correspondiente a partir de la relación ángulo-proceso proporcionada por el diagrama.
La precisión no es muy alta. Esta última se calcula, y su cálculo es relativamente complejo, lo que resulta adecuado para diseñar mecanismos de levas con requisitos de precisión elevados.
