En el vertiginoso mundo de la fabricación actual, el desbarbado eficaz es crucial. Con los numerosos métodos disponibles, elegir el adecuado puede resultar desalentador. En esta entrada del blog, exploraremos varias técnicas de desbarbado, desde el limado manual hasta los procesos ultrasónicos y magnéticos avanzados. Descubra las ventajas y limitaciones de cada método, lo que le permitirá seleccionar la solución óptima para su aplicación específica. Sumerjámonos de lleno y descubramos los secretos para conseguir superficies lisas y sin rebabas.
El desbarbado manual consiste en eliminar las rebabas utilizando herramientas como limas, papel de lija y herramientas de pulido. Este método es sencillo y no exige un alto nivel de habilidad técnica por parte del trabajador, por lo que es adecuado para productos con pequeñas rebabas y estructuras sencillas. En consecuencia, es ampliamente adoptado en muchas empresas para la eliminación de rebabas.
Existen dos tipos principales de limas utilizadas en el desbarbado manual:

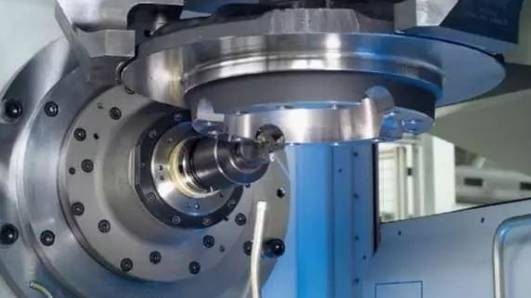

El desbarbado, el proceso de eliminación de rebabas o bordes afilados no deseados de piezas metálicas, puede realizarse eficazmente utilizando un molde de punzonado en una punzonadora. Este método aprovecha la precisión y eficacia de las matrices de punzonado para lograr resultados de desbarbado de alta calidad.
La configuración de una matriz de punzonado para el desbarbado suele implicar el uso de matrices de corte grueso y fino. Estas matrices trabajan en tándem para eliminar primero la mayor parte de las rebabas (troquelado grueso) y después afinar los bordes hasta conseguir la suavidad deseada (troquelado fino). En algunos casos, también puede emplearse una matriz de calibrado para garantizar que las dimensiones finales de la pieza sean precisas y uniformes.
Este método de desbarbado es especialmente adecuado para piezas de fundición a presión de aleación de aluminio con superficies de separación sencillas. La eficacia y el efecto de desbarbado que se consiguen con las matrices de punzonado son superiores a los métodos manuales, por lo que es una opción ideal para piezas que requieren gran precisión y consistencia.
El desbarbado por esmerilado es un método común utilizado para eliminar las rebabas de las piezas metálicas, especialmente en el contexto de las piezas de fundición a presión de aleaciones de aluminio. Este proceso implica el uso de materiales abrasivos para alisar y eliminar los bordes o protuberancias no deseados que quedan en las piezas tras el mecanizado o la fundición. El proceso de rectificado puede realizarse mediante diversas técnicas, como la vibración, el chorro de arena y los métodos de rodillo.
El desbarbado por congelación, también conocido como desbarbado criogénico, es un proceso especializado utilizado para eliminar las rebabas de las piezas de trabajo utilizando temperaturas extremadamente bajas. Este método implica los siguientes pasos:
El coste del equipo necesario para el desbarbado criogénico puede ser considerable. El precio de estos equipos suele oscilar entre 30.000 y 40.000 USD. Esta inversión incluye el sistema criogénico, el equipo de granallado y las medidas de seguridad necesarias para manipular materiales criogénicos.
El desbarbado criogénico es especialmente adecuado para:
No se requiere ningún análisis adicional de sistemas externos para este método, ya que el proceso es autónomo y no depende de sistemas externos más allá del equipo criogénico y de granallado.
El desbarbado térmico, también conocido como desbarbado por explosión, es un método especializado utilizado para eliminar rebabas de piezas de precisión. Esta técnica consiste en introducir una mezcla de gas combustible en un horno y encenderla para crear una explosión controlada. El intenso calor generado por la explosión quema eficazmente las rebabas, dejando la pieza con un acabado limpio.
Este método se utiliza predominantemente en industrias que exigen gran precisión, como los sectores automovilístico y aeroespacial. Estas industrias trabajan a menudo con componentes complejos que requieren un acabado meticuloso para garantizar un rendimiento y una seguridad óptimos.
El desbarbado es un proceso crucial en la fabricación, especialmente en la producción de piezas metálicas en las que las rebabas -bordes elevados no deseados o pequeños trozos de material- pueden afectar a la funcionalidad y seguridad del producto final. Un método eficaz para desbarbar es utilizar una máquina de grabado.

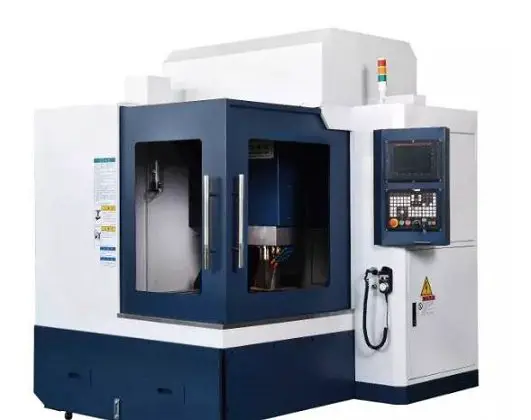

Utilizar una máquina de grabado para desbarbar es una solución rentable. La inversión inicial de una máquina de este tipo suele oscilar entre varios miles y decenas de miles de dólares, en función de las capacidades y características de la máquina. Esta inversión puede justificarse por la eficacia y precisión de la máquina a la hora de eliminar rebabas, lo que reduce el trabajo manual y mejora la calidad del producto.
Este método es especialmente adecuado para eliminar rebabas de productos con estructuras espaciales sencillas y posiciones regulares de eliminación de rebabas. La máquina de grabado puede programarse para seguir trayectorias específicas, por lo que resulta ideal para piezas en las que las rebabas se encuentran sistemáticamente en zonas predecibles.
Aunque las máquinas de grabado son muy eficaces para determinadas aplicaciones, pueden no ser adecuadas para piezas con geometrías complejas o ubicaciones irregulares de las rebabas. En tales casos, podrían ser más apropiados métodos alternativos de desbarbado, como el desbarbado manual o el uso de herramientas de desbarbado especializadas.
El desbarbado químico, también conocido como desbarbado electroquímico (ECD), es un proceso que aprovecha los principios de las reacciones electroquímicas para eliminar de forma selectiva y automática las rebabas de los componentes metálicos. Este método es especialmente eficaz para eliminar rebabas internas de difícil acceso por medios mecánicos.
En el desbarbado químico, la pieza se sumerge en una solución electrolítica y se aplica una corriente eléctrica. Las rebabas, al ser las partes más expuestas y menos soportadas del metal, se disuelven preferentemente debido a la reacción electroquímica. Este proceso está muy controlado y puede automatizarse, por lo que resulta adecuado para aplicaciones de alta precisión.
El desbarbado químico es especialmente beneficioso para componentes con geometrías internas intrincadas en los que los métodos tradicionales de desbarbado podrían tener dificultades. Se utiliza habitualmente para:
Este método es apropiado para eliminar rebabas internas de difícil acceso y rebabas pequeñas con un grosor inferior a 7 hilos (aproximadamente 0,178 mm). Es especialmente eficaz para componentes como:
El desbarbado electrolítico es un método de eliminación de rebabas de piezas metálicas mediante el proceso de electrólisis. Esta técnica es especialmente eficaz para eliminar rebabas en partes ocultas de la pieza y formas complejas, y es conocida por su gran eficacia de producción, ya que las operaciones suelen durar entre unos segundos y varias decenas de segundos.
En el desbarbado electrolítico, la pieza se sumerge en una solución electrolítica y se hace pasar una corriente eléctrica a través de la solución. Las rebabas, al ser las partes más salientes, se disuelven preferentemente debido a la mayor densidad de corriente en estos puntos. El resultado es la eliminación de las rebabas sin pérdida significativa de material del resto de la pieza.
El desbarbado electrolítico es adecuado para una amplia gama de aplicaciones, entre las que se incluyen:
El desbarbado por chorro de agua a alta presión es un método que utiliza el impacto instantáneo del agua a alta presión para eliminar rebabas y aristas volantes de las piezas de trabajo. Esta técnica es especialmente eficaz para la limpieza, ya que garantiza que el producto final esté libre de material no deseado e imperfecciones.
El equipo utilizado para el desbarbado por chorro de agua a alta presión es muy sofisticado y, en consecuencia, bastante caro. Debido a su coste, este método se emplea principalmente en industrias en las que la precisión y la limpieza son primordiales, como el sector de la automoción y los sistemas de control hidráulico de maquinaria de ingeniería.
El desbarbado por chorro de agua a alta presión se utiliza principalmente para:
El desbarbado por ultrasonidos es un método muy eficaz para eliminar rebabas de zonas intrincadas y de difícil acceso, sobre todo en orificios donde el rectificado por vibración convencional puede resultar difícil. Esta técnica aprovecha las vibraciones ultrasónicas de alta frecuencia para mejorar el proceso de desbarbado, garantizando precisión y eficacia.
El proceso de mecanizado por flujo abrasivo (AFM) es una técnica complementaria que consiste en empujar abrasivos a través de dos cilindros abrasivos opuestos. Esta acción hace que los abrasivos fluyan de un lado a otro dentro del canal formado por la pieza y la fijación, rectificando y alisando eficazmente las superficies.
El efecto de rectificado en AFM se produce cuando los medios abrasivos entran y fluyen a través de áreas restringidas, centrándose en las rebabas y otras imperfecciones de la superficie. El proceso está muy controlado y puede ajustarse con precisión para conseguir el acabado superficial deseado.
Una de las principales ventajas de la AFM es la posibilidad de ajustar la presión de extrusión dentro de una amplia gama de 7-200 bares (100-3000 psi). Esta flexibilidad permite adaptar el proceso a distintas longitudes de carrera y tiempos de ciclo, lo que lo hace adecuado para un amplio espectro de aplicaciones.
La AFM es especialmente eficaz para manipular rebabas microporosas de tan sólo 0,35 mm. Sus características de fluidez le permiten alcanzar y eliminar rebabas en posiciones complejas y de difícil acceso sin crear rebabas secundarias. Esto lo convierte en la opción ideal para componentes de precisión en industrias como la aeroespacial, la de automoción y la de dispositivos médicos.
El desbarbado por flujo abrasivo es un proceso especializado diseñado para eliminar rebabas de zonas intrincadas y de difícil acceso de una pieza de trabajo, especialmente donde los métodos convencionales como el rectificado por vibración no llegan, como en orificios y pasajes internos.
El proceso típico de mecanizado por flujo abrasivo (AFM), a menudo denominado flujo bidireccional, consiste en empujar un medio abrasivo semisólido a través de una pieza de trabajo. Este medio fluye de un lado a otro entre dos cilindros abrasivos verticalmente opuestos. La pieza de trabajo y la fijación crean un canal a través del cual el abrasivo se ve forzado a fluir.
A medida que el medio abrasivo penetra y fluye por las zonas restringidas de la pieza, ejerce un efecto de amolado. Esta acción elimina eficazmente las rebabas y alisa las irregularidades de la superficie. La presión de extrusión aplicada durante este proceso se controla meticulosamente y oscila entre 7 y 200 bares (100 y 3000 psi). Esta amplia gama de ajustes de presión permite adaptar el proceso a diferentes longitudes de carrera y tiempos de ciclo, dando cabida a diversos requisitos de las piezas de trabajo.
El desbarbado por flujo abrasivo es ideal para componentes que requieren un desbarbado preciso y minucioso, como:
El mecanizado abrasivo magnético (MAM) es un proceso de acabado avanzado que utiliza fuertes campos magnéticos para manipular partículas abrasivas magnéticas. Estas partículas se alinean a lo largo de las líneas de fuerza magnéticas, creando un "cepillo abrasivo" que ejerce presión sobre la superficie de la pieza. Esta técnica es especialmente eficaz para desbarbar y pulir geometrías complejas y zonas de difícil acceso.
Varios factores influyen en la eficacia y la eficiencia del proceso de mecanizado por abrasivos magnéticos:
El principio en el que se basa el desbarbado robotizado es fundamentalmente similar al del desbarbado manual, con la principal diferencia de que se utiliza un robot para realizar la tarea. Esta automatización aprovecha las tecnologías avanzadas de programación y control de fuerzas para lograr resultados precisos y uniformes.
El desbarbado robotizado ofrece varias ventajas significativas con respecto al desbarbado manual:
La integración de la tecnología de programación y el control de fuerza en el desbarbado robotizado permite un rectificado flexible. Esta flexibilidad permite al robot ajustar la presión y la velocidad de forma dinámica, lo que garantiza un rendimiento óptimo en distintas tareas y materiales.
El desbarbado de piezas de fresado puede resultar especialmente complejo y costoso debido a la formación de múltiples rebabas en diferentes posiciones y tamaños. En estos casos, es crucial seleccionar los parámetros de proceso correctos para minimizar el tamaño y el impacto de las rebabas. La selección adecuada de los parámetros garantiza una eliminación eficaz de las rebabas al tiempo que se mantiene la integridad de la pieza.
Las rebabas metálicas son pequeñas proyecciones de material no deseado que quedan en los bordes o superficies de las piezas metálicas tras diversos procesos de fabricación, como el mecanizado, el estampado o la fundición. Estas imperfecciones microscópicas pueden afectar significativamente a la calidad, funcionalidad y seguridad de las piezas acabadas.
La formación de rebabas es un problema común en la fabricación de metales, que se produce debido a la deformación plástica del material durante las operaciones de corte o cizallado. Las rebabas pueden variar en tamaño y forma, desde protuberancias apenas visibles a formaciones más sustanciales.
La presencia de rebabas en los componentes metálicos puede provocar varios problemas:
Para solucionar estos problemas, suele ser necesaria una operación secundaria denominada desbarbado. El desbarbado consiste en eliminar el material sobrante para conseguir bordes y superficies lisos. Este proceso puede realizarse mediante diversos métodos, como técnicas manuales, procesos mecánicos o máquinas de desbarbado especializadas.
Cabe señalar que el desbarbado y el acabado de los bordes de las piezas de precisión pueden suponer una parte significativa de los costes de producción totales, llegando en ocasiones hasta el 30% del coste de la pieza acabada. Además, estas operaciones secundarias de acabado pueden ser difíciles de automatizar de forma eficiente, lo que hace que la gestión de las rebabas sea un reto persistente en la fabricación de metales.
Para minimizar el impacto de las rebabas, los fabricantes suelen emplear estrategias como:
Al abordar la formación de rebabas de forma proactiva y emplear técnicas de desbarbado eficaces, los fabricantes pueden garantizar componentes metálicos de alta calidad, seguros y funcionales para diversas aplicaciones.
Cuando se trabaja con metales, encontrarse con distintos tipos de rebabas metálicas es un reto habitual. Comprender estos tipos es crucial para abordarlos eficazmente durante el proceso de desbarbado. En esta sección, hablaré de las rebabas metálicas que encuentro con frecuencia.
El primer tipo de rebaba que me encuentro es una Fresa de Poisson. Se produce cuando el metal se dobla sobre el borde de la superficie adyacente durante el corte, creando un borde elevado y áspero. Este tipo de rebaba suele ser fina y puede eliminarse fácilmente con una herramienta de desbarbado. El nombre "Poisson" hace referencia al efecto Poisson, por el que el material se deforma perpendicularmente a la fuerza aplicada.
Otro tipo de rebaba es la rebaba. Se forma cuando el metal es empujado hacia un lado durante el proceso de corte, provocando un borde redondeado. Debido a su forma, puede resultar más difícil de eliminar que la rebaba de Poisson, pero es posible hacerlo con la herramienta y la técnica adecuadas. Este tipo de rebaba suele aparecer en operaciones de mecanizado en las que la herramienta de corte sale del material.
En rebaba lagrimal es otra rebaba que encuentro con regularidad. La causa es el desgarro del metal durante el proceso de corte, que da como resultado un borde irregular y dentado. Para eliminar las rebabas de desgarro, a menudo tengo que emplear más fuerza y una herramienta de desbarbado más agresiva. Las rebabas de desgarro son habituales en procesos en los que el material es frágil o las condiciones de corte no son óptimas.
Cuando trabajo con chapa, a veces veo fresas de arranque. Se producen cuando el metal se fractura o desgarra por el lado opuesto al punto de salida de la herramienta de corte. Las rebabas de arranque pueden ser bastante grandes y pueden requerir una combinación de herramientas y técnicas para eliminarlas correctamente. Suelen aparecer en operaciones de taladrado y punzonado.
En algunos casos, me encuentro con rebabas de óxido-también conocidas como rebabas afectadas por el calor. Se forman cuando el calor del proceso de corte hace que el metal se oxide, creando un borde elevado. La eliminación de las rebabas de óxido suele requerir una combinación de métodos mecánicos y químicos para garantizar que tanto la rebaba como la oxidación se traten adecuadamente. Estas rebabas son habituales en el corte por láser y otros procesos de corte térmico.
Por último, existen microfresasque son pequeñas rebabas apenas visibles a simple vista. Puede que no parezcan un gran problema, pero pueden causar problemas si no se tratan. Para eliminar las micro rebabas, suelo utilizar herramientas de precisión o técnicas de pulido. Las micro rebabas suelen aparecer en operaciones de mecanizado de alta precisión.
En resumen, estos son los diferentes tipos de rebabas metálicas que encuentro con frecuencia:
Comprender estas rebabas me ayuda a abordarlas adecuadamente durante el proceso de desbarbado y garantiza que produzco piezas metálicas de alta calidad y sin rebabas.
Como fundador de MachineMFG, he dedicado más de una década de mi carrera a la industria metalúrgica. Mi amplia experiencia me ha permitido convertirme en un experto en los campos de la fabricación de chapa metálica, mecanizado, ingeniería mecánica y máquinas herramienta para metales. Estoy constantemente pensando, leyendo y escribiendo sobre estos temas, esforzándome constantemente por mantenerme a la vanguardia de mi campo. Deje que mis conocimientos y experiencia sean un activo para su empresa.
