Explicación de los ejes de torno CNC: ¿Cuántos necesita?

¿Alguna vez se ha preguntado cómo puede un torno CNC crear piezas tan precisas? En este artículo, exploraremos el fascinante mundo de los tornos CNC, centrándonos en el número de ejes que utilizan y cómo estos ejes determinan sus capacidades. Al final, comprenderá cómo estas máquinas consiguen una precisión tan increíble.

Índice

Para procesar piezas de gran precisión, los tornos CNC requieren una definición precisa de las posiciones de la mesa de trabajo y la herramienta de corte mediante valores de coordenadas exactos. El movimiento en el espacio multidimensional se representa y controla mediante información informática digital.

Estos ejes de movimiento se denominan ejes CNC.

En esta discusión, exploraremos el número de ejes en un torno CNC y cómo identificarlos.

Lectura relacionada: ¿Qué es un torno?

Un torno CNC (control numérico por ordenador) es una sofisticada máquina herramienta que utiliza instrucciones programadas por ordenador para realizar operaciones de torneado de alta precisión alrededor de varios ejes. El número y la configuración de los ejes son componentes cruciales de las capacidades de un torno CNC, con diferentes combinaciones disponibles para diversos requisitos de mecanizado.

El número de ejes de una máquina CNC define sus grados de libertad y, en consecuencia, su complejidad y versatilidad. Mientras que los tornos CNC más sencillos suelen funcionar con dos ejes principales (X y Z), los modelos más avanzados pueden incorporar ejes adicionales para mejorar su funcionalidad. Por ejemplo:

  1. Torno de dos ejes: Dispone de ejes X (radial) y Z (longitudinal)
  2. Torno de tres ejes: Añade un eje C para el movimiento giratorio del husillo.
  3. Torno de cuatro ejes: Puede incluir un eje Y para operaciones de fresado descentrado.
  4. Torno multieje: Puede tener ejes adicionales como B (inclinación de la herramienta) o W (husillo secundario).

Cada eje representa una dirección de movimiento específica:

  • Eje X: Movimiento radial (hacia o desde la línea central)
  • Eje Z: Movimiento longitudinal (paralelo al eje del husillo)
  • Eje C: Movimiento de rotación del husillo
  • Eje Y: Movimiento vertical perpendicular a los ejes X y Z.
  • Eje B: Movimiento de rotación de la herramienta de corte

Comprender estos ejes y sus funciones es crucial para una programación y funcionamiento eficientes del torno CNC. En las siguientes secciones, profundizaremos en cómo identificar y utilizar estos ejes en los procesos de mecanizado de tornos CNC.

Lectura relacionada: Qué es un torno?

¿Cuál es el número de ejes del CNC?

El número de ejes CNC es un factor crítico para determinar las capacidades y la versatilidad de las máquinas CNC. He aquí una explicación optimizada de los ejes CNC:

Las máquinas CNC (control numérico por ordenador) utilizan varios ejes para realizar operaciones precisas de corte y conformado. El número de ejes influye directamente en la capacidad de la máquina para manipular la pieza, la complejidad de las piezas que puede producir y el nivel de detalle que puede alcanzar.

En esencia, las máquinas CNC funcionan en un sistema de coordenadas cartesianas:

  1. Eje X: Representa el movimiento horizontal (de izquierda a derecha)
  2. Eje Y: Representa el movimiento vertical (arriba y abajo)
  3. Eje Z: Representa la profundidad (hacia delante y hacia atrás)

Estos tres ejes constituyen la base de las máquinas CNC de 3 ejes, habituales en las operaciones de fresado estándar. Sin embargo, los sistemas CNC avanzados pueden incorporar ejes adicionales:

  1. Eje A: Rotación alrededor del eje X
  2. Eje B: Rotación alrededor del eje Y
  3. Eje C: Rotación alrededor del eje Z

Los tornos CNC suelen funcionar con dos ejes principales (X y Z) y un husillo que hace girar la pieza. Los tornos más avanzados pueden incorporar ejes adicionales para operaciones complejas de torneado y fresado.

El número de ejes de una máquina CNC está en correlación con sus capacidades:

  • 3 ejes: Adecuado para fresado básico y mecanizado 2,5D
  • 4 ejes: Añade capacidad de rotación, lo que permite geometrías más complejas.
  • 5 ejes: Permite el movimiento simultáneo en los tres ejes lineales más dos ejes de rotación, ideal para formas 3D complejas y socavados.
  • 6 ejes y más: Utilizados en aplicaciones especializadas como robótica y fabricación avanzada.

Los centros de mecanizado multieje pueden realizar operaciones complejas, reducir el tiempo de preparación y mejorar la precisión general de las piezas. Sin embargo, también requieren una programación más sofisticada y suelen tener un coste más elevado.

A medida que avanza la tecnología CNC, se desarrollan máquinas con aún más ejes para procesos de fabricación ultraprecisos y complejos, ampliando los límites de lo que es posible en el mecanizado moderno.

Reconocimiento de ejes en tornos CNC

El número de ejes en un Sistema CNC viene determinado por el propio sistema. Normalmente, los tornos CNC vienen de serie con 2 ejes, mientras que las fresadoras CNC vienen de serie con 3 ejes.

Sin embargo, el número de ejes de un sistema CNC puede variar, ya que algunos tornos pueden enlazar 6 ejes o incluso controlar más de 10 ejes. El número exacto de ejes viene determinado por la función del sistema.

¿Cuántos tornos CNC hay?

Definición de eje Z:

El eje Z es paralelo al eje de la pieza, lo que permite que la herramienta se desplace a lo largo del lateral del material a medida que la pieza gira alrededor del eje Z (C). El movimiento a lo largo del eje Z determina la longitud del trabajo.

Definición del eje X:

El eje X es perpendicular al eje Z, lo que permite que la herramienta se mueva hacia delante y hacia atrás a lo largo del eje X para determinar el diámetro de la pieza.

Definición de eje Y:

El eje C se define como la mesa giratoria situada en el centro del banco de trabajo, que gira 360 grados alrededor del eje Z. El extremo delantero del eje es un cabezal giratorio que también puede girar 360 grados alrededor del eje Z, convirtiéndose en el eje C.

Lectura relacionada: Fundamentos del mecanizado CNC de 4 y 5 ejes

Representación del movimiento de rotación y eje adicional:

1. Movimiento rotatorio:

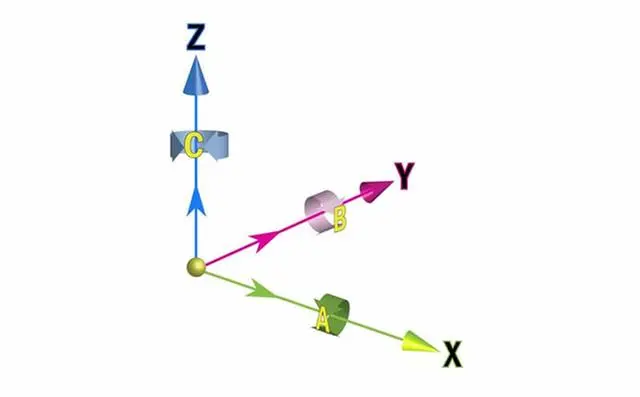

El movimiento de rotación alrededor de los ejes X, Y y Z se representa mediante A, B y C respectivamente, y el sentido positivo se determina según la regla del tornillo de la derecha.

2. Eje adicional:

El movimiento del eje adicional está representado por U, V, W, P, Q y R.

La rotación del eje adicional se indica con D, E y F.

Lectura relacionada: Mecanizado en 5 ejes

En un torno CNC, el eje Z está situado horizontalmente a la izquierda del operario. Por convención, se dice que el eje Z está cerca o lejos del eje principal. Algunos tornos CNC también tienen un eje Y, que permite ajustar el carro para la herramienta motorizada fuera del eje. perforación.

El torno CNC se utiliza principalmente para procesar piezas de laminación inversa, con el herramienta de corte sólo requieren movimientos laterales y longitudinales.

Como resultado, los tornos CNC normalmente sólo controlan los ejes X y Z, lo que los convierte en los típicos equipos CNC de dos ejes. Sin embargo, algunos tornos CNC también pueden tener un eje Y.
