Medición de precisión de formas complejas: su guía experta

¿Cómo se miden las intrincadas curvas y ranuras de una pieza compleja? Las herramientas estándar se quedan cortas y dificultan la medición precisa. Este artículo profundiza en los instrumentos especializados diseñados para estas formas únicas, explicando sus aplicaciones y ventajas. Con su lectura, conocerá las herramientas que garantizan la precisión incluso en las mediciones más difíciles.

Índice

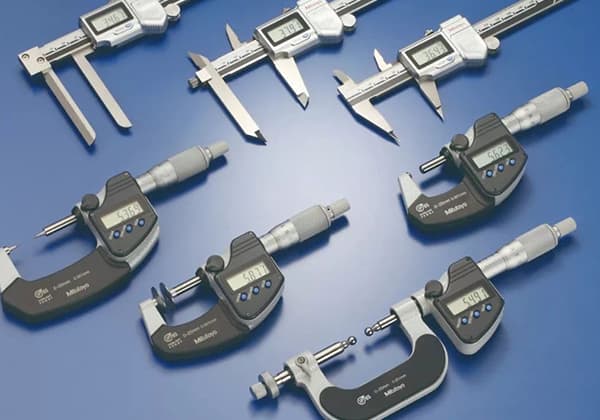

Los micrómetros y los calibres son herramientas de medición estándar que suelen utilizarse como "herramientas afiladas" para medir las características planas y paralelas de las piezas de trabajo o los diámetros interiores/exteriores. Sin embargo, cuando se miden piezas con formas complejas, como superficies curvas o ranuras estrechas, las herramientas de medición universales estándar pueden tener dificultades para medir con precisión la posición requerida.

Para medir piezas con formas complejas, es más eficaz y económico elegir una herramienta de medición especial no estándar.

1. Medición del grosor de la pared del tubo

1. Se recomienda utilizar un micrómetro de pared:

Razón: El yunque cilíndrico puede utilizarse para medir el grosor de la pared del tubo.

2. Se recomienda el uso de calibradores del espesor de las paredes de los tubos:

Razón: La garra de medición de la regla principal es cilíndrica, lo que permite medir con precisión el grosor de la pared del tubo.

3. Tabla de espesores de tubería recomendados:

Razón: El yunque está en un ángulo de 90 °, que puede medir el espesor de pared de la tubería o placa de flexión.

2. Medición del diámetro interior de la tubería

1. Se recomienda utilizar un calibre interno:

Razón: La garra de medición es del tipo de filo de cuchillo, que se utiliza para medir la posición interior que es difícil de medir.

Las mordazas de medición de la misma serie también son de tipo garra afilada y de tipo ranura interna.

2. Se recomienda un micrómetro de interiores de tipo calibre

Razón: La superficie de medición en forma de calibre puede realizar la medición del diámetro interior que no puede realizar el micrómetro universal.

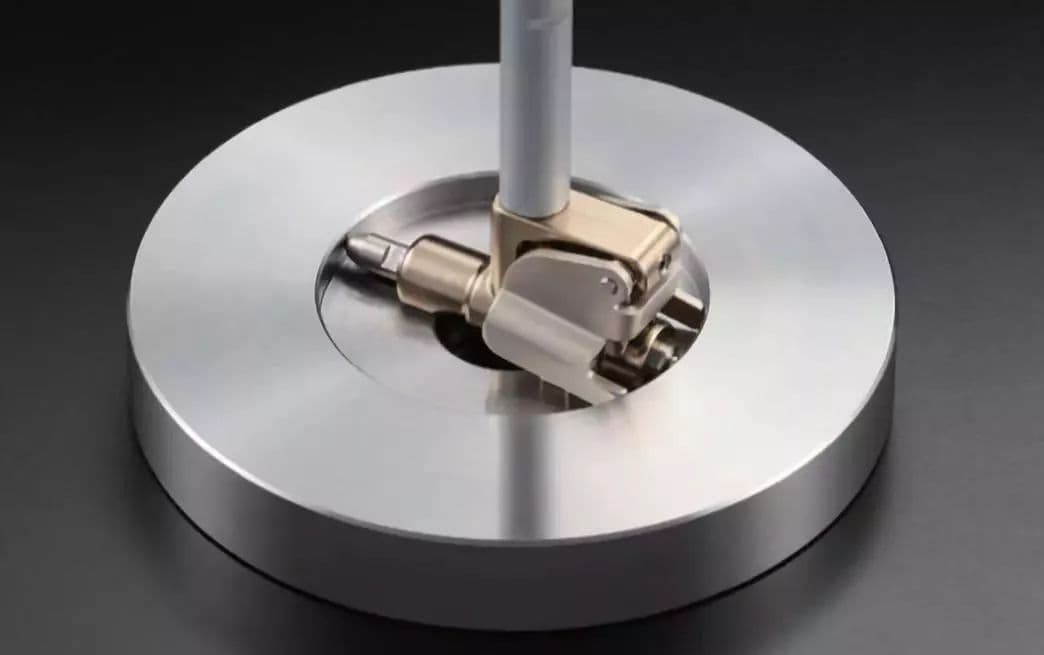

3. Se recomienda utilizar un calibre de diámetro interior:

Razón: El diámetro de la superficie inferior del agujero interior se puede medir, y el diámetro interior del agujero profundo se puede medir conectando la barra de extensión.

3. Medición del diámetro de la ranura

1. Se recomienda utilizar un micrómetro de virutas:

Razón: La superficie de medición es delgada, lo que puede medir fácilmente y con precisión el diámetro de la ranura estrecha.

2. Se recomienda utilizar un calibre fino:

Razón: El extremo delantero de la garra de medición es delgado, lo que puede alcanzar fácilmente la posición de medición de la ranura estrecha para completar la medición.

3. Se recomienda utilizar la tabla de espesores del tipo de cuchilla:

Razón: El extremo delantero de la garra de medición tiene forma de hoja, que puede alcanzar fácilmente la posición de medición de la ranura estrecha para completar la medición.

4. Medición del diámetro interior con ranura

1. Se recomienda utilizar un micrómetro de ranuras:

Razón: El tornillo micrométrico y el yunque con brida pueden medir la relación entre el diámetro interior de la ranura y la profundidad y posición de la ranura en el tubo.

2. Se recomienda utilizar un calibre vernier de gancho:

5. Medición de splines

1. Se recomienda utilizar un micrómetro de estrías:

Razón: El yunque de diámetro pequeño es conveniente para medir el diámetro del eje estriado y la ranura.

6. Medición del diámetro exterior del escariador de machos de roscar de ranura impar

1. Se recomienda utilizar un yunque en forma de V

Reason: El yunque en forma de V es adecuado para medir el diámetro exterior de machos, escariadores y fresas con ranuras impares. Se puede utilizar una sola aguja para medir el diámetro de paso.

7. Medición del espesor central de la placa

1. Se recomienda utilizar un micrómetro de espesor de placas:

Razón: El bastidor con regla de gran tamaño permite medir fácilmente el grosor de las placas.

8. Medición de la longitud normal común

1. Se recomienda utilizar un micrómetro de cuadrante:

Razón: El yunque de disco puede profundizar en la raíz del diente, y es adecuado para medir la longitud tangente de la raíz del diente de ruedas cilíndricas rectas y ruedas helicoidales.

9. Medición del diámetro de la bola del engranaje

1. Se recomienda utilizar el micrómetro de diámetro exterior de engranajes

Razón: Se pueden seleccionar diferentes yunques esféricos reemplazables - superficies de medición de tornillo micrométrico para medir engranajes con diferentes módulos (0,5 - 5,25).

9. Medición del diámetro efectivo de la rosca

1. Se recomienda utilizar micrómetro de rosca:

Razón: El yunque fijo puede medir 60 ° hilos.

El diámetro efectivo de la rosca se lee directamente sin cálculo.

2. Se recomienda utilizar el micrómetro de roscas con yunque reemplazable

La superficie de medición del yunque/tornillo micrométrico sustituible opcional corresponde a diferentes medidas de rosca. Esto permite leer directamente el diámetro efectivo de la rosca, sin necesidad de realizar cálculos.

10. Medición de la distancia entre los centros de los orificios

1. Se recomienda utilizar un calibrador de desplazamiento central.

Razón: Con la función de ajuste del valor de desplazamiento, puede leer directamente el valor de medición de la distancia.

2. Se recomienda el uso de centro-centro de tipo de medición de la espalda garra offset calibrador

Razón: Con la función de ajuste del valor de desplazamiento, puede leer directamente el valor de medición de la distancia.

11. Medición de la distancia entre agujeros individuales

Se recomienda utilizar el calibrador de compensación de garra de medición trasera de tipo borde-centro.

Razón: La garra de medición del centro del borde es adecuada para medir la distancia entre orificios individuales, y hay una garra de medición en la parte posterior del marco de la regla para facilitar la lectura de los resultados de la medición.

12. Medición del tamaño de la estenosis irregular

Se recomiendan los calibradores de mordazas puntiagudas:

Razón: La garra de medición tipo garra puntiaguda puede profundizar en ranuras o pistas muy pequeñas, y medir fácilmente el diámetro exterior, el diámetro interior, la profundidad y la diferencia de segmento.

13. Medición del espesor de la estenosis

Se recomienda utilizar un micrómetro de punta:

Razón: El radio de la punta del yunque es de unos 0,3 mm, lo que permite medir el grosor de la pared de perforación agujeros, pequeñas ranuras, chaveteros y otras dimensiones difíciles de medir.

14. Medición de la cota de la posición offset

Se recomienda utilizar pinzas offset:

Razón: El diseño de la garra de medición con diferencia de altura es adecuado para medir la sección de diferencia de paso y el tamaño de la pieza de trabajo que es difícil de medir.

15. Medición del espesor de la pared cóncava

Se recomienda utilizar un micrómetro de espesor de pared de yunque esférico:

Razón: Las dos superficies de medición son esféricas y pueden medir el grosor de la pared cóncava.
