Ventajas e inconvenientes de la estampación metálica que debe tener en cuenta

¿Alguna vez se ha preguntado cómo se fabrican las piezas metálicas de su coche o sus electrodomésticos? La estampación metálica, un proceso que consiste en dar forma a láminas de metal con matrices, es la clave. Este método es muy eficaz y preciso, y permite fabricar desde pequeños componentes de relojes hasta grandes piezas de automóviles. Sin embargo, también plantea problemas como el ruido y los elevados costes iniciales. En este artículo conocerá los pros y los contras de la estampación metálica y comprenderá su función en diversos sectores.

Índice

¿Qué es la estampación metálica?

La estampación metálica es un proceso de fabricación de gran volumen y alta precisión que transforma chapas metálicas planas en componentes tridimensionales complejos utilizando herramientas especializadas denominadas matrices. Este proceso forma parte integral de diversas industrias, en particular las de automoción y electrodomésticos, en las que produce componentes críticos con una eficiencia y una consistencia excepcionales.

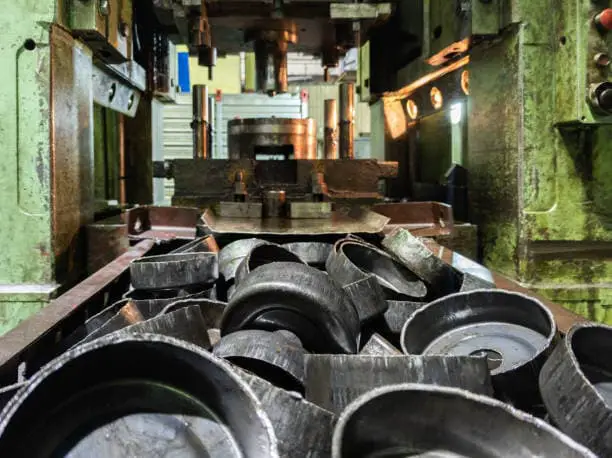

El proceso consiste en montar una matriz de estampación metálica diseñada a medida en una prensa. Con cada golpe de la prensa, el troquel ejerce una fuerza controlada sobre la chapa metálica, dándole la forma deseada. Esto puede conseguirse mediante una sola operación o una serie de estaciones de troquelado progresivas, en función de la complejidad de la pieza.

La versatilidad de la estampación metálica permite una amplia gama de operaciones, entre las que se incluyen:

  1. Corte: Recorte de formas planas a partir de chapas metálicas
  2. Perforación: Creación de agujeros o aberturas en la pieza
  3. Plegado: Conformación de formas angulares
  4. Dibujar: Creación de formas más profundas, en forma de copa
  5. Estampado: Levantar o deprimir diseños en la superficie.

La eficacia de la estampación metálica reside en su capacidad para producir rápidamente grandes volúmenes de piezas idénticas, a menudo a un ritmo de cientos o incluso miles de piezas por hora. Esto la hace especialmente rentable para grandes series de producción.

Los operarios cualificados son cruciales para el proceso de estampación metálica, ya que configuran y supervisan el equipo, garantizando un rendimiento óptimo y el control de calidad. Las propias matrices son herramientas de precisión, fabricadas normalmente por talleres de matricería especializados o centros de mecanizado avanzados equipados con tecnología CNC y capacidades de electroerosión.

Véase también:

Funciones de sellado

Producción de estampación depende de moldes y prensas para llevar a cabo el proceso de transformación. Presenta varias ventajas técnicas y económicas frente a otros métodos de transformación:

(1) El molde garantiza la precisión dimensional de las piezas estampadas, lo que se traduce en una calidad constante y una buena intercambiabilidad.

(2) El procesamiento de moldes permite fabricar piezas de paredes finas, peso ligero, gran rigidez, buena calidad superficial y formas complejas que son difíciles o imposibles de fabricar con otros métodos.

(3) El estampado no suele requerir calentar la pieza en bruto ni cortar una gran cantidad de metal, por lo que se ahorra energía y se conserva el metal.

(4) Las prensas ordinarias pueden producir docenas de piezas por minuto, mientras que las prensas de alta velocidad pueden producir cientos de miles de piezas por minuto, lo que las convierte en un método de procesado eficaz.

Debido a sus extraordinarias características, el proceso de estampación se utiliza ampliamente en diversas industrias de la economía nacional. Por ejemplo, industrias como la aeroespacial, la maquinaria, la electrónica, el transporte, las armas, los electrodomésticos y la industria ligera utilizan el proceso de estampación. No sólo es frecuente en la industria, sino que los particulares también encuentran productos estampados en su vida cotidiana.

El estampado puede utilizarse para producir tanto piezas pequeñas y precisas que se encuentran en relojes e instrumentos, como piezas de cubierta más grandes para automóviles y tractores. Los materiales que se pueden estampar incluyen metales ferrosos, metales no ferrosos y algunos metales no ferrosos.materiales metálicos.

Lectura relacionada: Metales ferrosos y no ferrosos

El estampado también tiene algunos inconvenientes, principalmente en forma de ruido y vibraciones durante el proceso de estampado. Estos problemas no son causados únicamente por el proceso de estampación o la matriz, sino que se atribuyen principalmente a los equipos de estampación tradicionales obsoletos.

Ventajas de la estampación

El estampado ofrece claras ventajas tecnológicas y económicas en comparación con otros métodos de transformación mecánica y plástica. Entre las principales ventajas se incluyen:

(1) Alta eficiencia y potencial de automatización: El estampado utiliza troqueles y equipos especializados, lo que permite ciclos de producción rápidos. Las prensas estándar pueden alcanzar entre 60 y 100 golpes por minuto, mientras que las prensas de alta velocidad pueden superar los 1.000 golpes por minuto. Cada golpe suele producir una pieza acabada, lo que permite una integración perfecta con sistemas automatizados de manipulación de materiales y robótica.

(2) Precisión y uniformidad: El uso de troqueles de precisión garantiza la exactitud dimensional y la uniformidad de la forma en grandes series de producción. Los procesos de estampación modernos, como el troquelado fino, pueden alcanzar tolerancias de hasta ±0,025 mm. La longevidad de unas matrices bien mantenidas (que a menudo superan el millón de ciclos) contribuye a una calidad constante y a una excelente intercambiabilidad de las piezas.

(3) Versatilidad en el tamaño y la complejidad de las piezas: El estampado puede producir componentes que van desde intrincados engranajes de reloj ( 2 m). Técnicas avanzadas como la estampación progresiva permiten crear piezas complejas con múltiples características en una sola operación. El endurecimiento inherente al trabajo durante la estampación en frío puede aumentar la resistencia del material en 10-30%, mejorando el rendimiento de la pieza sin necesidad de procesos adicionales.

(4) Eficiencia material y energética: El estampado suele alcanzar índices de utilización de material de 80-95%, significativamente superiores a los de muchos métodos de fabricación sustractiva. El proceso no requiere equipos de calentamiento adicionales para la mayoría de las aplicaciones, lo que reduce el consumo de energía. Estos factores, combinados con altos índices de producción, se traducen en menores costes por pieza, especialmente para la producción de volúmenes medios y altos.

(5) Conservación de la calidad superficial: A diferencia de algunos procesos de conformado, el estampado suele mantener o incluso mejorar el acabado superficial del material base. Esto elimina la necesidad de un extenso postprocesado en muchas aplicaciones, lo que reduce aún más el tiempo y los costes de producción.

(6) Integración con la fabricación avanzada: Los procesos de estampación modernos se integran a la perfección con las tecnologías de la Industria 4.0, incluida la supervisión de procesos en tiempo real, el mantenimiento predictivo y las simulaciones de gemelos digitales. Esto mejora la eficacia general de los equipos (OEE) y permite iteraciones rápidas de diseño y optimizaciones de procesos.

Inconvenientes de la estampación

Aunque la tecnología de estampación sigue avanzando, presenta varios retos:

① Alta velocidad prensas mecánicas dominan las operaciones de estampación, ofrecen índices de producción rápidos pero requieren una intervención manual y una destreza del operario considerables.

Las matrices de estampación son componentes complejos y de precisión. Su diseño y fabricación implican geometrías complejas, tolerancias estrechas y materiales avanzados, lo que se traduce en plazos de entrega prolongados y costes iniciales considerables.

③ La economía de la estampación favorece la producción de grandes volúmenes debido a la inversión inicial en utillaje. Esto hace que sea menos rentable para la creación de prototipos, la fabricación de una sola pieza o la producción de lotes pequeños, donde pueden ser preferibles procesos más flexibles como la impresión 3D o el mecanizado CNC.

④ El diseño y la fabricación de troqueles exigen una combinación única de conocimientos metalúrgicos tradicionales, comprensión empírica y resolución innovadora de problemas. Esto pone grandes expectativas en los fabricantes de herramientas y matrices, que deben poseer no solo conocimientos técnicos, sino también habilidades de visualización creativa para optimizar el rendimiento y la longevidad de las matrices.

Ventajas e inconvenientes de la estampación en frío y la estampación en caliente

Aquí está la versión optimizada de los párrafos proporcionados:

Ventajas e inconvenientes de la estampación en frío y la estampación en caliente

Las piezas metálicas estampadas pueden procesarse mediante dos métodos principales: estampación en frío y estampación en caliente, diferenciados por la temperatura a la que se produce el proceso de estampación. En la selección del método de procesamiento adecuado influyen múltiples factores, como las propiedades del material (resistencia, plasticidad), las características de la pieza (grosor, grado de deformación), la capacidad del equipo, el estado original del tratamiento térmico del material y la aplicación final prevista.

Analicemos en detalle las ventajas y desventajas de estos dos métodos de conformado:

Estampación en frío

La estampación en frío es un proceso de fabricación que se realiza en piezas metálicas a temperatura ambiente o a temperaturas ligeramente elevadas, normalmente por debajo de la temperatura de recristalización del material.

Ventajas:

  1. No necesita calefacción, lo que reduce el consumo de energía y simplifica el control del proceso.
  2. Produce piezas estampadas sin incrustaciones de óxido, lo que garantiza una buena calidad superficial y precisión dimensional.
  3. Produce piezas con una dureza relativamente baja, lo que facilita las operaciones secundarias
  4. Consigue mejores propiedades de resistencia gracias al endurecimiento por deformación
  5. Adecuada para la producción de grandes volúmenes con tiempos de ciclo más cortos

Desventajas:

  1. Puede inducir el endurecimiento por deformación, lo que puede dar lugar a una reducción de la ductilidad y, en casos graves, a la pérdida de capacidad de deformación ulterior.
  2. Requiere mayores fuerzas de conformado y herramientas más robustas debido a la mayor resistencia del material a temperatura ambiente.
  3. Conformabilidad limitada para determinados materiales de alta resistencia o geometrías complejas
  4. Para obtener resultados óptimos, se necesitan piezas en bruto con un grosor uniforme (fluctuación mínima) y superficies limpias y sin defectos.
  5. Puede introducir tensiones residuales en las piezas conformadas

Estampación en caliente

La estampación en caliente, también conocida como conformación en caliente o endurecimiento en prensa, es un método de estampación que consiste en calentar el metal dentro de un rango de temperatura específico, normalmente por encima de su temperatura de recristalización pero por debajo de su punto de fusión.

Ventajas:

  1. Elimina las tensiones internas y evita el endurecimiento por deformación, lo que permite geometrías más complejas y mayores grados de deformación.
  2. Aumenta significativamente la plasticidad del material y reduce la resistencia a la deformación, lo que permite el conformado de materiales de alta resistencia
  3. Disminuye el consumo de energía del equipo gracias a la reducción de las fuerzas de conformado
  4. Combina el conformado y el tratamiento térmico en una sola operación, produciendo piezas de gran resistencia y con un springback reducido.
  5. Permite adaptar las propiedades de una misma pieza mediante un enfriamiento estratégico

Desventajas:

  1. Presencia de incrustaciones de óxido en la superficie, que requieren un tratamiento posterior como el decapado con ácido o el granallado para su eliminación.
  2. Mayor complejidad del proceso debido a la necesidad de un control preciso de la temperatura y de equipos especializados.
  3. Tiempos de ciclo más largos en comparación con la estampación en frío debido a las fases de calentamiento y enfriamiento.
  4. Potencial de cambios microestructurales que pueden afectar a las propiedades del material.
  5. La elevada dureza resultante aumenta la dificultad del tratamiento posterior, que a menudo requiere técnicas avanzadas como el corte por láser y el taladrado para operaciones secundarias.

La elección entre la estampación en frío y en caliente depende de un cuidadoso análisis del diseño de la pieza, las propiedades del material, el volumen de producción y las características finales requeridas. En algunos casos, puede emplearse una combinación de ambos métodos para optimizar el proceso de fabricación y conseguir las propiedades deseadas de la pieza.
