4 Métodos para clasificar los tipos de troqueles: Una guía completa

Imagine poder dar al metal la forma que desee con precisión y eficacia. Este artículo profundiza en los distintos tipos de troqueles utilizados en metalurgia, clasificados por dureza, calidad, complejidad y tamaño. Descubra cómo se diseñan las diferentes matrices para satisfacer necesidades de fabricación específicas, garantizando resultados de alta calidad y un rendimiento duradero. Desde las matrices blandas utilizadas para proyectos más pequeños hasta las matrices duras para la producción a gran escala, esta guía ofrece una visión general completa. Prepárese para aprender a seleccionar la matriz adecuada para su próximo proyecto y mejore sus habilidades en el trabajo del metal.

Tipos de troqueles

Índice

1. Dureza del troquel

(1) Sa menudo mueren

Acero para troqueles que ha sido pre-endurecido, con una dureza inferior de HB 400 o menos y una vida de producción de 500.000 veces o menos sin enfriamiento, es ampliamente utilizado.

(2) Hard die

El troquel de acero se somete a recocido y el tratamiento se divide en dos etapas: mecanizado en bruto y mecanizado de acabado.

Tras el desbaste, la matriz se templa para alcanzar una dureza de HRC48° o superior.

Es importante mantener una tolerancia de aproximadamente 0,2 después del mecanizado de desbaste. De lo contrario, la pieza podría deformarse durante el tratamiento de temple si el proceso de acabado no cumple los requisitos de la pieza.

Este tipo de troquel se utiliza habitualmente para la producción a pequeña escala, con una vida útil que oscila entre 50 y 1 millón de usos.

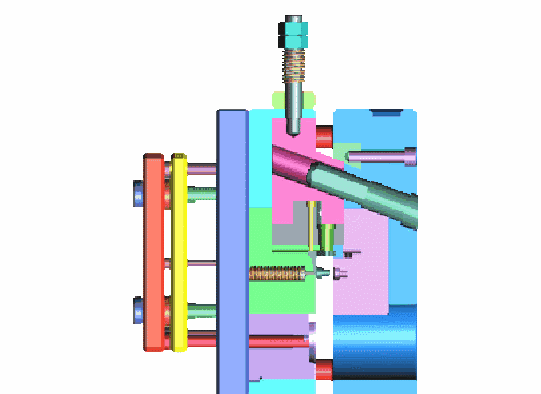

Dureza del troquel

2. Nivel de calidad del molde

Calidad del troquel de nivel 1

Las matrices deben ser capaces de soportar un millón o más de procesos de troquelado.

Para las matrices de nivel 1, los clientes exigen el uso de materiales y accesorios de la máxima calidad para producir las mejores matrices posibles.

Los requisitos para los troqueles de Nivel 1 son los siguientes:

(1) Detallado diseño de troquelescon planos informáticos y especificaciones de materiales.

(2) La base del troquel debe tener una dureza mínima de HB280.

(3) El núcleo de la matriz debe estar endurecido al menos a HRC50, y todas las hileras y accesorios también deben estar endurecidos.

(4) El guardacabo debe estar centrado en el lateral del tubo.

(5) La posición del troquel debe tener una placa de desgaste.

(6) El molde debe tener un monitor de control de temperatura instalado en la posición de la matriz o de la hilera, según la viabilidad.

(7) Se recomienda niquelar todos los canales de agua de refrigeración (NIQUELADO QUÍMICO) para evitar la oxidación y facilitar la limpieza.

(8) Debe añadirse un bloqueo de posición a la línea de separación.

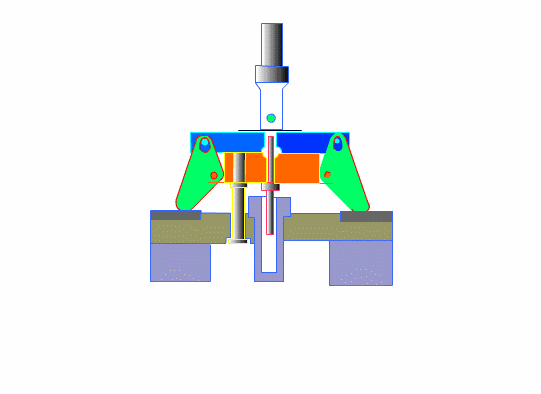

Nivel de calidad del molde

Calidad del troquel de nivel 2

Las matrices deben ser capaces de soportar medio millón o más de procesos de troquelado.

Los troqueles de nivel 2 se consideran de alta calidad y deben utilizar buenos materiales y accesorios, además de cumplir ciertas normas de precisión dimensional en las tolerancias del molde.

Los requisitos para los troqueles de Nivel 2 son los siguientes:

(1) Se recomienda disponer de un detallado diseño de troqueles.

(2) La base del troquel debe tener una dureza mínima de HB280.

(3) El núcleo de la matriz debe tener una dureza mínima de HRC48 y todas las hileras y accesorios deben someterse a un tratamiento térmico.

(4) Debe instalarse un monitor de control de temperatura en el troquel, o en la posición de línea si es factible.

(5) Debe haber un bloqueo de posicionamiento en la línea de separación.

(6) Los siguientes requisitos pueden especificarse de forma individual y en el momento de la oferta.

Calidad del troquel de nivel 3

La matriz debe resistir al menos 25.000 procesos de hundimiento, y este requisito se aplica tanto a las matrices generales como a las de producción.

Para los troqueles de nivel 3, deben cumplirse los siguientes requisitos:

(1) Se recomienda disponer de un diseño de troqueles.

(2) La base del troquel debe tener una dureza mínima de HB165.

(3) El núcleo del troquel debe tener una dureza mínima de HB280.

(4) Todos los demás requisitos, además de los tres requisitos básicos anteriores, se consideran opcionales y pueden especificarse como requisitos adicionales.

Tipos de troqueles

Calidad del troquel de nivel 4

Se espera que la matriz soporte aproximadamente 10.000 procesos de hundimiento y se considera una matriz de baja producción. Aunque no hay requisitos específicos, la calidad del troquel debe ser alta y aceptable para el cliente.

Para los troqueles de nivel 4, deben cumplirse los siguientes requisitos:

(1) Se recomienda tener un diseño de troquel.

(2) La base del troquel puede ser de cobre normal o de aluminio.

(3) El material del troquel pueden ser de aluminio o acero, previa aprobación del cliente.

(4) Todos los demás requisitos, además de los tres requisitos básicos anteriores, se consideran opcionales y pueden especificarse como requisitos adicionales.

3. Des decir, dificultad

  • Un nivel: Una matriz de estructura compleja con múltiples posiciones de hilera, división múltiple en la parte superior de la inclinación, extracción del núcleo y extracción rotativa del núcleo.
  • Nivel B: troqueles complejos con múltiples (de dos a cuatro) filas de tapas inclinadas, división de dos a tres veces y bombeo del núcleo.
  • Nivel C: Troqueles simples de pico fino con una o dos filas, tapas inclinadas y otros troqueles de estructura general.
  • Nivel D: troqueles de estructura simple como troquel de boquilla grande, troquel de dos placas, sin posición de fila y sin parte superior inclinada.

4. Tamaño del troquel

Extragrandes: troqueles con una anchura igual o superior a 800 mm.

Grandes: troqueles con una anchura comprendida entre 600 y 800 mm (excepto 800).

Medio: troqueles con una anchura comprendida entre 350 y 600 mm (excepto 600).

Pequeño: troqueles con una anchura igual o inferior a 350 mm.
