Vous êtes-vous déjà interrogé sur les complexités cachées derrière les poutres d'acier apparemment simples qui soutiennent nos bâtiments et nos ponts ? Dans cet article de blog fascinant, nous nous penchons sur les subtilités du calcul du poids des poutres en H et en I, telles qu'expliquées par un ingénieur mécanicien chevronné. Découvrez les pièges les plus courants, les normes industrielles et la science qui se cache derrière ces éléments essentiels de la construction moderne.
Les poutres en H sont des éléments structurels largement utilisés dans la construction en raison de leur capacité de charge élevée et de leur stabilité structurelle. Elles se caractérisent par leur section transversale en forme de H, composée de deux ailes parallèles reliées par une âme verticale. Cette conception permet aux poutres en H de résister efficacement aux forces de flexion et de torsion, ce qui les rend adaptées à diverses applications structurelles.

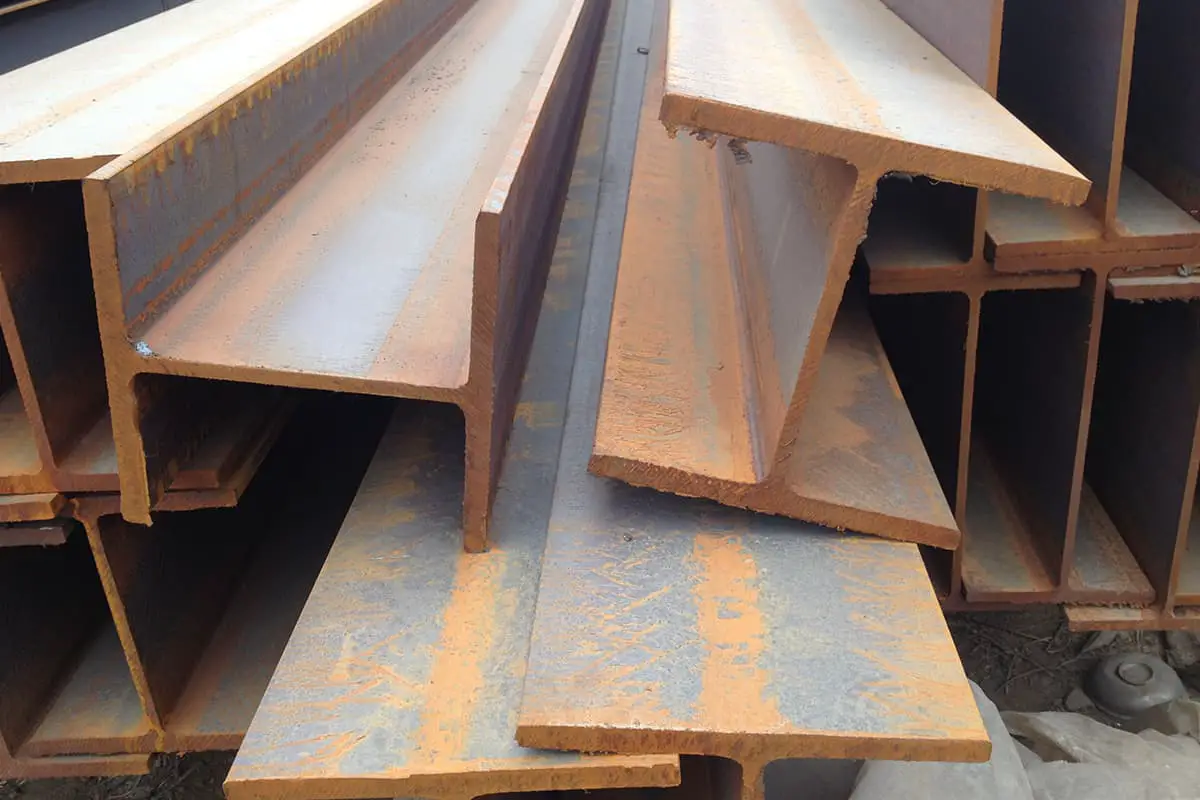

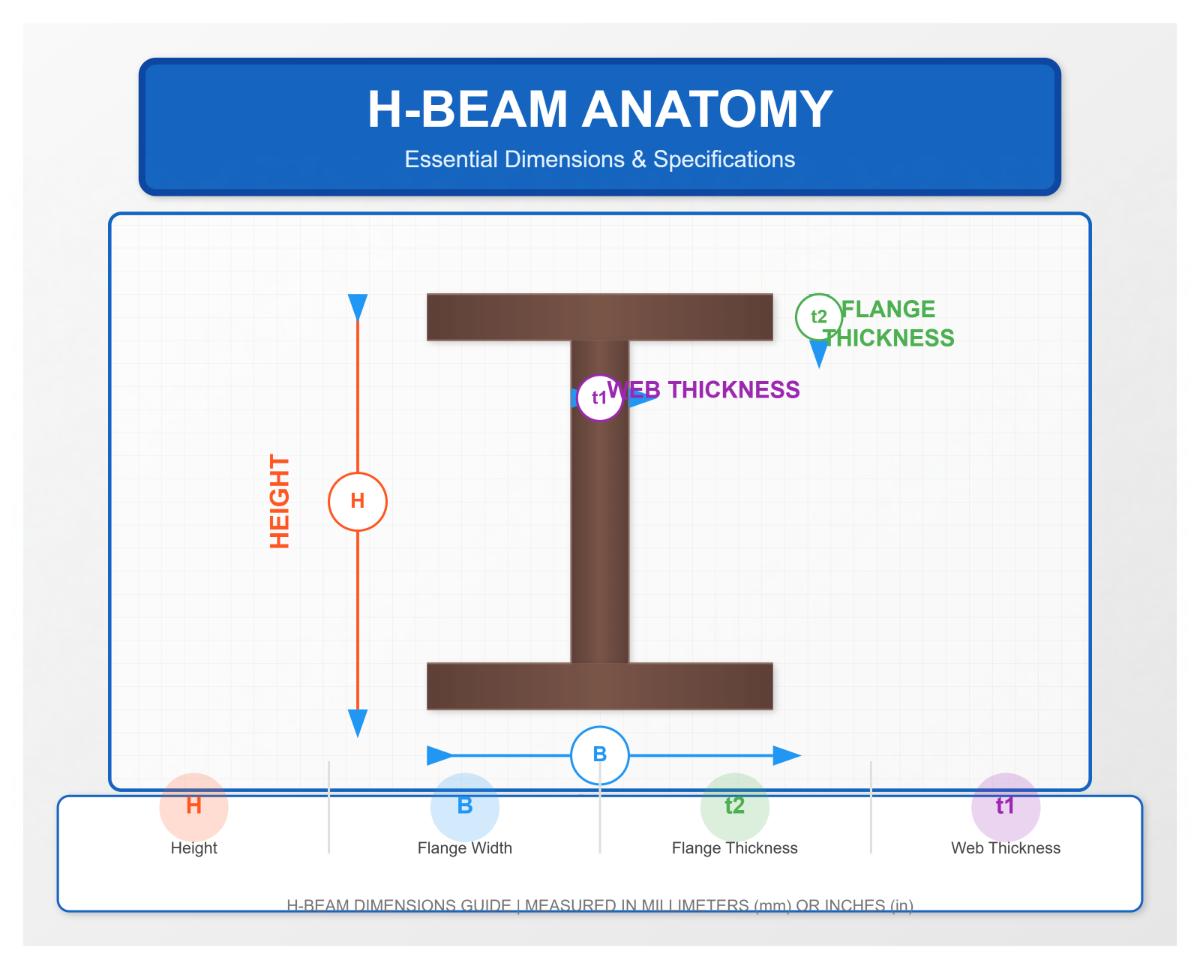

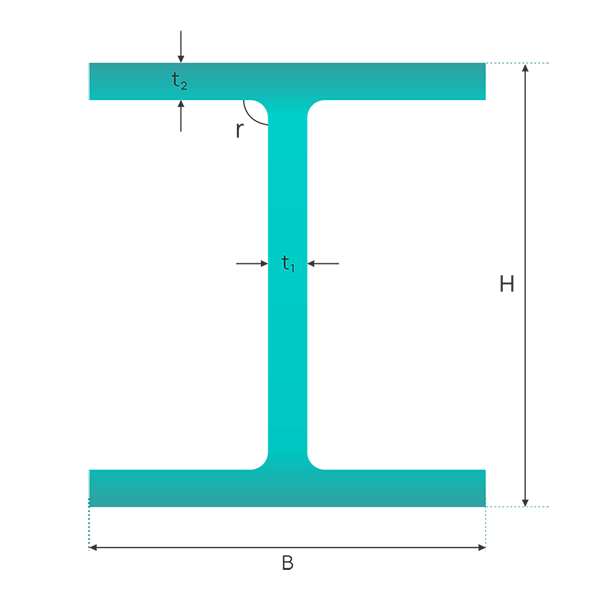

Les poutres en H sont spécifiées par plusieurs dimensions clés :
Par exemple, une poutre en H désignée par "poutre en H 200x200x8x12" indique une hauteur et une largeur d'aile de 200 mm, une épaisseur d'âme de 8 mm et une épaisseur d'aile de 12 mm.
Le calcul du poids d'une poutre en H est une tâche essentielle dans la construction et l'ingénierie. Des calculs de poids précis garantissent la stabilité structurelle et l'efficacité des matériaux, ce qui est essentiel pour des conceptions sûres et rentables.
Le calculateur de poids des poutres en H en ligne est un outil précieux pour les ingénieurs, les architectes et les professionnels de la construction, leur permettant de déterminer rapidement et précisément le poids des poutres en H. Le calculateur simplifie le processus, assurant des calculs de poids précis, essentiels pour la conception structurelle et l'analyse des charges. La calculatrice rationalise le processus, garantissant des calculs de poids précis, cruciaux pour la conception structurelle et l'analyse des charges.
Remarque :
Pour convertir les dimensions des poutres en H de millimètres en pouces, utilisez notre calculateur de millimètres en pouces.

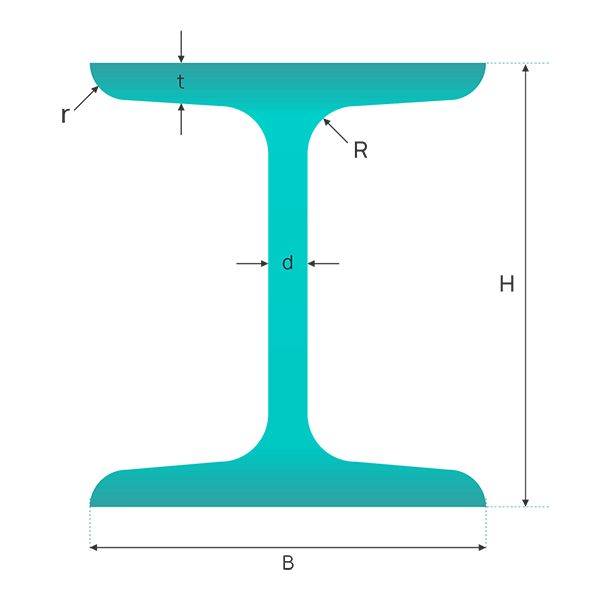

Remarque :
Si vous avez besoin de connaître les dimensions des poutres en I en pouces, vous pouvez utiliser notre calculateur de conversion de millimètres en pouces pour obtenir des résultats précis.
Si vous cherchez une solution plus rapide et plus pratique pour déterminer la poids de H-Pour les poutres en H et les poutres en I, vous pouvez utiliser les tableaux de poids des poutres en H et des poutres en I fournis.
Ces tableaux vous permettent de vérifier facilement le poids de poutres en H et en I de différentes tailles, éliminant ainsi la nécessité d'effectuer des calculs répétitifs à l'aide d'une calculatrice.
Veuillez vous référer à l'article suivant pour des calculs supplémentaires sur les différents poids des métaux.
Les sources d'erreur courantes lors du calcul du poids des poutres en H et en I sont les suivantes :
Divergences entre le poids théorique et le poids réel : Lors de l'utilisation de calculatrices ou de tableaux de poids théoriques, il peut y avoir un certain degré d'erreur entre le résultat obtenu et le poids réel. Par exemple, le poids théorique affiché par le calculateur de la poutre en H peut différer du poids réel de 0,2% à 0,7%. Cette erreur peut être due à la simplification des conditions réelles dans la méthode de calcul, en négligeant l'état réel du matériau et les changements mineurs au cours du processus de fabrication.
Erreurs aux stades de la fabrication et de la transformation : Les écarts de poids des poutres en H sont inévitables au cours de la fabrication et de la transformation. Il s'agit notamment de pertes de précision lors du traitement thermique, de la découpe, du soudage et d'autres processus, ainsi que d'irrégularités dans le matériau lui-même.
Plage d'erreur stipulée par les normes nationales : Pour les poutres en H soudées, l'écart entre le poids théorique et le poids réel doit être conforme aux normes nationales, telles que la marge d'erreur spécifiée par la norme GB/T 33814-2017, qui est de +/-6% ou +/-4%. Cela signifie que cette marge d'erreur doit être prise en compte lors de la conception et du calcul.
Phénomène de tolérance négative dans les matériaux : Certains matériaux sur le marché peuvent présenter un phénomène de tolérance négative, où les données de calcul du poids théorique sont supérieures à la pesée réelle. Il faut alors ajuster le calcul en le multipliant par un coefficient pour aligner le poids théorique sur le poids réel.
Les poutres en H, caractérisées par leur forme en "H", sont des composants essentiels dans de nombreux projets de construction et industriels en raison de leur résistance à la flexion, de leur facilité d'assemblage et de leur rapport poids/résistance efficace. Le calcul précis du poids des poutres en H est essentiel pour garantir l'intégrité, la sécurité et l'efficacité de la structure.
Les poutres en H sont conçues pour supporter des charges importantes et fournir un soutien structurel dans divers projets. Leur conception leur permet de supporter efficacement les forces de flexion, ce qui les rend idéales pour les grandes structures. Le poids d'une poutre en H est un facteur critique qui influence sa capacité de charge et la stabilité globale de la structure.
Dans les bâtiments résidentiels et commerciaux, les poutres en H sont utilisées comme colonnes, poutres et supports. Des calculs de poids précis permettent de déterminer le poids total de la structure, ce qui influe sur les exigences en matière de fondations et sur les coûts des matériaux. Par exemple, le poids d'une poutre en H peut être calculé à l'aide de la formule suivante :
Où ( h ) est la hauteur, ( b1 ) et ( b2 ) sont les largeurs des brides supérieure et inférieure, ( t1 ) est l'épaisseur des brides, et ( b3 ) et ( t2 ) sont respectivement la largeur et l'épaisseur de la plaque d'âme. Ces calculs permettent de s'assurer que la structure peut supporter les charges prévues sans compromettre la sécurité ou l'efficacité.
Les poutres en H sont largement utilisées dans la construction des ponts en raison de leur résistance et de leur stabilité. Des calculs de poids précis garantissent l'intégrité structurelle et la capacité de charge du pont. Par exemple, dans une étude de cas portant sur un projet de pont, les ingénieurs ont calculé le poids des poutres en H pour s'assurer qu'elles pouvaient supporter des charges dynamiques et des contraintes environnementales. La taille et les propriétés matérielles de la poutre en H, telles que sa section transversale et la densité de l'acier, ont été des facteurs essentiels dans ces calculs.
Dans les environnements industriels tels que les entrepôts et les usines, les poutres en H supportent des machines lourdes et des systèmes de stockage. Le calcul du poids aide à planifier la logistique et l'installation, en garantissant que la structure peut supporter les charges prévues. Par exemple, dans une usine, le calcul précis du poids des poutres en H a permis de concevoir une structure capable de supporter des équipements lourds sans compromettre la sécurité.
Les poutres en H sont utilisées dans les centrales électriques pour soutenir les équipements lourds et les infrastructures. Des calculs de poids précis permettent de s'assurer que les poutres peuvent supporter des charges et des contraintes importantes, contribuant ainsi à la stabilité et à la sécurité globales de la centrale. Les ingénieurs utilisent ces calculs pour concevoir des charpentes capables de résister aux exigences opérationnelles des centrales électriques.
La capacité de charge d'une poutre en H est un aspect crucial de son application. Cette capacité dépend de la taille de la poutre en H, des propriétés de son matériau et de la configuration de la charge. Les poutres en H plus grandes, avec une profondeur et une largeur d'aile plus importantes, ont généralement une capacité de charge plus élevée. La composition du matériau, généralement de l'acier de construction, joue également un rôle important dans la résistance et la ductilité de la poutre.
Les ingénieurs utilisent des principes d'ingénierie structurelle et des formules mathématiques pour déterminer la capacité de charge et le poids des poutres en H. Par exemple, le poids par mètre peut être calculé à l'aide de la formule susmentionnée, puis multiplié par la longueur de la poutre pour obtenir le poids total. Des outils tels que l'analyse par éléments finis (AEF) et les logiciels de conception assistée par ordinateur (CAO) sont utilisés pour prédire le comportement des structures sous différents scénarios de charge. L'analyse par éléments finis permet d'analyser des structures complexes en les décomposant en éléments plus petits, tandis que la conception assistée par ordinateur permet une conception et des modifications précises.
La simplicité de la construction des poutres en H et de leur assemblage sur place permet de réaliser des économies et d'accroître l'efficacité des projets de construction. Connaître le poids exact des poutres en H aide à planifier les processus de transport et d'installation, ce qui permet de réduire considérablement les coûts et d'améliorer les délais des projets. Des calculs de poids précis permettent aux chefs de projet d'allouer les ressources de manière efficace, de minimiser les déchets et d'améliorer l'efficacité globale du projet.
En comprenant les applications pratiques et l'importance d'un calcul précis du poids des poutres en H, les ingénieurs et les professionnels de la construction peuvent assurer le succès et la sécurité de divers projets de construction et industriels.
Il est essentiel d'interpréter avec précision les spécifications des poutres en H pour garantir l'application et la performance correctes de ces éléments structurels dans les projets de construction et d'ingénierie. Comprendre les dimensions, les désignations et les propriétés des poutres en H aide les professionnels à sélectionner la bonne poutre pour leurs besoins spécifiques.
Les poutres en H sont désignées en fonction de leurs principales dimensions et de leur poids par unité de longueur. Cette désignation fournit des informations essentielles sur la taille et la capacité de charge de la poutre.
La profondeur, également appelée hauteur, est la distance verticale entre le haut et le bas de la section transversale de la poutre. Une profondeur plus importante augmente la capacité de la poutre à résister aux forces de flexion, améliorant ainsi sa capacité de charge. Par exemple, une poutre en H d'une profondeur de 300 mm peut supporter des charges plus importantes et des portées plus longues qu'une poutre d'une profondeur de 200 mm.
La largeur des ailes est la distance horizontale entre les ailes. Des ailes plus larges améliorent la stabilité de la poutre et sa résistance à la flexion latérale. Par exemple, une poutre avec une largeur d'aile de 200 mm offre un meilleur soutien latéral qu'une poutre avec une largeur d'aile de 150 mm, ce qui la rend appropriée pour les applications où la stabilité latérale est cruciale.
L'épaisseur de l'aile a un impact sur la capacité de la poutre à résister aux forces de cisaillement et aux moments de flexion. Des ailes plus épaisses augmentent la résistance globale de la poutre. Par exemple, une poutre en H avec une épaisseur d'aile de 20 mm peut supporter des forces de cisaillement plus importantes qu'une poutre avec une épaisseur d'aile de 12 mm.
L'épaisseur de l'âme est la mesure de la section verticale reliant les deux ailes. Une âme plus épaisse augmente la capacité de charge de la poutre et sa résistance aux forces de cisaillement. Par exemple, une poutre en H avec une épaisseur d'âme de 10 mm est plus solide et mieux adaptée aux charges lourdes qu'une poutre avec une épaisseur d'âme de 6 mm.
La section transversale d'une poutre en H se caractérise par sa forme en H, où deux ailes parallèles sont reliées par une âme centrale. Cette conception permet d'obtenir une structure équilibrée avec un rapport résistance/poids élevé, ce qui rend les poutres en H adaptées à diverses applications porteuses.
Contrairement aux poutres en I, les poutres en H ont des ailes parallèles et d'épaisseur égale. Cette conception permet d'éloigner les ailes de l'âme, ce qui améliore la résistance à la flexion et la stabilité de la poutre.
Les poutres en H sont généralement plus lourdes que les poutres en I en raison de leur taille plus importante et de l'épaisseur de l'âme et des ailes. Ce poids plus élevé leur permet de supporter des charges plus lourdes et de couvrir des portées plus longues, ce qui les rend idéales pour les projets de construction à grande échelle tels que les bâtiments commerciaux, les ponts et les structures de grande hauteur.
Le poids par unité de longueur est une spécification essentielle, qui indique combien pèse la poutre pour chaque mètre ou pied de sa longueur. Par exemple, une poutre en H désignée comme "H10x30" pèse 30 livres par pied. Cette information aide les ingénieurs à calculer le poids total de la poutre pour des longueurs données et à évaluer son adéquation à des applications spécifiques.
Les poutres en H sont généralement fabriquées par un processus de laminage à chaud, où les billettes d'acier sont chauffées et passées à travers une série de rouleaux pour obtenir la forme en H. Ce processus garantit l'uniformité et la résistance des poutres. Ce procédé garantit l'uniformité et la résistance. Les poutres en H peuvent également être fabriquées sous forme d'unités encastrées, les brides étant soudées à l'âme. Les unités construites offrent une plus grande flexibilité dans la conception, mais peuvent entraîner des coûts plus élevés et des variations potentielles de l'intégrité structurelle en raison du soudage.
Les propriétés mécaniques des poutres en H, telles que le moment d'inertie et le module de section, sont essentielles pour déterminer leur performance sous charge.
Le moment d'inertie mesure la résistance de la poutre à la flexion et est influencé par les dimensions de la section transversale de la poutre. Un moment d'inertie plus élevé indique une plus grande résistance à la flexion. Par exemple, une poutre en H dont la profondeur et la largeur d'aile sont plus importantes aura un moment d'inertie plus élevé qu'une poutre plus petite.
Le module de section est une mesure de la capacité de la poutre à résister aux contraintes de flexion. Il est calculé en fonction de la section transversale et de la forme de la poutre. Un module de section élevé indique une plus grande capacité à résister à la flexion. Par exemple, une poutre ayant un module de section de 500 cm³ peut supporter davantage de contraintes de flexion qu'une poutre ayant un module de section de 300 cm³.
Les poutres en H sont couramment utilisées comme colonnes porteuses dans les bâtiments commerciaux, les plates-formes et les ponts. Elles sont également utilisées dans des projets de construction lourde tels que les gratte-ciel et le soutien des fondations en raison de leur résistance et de leur stabilité élevées.
Dans les bâtiments commerciaux, les poutres en H servent de colonnes porteuses, soutenant les planchers et les toits et transférant les charges aux fondations. Par exemple, les poutres en H utilisées dans la construction d'un immeuble de grande hauteur fournissent le soutien nécessaire pour supporter les charges verticales et résister aux forces latérales dues au vent et à l'activité sismique.
Les poutres en H sont utilisées dans les plates-formes et les ponts, où elles fournissent le soutien nécessaire pour supporter les charges dynamiques des véhicules et des piétons. Par exemple, dans la construction de ponts, les poutres en H peuvent couvrir de longues distances sans supports intermédiaires, ce qui garantit la stabilité et la durabilité de la structure.
En comprenant les spécifications et les caractéristiques des poutres H, les ingénieurs et les professionnels de la construction peuvent sélectionner et utiliser avec précision ces poutres dans diverses applications, garantissant ainsi l'intégrité structurelle et la sécurité de leurs projets.
