ステンレス鋼のコスト高騰にうんざりしていませんか?この記事では、ステンレス鋼304-SUS443に代わる費用対効果の高い選択肢を探ります。SUS443がどのように優れた耐食性、優れた熱伝導性、そして大幅なコスト削減を提供するかを学びましょう。この革新的な材料がどのようにあなたのアプリケーションに革命をもたらすことができるかを知るために飛び込む!
素材/厚さ | SUS443/2B | SUS304/2B |
0.3 | 19000 | 25100 |
0.4 | 18500 | 23600 |
0.5 | 17500 | 22800 |
0.6 | 16800 | 22500 |
0.7 | 16800 | 22400 |
0.8 | 16600 | 22200 |
0.9 | 16500 | 22100 |
1 | 16500 | 22100 |
1.2 | 16300 | 21900 |
1.5 | 16100 | 21700 |
1.8 | 16100 | 21700 |
2 | 16000 | 21700 |
2.2 | 16000 | 21700 |
2.5 | 16000 | 1700 |
3 | 16000 | 21700 |
>3.0 | 17000 | 23200 |
単位CNY/トン
304ステンレス鋼は、一般的にステンレス鋼304と呼ばれ、ステンレス鋼の最も広く使用されるタイプの一つです。その固有の耐食性を維持するために、ステンレス鋼は、少なくとも12%クロムが含まれている必要があります。304ステンレス鋼の場合、それはまた、その耐食性と成形性を高める8%以上のニッケルを含んでいます。
ステンレス鋼304は、その優れた特性のために様々なアプリケーションで普及している。それは一般的に見られる:
ステンレス鋼304の主要成分であるニッケルの国際価格は常に変動しています。ニッケルは限られた資源であ るため、その価格変動はステンレス鋼304のコ ストに直接影響する。このニッケル価格の上昇傾向は、ステンレス鋼304の開発と広範な採用を制限する重要な要因となっている。
ステンレス鋼原料の国際市場が不安定で、競争が激化しているため、原料コスト削減の要求が高まっている。エンドユーザーは、ステンレス鋼素材に対する要求 をより具体化し、同等以上の性能を低コストで提供できる代 替素材を求めるようになっている。
こうした課題に対処するため、当社は日本のJFEおよびTISCOと共同で、SUS443としてブランド化された新製品:21CTを開発した。この開発は、品質に妥協することなく、ステンレス304に代わるコスト効率の良い製品を提供することを目的としています。
21CT(SUS443)の導入は、ステンレス鋼業界における重要な進歩であり、ステンレス鋼304に代わる有効な選択肢を提供します。この新しい材料は、高性能を維持しながらコスト削減の緊急ニーズに対応し、現在の市場環境における貴重なソリューションとなっています。
21CTとしても知られる443ステンレス鋼は、21%クロムを含有し、耐食性を大幅に向上させている。このレベルのクロム含有量は、ステンレス鋼304に匹敵する耐食性を提供し、その耐孔食性は304のそれを上回る。これは、21CTは腐食環境に対する高い耐性を必要とするアプリケーションのための優れた選択肢になります。
炭素や窒素などの不純物を減らし、チタンや銅などの元素を加えることで、21CTの耐食性はさらに向上する。チタンは鋼を安定させ、粒界腐食の原因となる粒界クロム炭化物の形成を防ぎます。銅は、ある種の腐食に対する耐性を向上させ、材料全体の耐久性を高めます。
21CTはフェライト系400番台のステンレス鋼に属し、特にSUS443のブランド番号で識別される。フェライト系ステンレス鋼は、その良好な機械的特性と応力腐食割れに対する耐性で知られています。21CTはSUS430と比較して優れた機械的特性を示し、様々な用途に使用できる堅牢な選択肢となります。
21CTの大きな利点のひとつは、コストパフォーマンスの高さである。ニッケルを含まないため、ステンレ ス鋼304よりも約30%安い。このため、21CTは、性能に妥協することなく、予算の制約を考慮するプロジェクトにとって魅力的な選択肢となる。
21CTは、ステンレス304に比べ約30%高い熱伝導率を示します。この特性は、良好な磁気伝導性とともに、効率的な熱伝達が不可欠である調理製品や他のシナリオのアプリケーションに特に有利になります。
フェライト系ステンレ ス鋼固有の特性により、深加工を施した21CT製 品は、内部応力の解放による遅れ破壊が起こりにくい。その結果、一般に焼鈍処理が不要となり、効果的に加工コストを削減し、製造工程を簡素化することができる。
まとめると、443ステンレス鋼(21CT)は、 優れた耐食性、優れた機械的特性、コストパフォーマンス、高 い熱伝導性を兼ね備えており、幅広い産業用途に使用 できる汎用性の高い貴重な材料である。
ステンレス鋼443は、21CTとしても知られ、優れた耐食性、良好な成形性、高温強度を提供するフェライト系ステンレス鋼です。そのユニークな特性は、様々な業界全体のアプリケーションの広い範囲に適しています。以下は、その主な応用分野の概要である:
ステンレス鋼443は、その耐食性と洗浄の容易さのためにキッチン用品業界で広く使用されています。一般的な用途は以下の通りです:
家電業界では、ステンレス鋼443の耐久性と審美的な魅力から利益を得る。一般的なアプリケーションは次のとおりです:
輸送部門では、ステンレス鋼443は、その強度と耐腐食性のために評価されています。一般的なアプリケーションは次のとおりです:
建設業界では、その耐久性と審美的な魅力のためにステンレス鋼443を利用しています。一般的な用途は以下の通りです:
ステンレス鋼443は、そのユニークな特性のために他の様々なアプリケーションでも使用されています。一般的な用途は以下の通りです:
当社では、主にステンレス鋼板の形でステンレス鋼443材料は、主に以下の業界で使用されています:
ステンレス鋼443は、耐久性、耐食性、美観を兼ね備え、様々な産業において多用途で価値ある材料であり続けています。
スチールタイプ | 21CT | SUS304 |
クロム | 21 | 18.2 |
ニッケル | – | 8.1 |
モリブデン | – | – |
チタン | 0.3 | – |
カーボン | 0.008 | 0.06 |
窒素 | 0.01 | 0.04 |
銅 | 0.43 | – |
*21CTはクロム含有量を21%に増やし、耐食性を向上させ、さらにチタンと銅元素を含んでいる。
*チタンは耐性を高める 粒界腐食 と溶接性を向上させる。
*銅は酸性物質に対する耐性を向上させる。
スチールタイプ | 21CT | SUS304 |
密度(g/cm3) | 7.74 | 7.93 |
密度(10-6Ω・cm) | 58 | 70 |
磁気 | はい | いいえ |
比熱 25℃(J/kg-℃) | 440 | 500 |
熱伝導率 100℃(W/m-℃) | 22.5 | 16.2 |
熱膨張率 20-100℃(10-6/℃) | 10.5 | 17.3 |
ヤング率(Gpa) | 204 | 193 |
304と比較して、21CTは持っています:低密度、同じ重量、より良い熱伝導性、より少ない熱膨張、磁性、および電磁調理器との使用に適した優れた特性のための材料面積の約2.5%増加を可能にする。
スチールタイプ | SUS443 | SUS304 |
降伏強度 (MPa) | 305 | 260 |
引張強さ (MPa) | 483 | 645 |
延長料金(%) | 31 | 60 |
平均R値 | 1.3 | 1 |
硬度 (Hv) | 161 | 185 |
コーンカップの突出量(mm) | 38.6 | 37.7 |
曲げやすさ曲げ角度 180°) | 良(R=0T) | 良(R=0T) |
R値は素材の深絞り性能を示す指標です。R値が高いほど、深絞り性能が優れている!
2リットルの水を沸騰させたときの試験結果グラフ。
結論 ガスやIHコンロで加熱する場合、443の熱伝導率はステンレス304よりも優れている!
注:より詳細な溶接技術データおよび溶接技能については、当社までお問い合わせください。

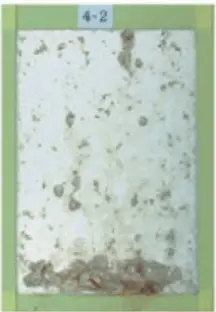

スチールタイプ | 繰り返し腐食試験 | 塩水噴霧試験(NSS) | 露出テスト | 溶接部品の腐食 | |
SUS443 | |||||
SUS304 |
耐食性の試験方法:
1.表面 #600 研磨ステンレス 鋼板塩水スプレー(5% NaCl、35℃、2時間)→乾燥(60℃、4時間)→湿潤(40℃、2時間)を30回繰り返す。
2.表面 #600 研磨ステンレス鋼板、中性塩水噴霧(5% NaCl、35℃)、1000 時間。
3.表面#600研磨ステンレス鋼板、千葉県、海岸から10mで9ヶ月間暴露、海塩吸着量0.25mg.dm-2.day-1。
4.TIG溶接、板厚0.8mm、接触開始アーク溶接、保護のためアルゴンガスを使用し、溶接後表面#600で研磨。
応力腐食割れ試験の比較:
スチールタイプ | 304ステンレス鋼 | 443ステンレス鋼 |
休憩の有無 | 破損は15時間以内に起こる。 | 100時間テスト後も破損なし |
試験後の外観 |
条件42% MgCl2U、JIS G 0576形状曲げ
結論: 304ステンレス鋼は応力腐食割れを起こす可能 性があるが、443ステンレス鋼にはその危険性はない。
EU ROHS認証 | 欧州連合(EU)の環境保護基準に適合(SGS認証済み |
国際保健資格 | GB-9684-1988 "ステンレス製食品器具及び容器の衛生基準 "の要求事項に適合。 |
ドイツLFGB認証 | ドイツの食品および商品に関する法律に準拠し、ステンレス製食器からの金属離脱に関する要件を満たしています。 |
米国FDA認証 | 米国の食品安全規制基準、およびステンレス製食器からの金属離脱に関する要件に適合。 |
