各種板金の曲げ限界寸法の計算式:まとめ

板金の曲げ限界を正確に計算する方法を疑問に思ったことはありませんか?この記事では、金属加工プロジェクトの精度を保証する、最小曲げ寸法と最大曲げ寸法を決定するために不可欠な公式とガイドラインについて説明します。これらの計算を理解することで、設計を最適化し、コストのかかるエラーを回避することができます。フランジ・サイズ、Z型ヘム、U型曲げの詳細を理解し、あなたの板金加工スキルを向上させる貴重な洞察を得てください。

目次

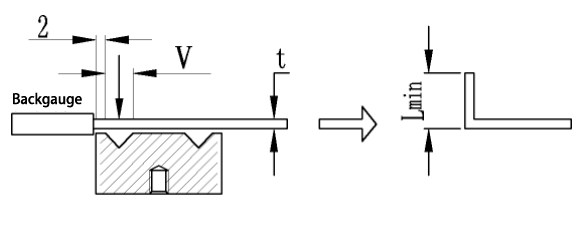

1. 最小フランジサイズ

Lmin =(V/2)+ 2 + t ......(7)

最小フランジサイズ "l"を表5に示す。

表5 ヘムの最小サイズL

L材料の厚さ t
1.01.21.52.02.53.04.05.0
下型溝の幅877.27.5
12  9.510
16    12.513
25     17.518.519.5

2.Z字型裾の中間の高さの最小値

Z型フランジの中心の高さは、V型溝の中心からダイの下端までの距離に影響される。

最低限 フランジング 高さは式(8)である:

Hmin =(V/2)+ 2.5+ 2t ......(8)

最小中間の高さ "H "については表6を参照。"、さまざまな厚さの素材に対応するZ型ヘムの。

表6 最小Z型ヘム中間の高さH

H材料の厚さ t
1.01.21.52.02.53.04.05.0
幅 下型 グルーヴV88.58.99.5
1211.512.5
1615.516.5
25212325

3.Z型折り返しの最大サイズ

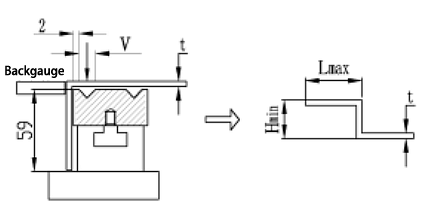

3.1 Z型折りの最大裏面サイズ(図6の通り)。

一般的なスイッチキャビネットの左扉はZ字型の折れ曲がりが特徴で、裏側の大きさは下型の高さとモールドベースの高さに影響される。

裏面の最大高さは式(9)である:

Lmax=59+t......(9)。

3.2 Z折りの中心高さが30未満の場合、表7は様々な材料厚さに対するZ折りの最大裏面サイズを示している。

Z折りの中心高さが大きい場合、ベンディングマシンの下型ベースの各部材の影響を受けることがある。このような場合、裏面の最大サイズを現場で決定する必要がある。

表7Z型ヘムの最大裏面サイズ

材料の厚さ t1.01.21.52.02.53.04.05.0
Lmax6060.260.56161.5626364

4.U字曲げ

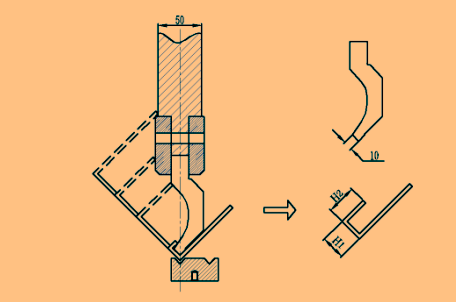

4.1 図7に描かれているように、U字型の裾の幅(H1)は過度に狭くすべきではなく、高さ(H2)は工作機械や金型の影響により過度に大きくすべきではない。

高さ(H2)が表5で指定された最小裾サイズに達したとき、幅(H1)の最小値は式(10)を用いて計算することができる。

H1 = 12 + 2t ...... (10)

図7

41.1 H1の値を表8に示す。

材料の厚さ t1.01.21.52.02.53.0
H1分141515161718

4.1.2 H1 の値が大きい場合、それを満たす必要がある:H2 < H1- 35.

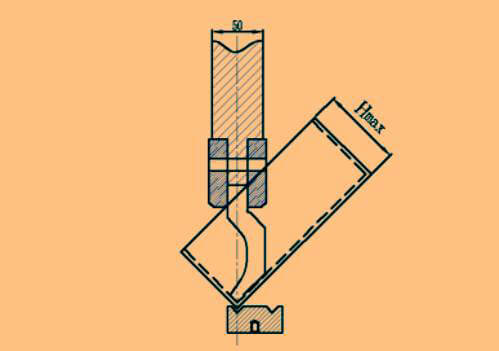

4.2 4つ折りの最大高さ H

図8に示すように、4つ折りの最大高さ(Hmax)は、金型の影響により175以下に制限される。

図8
