ステンレス鋼ねじ:引張強さ、トルク、降伏強さ、材料構成
この記事では、SUS304とSUS316ねじの引張強さ、降伏強さ、トルクなどの機械的特性を分解します。これらの小さな部品がどのように莫大な圧力に耐えるのか、ご覧ください。
トルクがかかったボルトやねじの破断点を決めるのは何だろうと考えたことはありますか?この記事では、様々な等級のステンレス鋼と炭素鋼ファスナーの破壊トルクの限界値について掘り下げます。これらの限界値を理解することで、プロジェクトに適したボルトを選択する方法を学び、安全性と信頼性を確保することができます。次の機械的な作業に向けて、その詳細を探り、貴重な洞察を得てください。
スレッド | 破壊トルク Tm (N.m) | ||
パフォーマンス・グレード | |||
50 | 70 | 80 | |
M1.6 | 0.15 | 0.2 | 0.24 |
M2 | 0.3 | 0.4 | 0.48 |
M2.5 | 0.6 | 0.9 | 0.96 |
M3 | 1.1 | 1.6 | 1.8 |
M4 | 2.7 | 3.8 | 4.3 |
M5 | 5.5 | 7.8 | 8.8 |
M6 | 9.3 | 13 | 15 |
M8 | 23 | 32 | 37 |
M10 | 46 | 65 | 74 |
M12 | 80 | 110 | 130 |
M16 | 210 | 290 | 330 |
上記の規格はGB3098.6-2000から派生したものです。

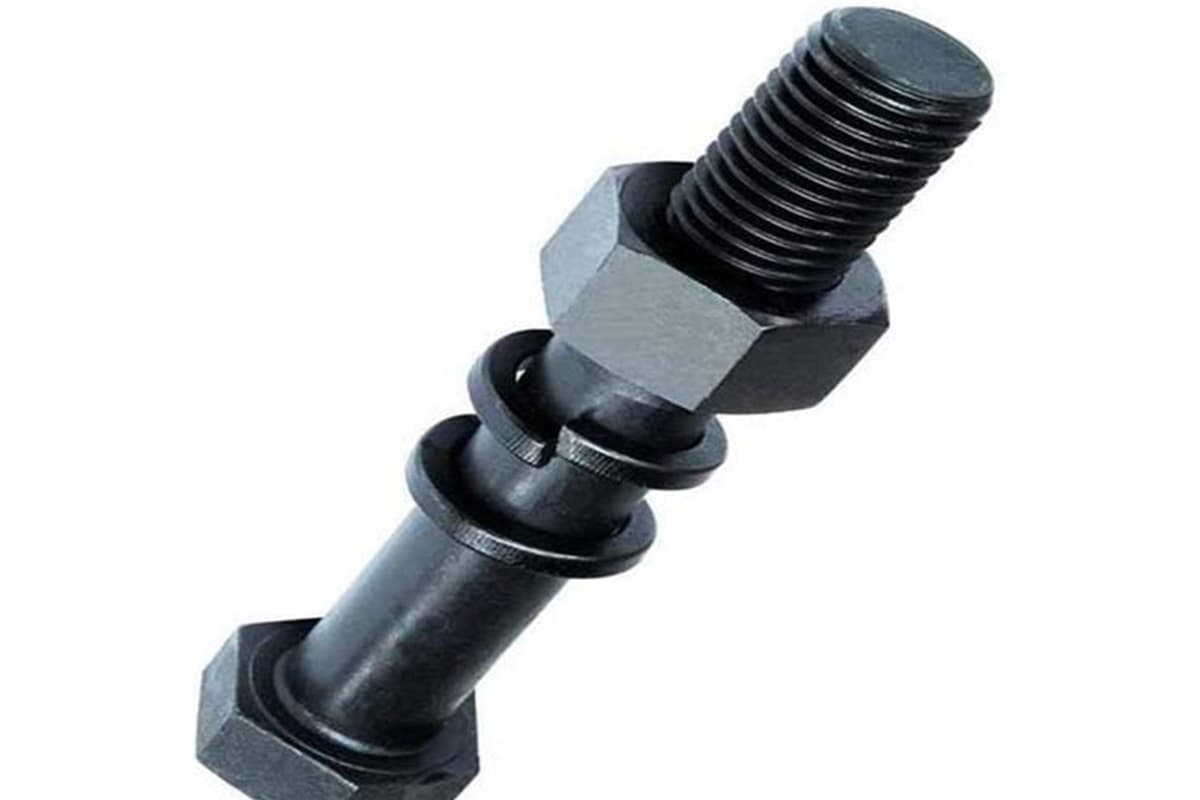

スレッド仕様 | ピッチ mm | 最小破壊トルク(単位:N.M.) | |||
8.8等級 | 9.8等級 | 10.9等級 | 12.9等級 | ||
M1 | 0.25 | 0.033 | 0.036 | 0.04 | 0.045 |
M1.2 | 0.25 | 0.075 | 0.082 | 0.092 | 0.1 |
M1.4 | 0.3 | 0.12 | 0.13 | 0.14 | 0.16 |
M1.6 | 0.35 | 0.16 | 0.18 | 0.2 | 0.22 |
M2 | 0.4 | 0.37 | 0.4 | 0.45 | 0.54 |
M2.5 | 0.45 | 0.82 | 0.9 | 1.0 | 1.1 |
M3 | 0.5 | 1.5 | 1.7 | 1.9 | 2.1 |
M3.5 | 0.6 | 2.4 | 2.7 | 3.0 | 3.3 |
M4 | 0.7 | 3.6 | 3.9 | 4.4 | 4.9 |
M5 | 0.8 | 7.6 | 8.3 | 9.3 | 10 |
M6 | 1 | 13 | 14 | 16 | 17 |
M7 | 1 | 23 | 25 | 28 | 31 |
M8 | 1.25 | 33 | 36 | 40 | 44 |
M8*1 | 1 | 38 | 42 | 46 | 52 |
M10 | 1.5 | 66 | 72 | 81 | 90 |
M10*1 | 1 | 84 | 92 | 102 | 114 |
M10*1.25 | 1.25 | 75 | 82 | 91 | 102 |
上記の規格はGB3098.13に由来する。
