油圧プレスラムの落下防止：専門家のアドバイス

航空、航空宇宙、エネルギー、自動車、家電製品などの産業の急速な発展に伴い、工場における油圧プレスの生産量と使用量は大幅に増加している。

社会がヒューマニゼーションに向かって進化する中、油圧プレスの安全システムにも、ヒューマニゼーションに配慮しつつ、安全性、安定性、信頼性が求められている。特に油圧プレスの安全保護対策は極めて重要である。

この記事の目的は、スライディング・ブロックのスライディングを防ぐためのいくつかの安全対策について簡単に説明することである。 油圧プレス 落ちないように。

スライダー油圧ロック装置

スライダーの油圧ロック装置は、通常、図1に描かれているように、スライダーの上面と上部クロスビームの下面、またはコラムの側面に設置される。

• 1 - アッパーブラケット
• 2 - 下部ブラケット
• 3ロックピン
• 4インパクトブロック
• 5 - 油圧シリンダー
• 6 - リミットを緩める
• 7 - ロック・イン・プレース・リミット

図1 スライダーロック装置の概略図

スライダーロック装置は、アッパーサポート、ロアサポート、ロックボルト、インパクトブロック、油圧オイルシリンダー、リミットスイッチ、スクリュー、ワッシャーなど複数の部品で構成されている。

取り付けは、ロアサポートをスライディングブロックの上面にネジとワッシャーで固定し、油圧オイルシリンダーをアッパーサポートに接続する。ロックボルトとストライカーをオイルシリンダーのピストンロッドに取り付け、アッパーサポートをアッパークロスビームの下面にネジとワッシャーで固定する。

インパクトブロックがリミットスイッチに接触すると、スイッチはデバイスが所定の位置にロックされているかロック解除されているかを示すメッセージを送信します。スライダーロック装置の物理的な表現については、図2を参照してください。

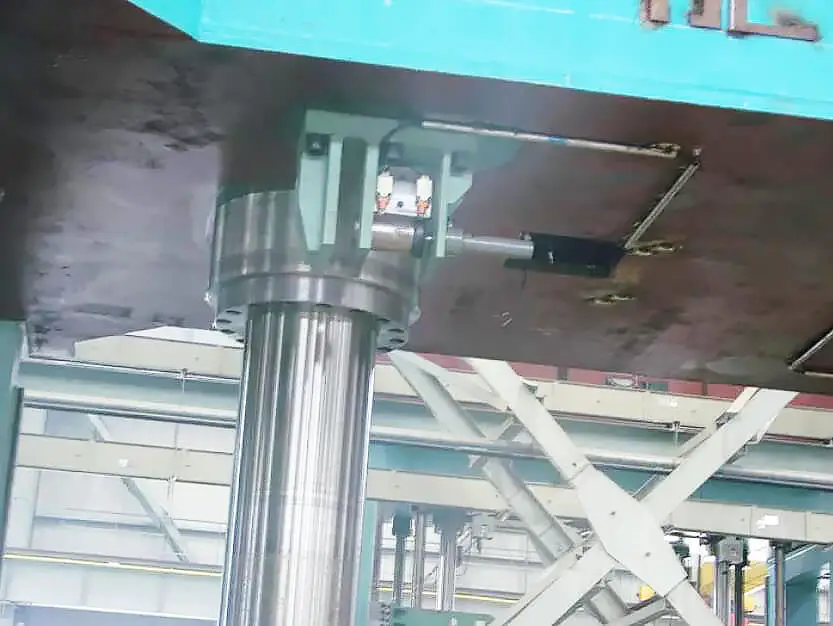

図2 スライダー・ロック装置の物理的図面

ロック動作：メインスライダーが上限位置にあるとき、ロックボタンを押すとロック装置が作動し、メインスライダーが自動的にロックされます。

ただし、メインスライダーが上限位置にない場合、ロックボタンを押すと、まずスライダーが上限位置まで上昇し、自動的にロックされる。

解除動作：スライダーが上限位置にあり、ロック装置が作動している場合、リリースボタンを押すと即座にロックが解除され、スライダーが解放されます。

ロック装置がかかっていてもスライダーが上限位置にない場合、解除ボタンを押すとスライダーがゆっくりと上限位置に戻り、ロックが解除されます。

油圧サポート安全回路

スライディングブロックの制御不能による落下を防止するため、ピストン主油シリンダー下室に二重支持安全回路を設け、安全性を確保している。

図3は、油圧式ダブルサポート安全回路の概略図である。この回路は、サポートバルブ、ソレノイドボールバルブ、ソレノイドバルブ、オーバーフローバルブ、パイプラインシステムから構成される。

電磁ボール弁(2)と電磁弁(3)が通電していないとき、支持弁(1)と支持弁(4)は閉じたままであり、オイルシリンダーの下室のオイルがオイルタンクに逆流するのを防ぎます。これにより、スライディングブロックが下方に移動することはありません。

• 1 - サポートバルブ
• 2 - 電磁ボールバルブ
• 3 - ソレノイドバルブ
• 4 - サポートバルブ
• 5 - オーバーフロー弁

図3 油圧式ダブルサポート安全回路の模式図

安全ボルト装置

図4は回転安全ボルト装置の構造図である。

固定リング(2)は止めネジで支柱(1)に固定され、支持体(6)はネジとワッシャで支柱の前面に固定される。回転アーム(4)はピンシャフト(5)を介して支持体(6)に取り付けられ、支柱(1)は回転アーム(4)の外端にある円形の穴に挿入される。さらに、スプリング(3)が固定リング(2)の重量を支えます。

リミットスイッチ(7)はコラムの前面にあります。

回転アーム(4)はピンシャフト(5)を中心に回転することができます。コラム(1)を作業台にねじ込んだり、コラムの外側に出したりすることで、リミットスイッチ(7)に信号を送り、ホストの動作と連動します。

• 1ストラット
• 2-保持リング
• 3スプリング
• 4回転アーム
• 5ピンシャフト
• 6ブラケット
• 7リミットスイッチ

図4 回転安全ボルトの構造図

作業を開始するには、回転アーム(4)を通してコラム(1)を外側に回転させ、しっかりと固定します。これが完了すると、リミットスイッチ(7)が信号を送り、プレス機は正常に作業モードに入ることができます。

金型やプレスの修理の際には、支柱(1)を作業テーブル部分にねじ込み、スライダーと金型の重量で作業テーブルに押し付けます。支柱(1)はスライディングブロック、金型、ピストンロッド、プランジャーロッド、その他の可動部品の重量を支えます。リミットスイッチ(7)が信号を送らない場合、プレス機はオペレーターの安全を確保するため、いかなる作業モードにも入ることができません。

安全ボルト装置は一般的に、回転操作に便利な柱の斜め前方に設置される。また、柱の内側に設置することもでき、構造形式は比較的多様である。安全ボルトの具体的な構造形式は、具体的な状況に応じて合理的に選択できる。

安全爪装置

図5は、安全爪装置の概略図である。

• 1ラック
• 2♭キー
• 3リミットスイッチ
• 4爪
• 5ブラケット
• 6気筒
• 7 - コネクティングロッド
• 8スプリング

図5 安全爪装置の模式図

ラック(1)は、フラットキー(2)を使って位置決めし、ネジとワッシャーでスライディングブロックの側面に固定する。

爪(4)はピン軸を用いてブラケット(5)に組み付けられ、オイルシリンダ(6)はネジとワッシャを用いて同じブラケット(5)に取り付けられる。爪(4)はコネクティングロッド(7)を介してオイルシリンダ(6)のピストンロッドに連結されている、 春 (8）など。

ブラケット(5)は、ネジとワッシャーでコラムの内側にしっかりと固定する。

オイルシリンダー(6)にはオイルを供給するためのロッドキャビティがあり、これにより爪(4)がリリースするように駆動されます。同時にリミットスイッチ(3)から信号が送られ、スライダーは下方に移動できる。

オイルシリンダー(6)にはオイル排出用のロッドキャビティもある。爪(4)がスプリング(8)によってリセットされると、ラック(1)にロックされ、スライダーを確実に保持します。

リミットスイッチ(3)が信号を送らない場合、スライダーは下方に移動できないため、オペレーターの安全が確保される。

シテマ・ユニット

図6に示すように、シテマの安全ロック装置により、スライディングブロックの落下を効果的に防止することができます。シテマ(3)は、連結プレート(4)、ネジ、ワッシャーなどを使ってアッパービームの上面に取り付け固定されます。プルロッド(1)はシテマ(3)とアッパービームを貫通し、ナット(6)とフランジ(5)を介してスライディングブロックに接続されます。さらに、シテマ（3）の上面には保護カバー（2）が取り付けられています。

• 1 - 保護カバー
• 2タイロッド
• 3セットマ
• 4-コネクティングプレート
• 5フランジ
• 6ナッツ

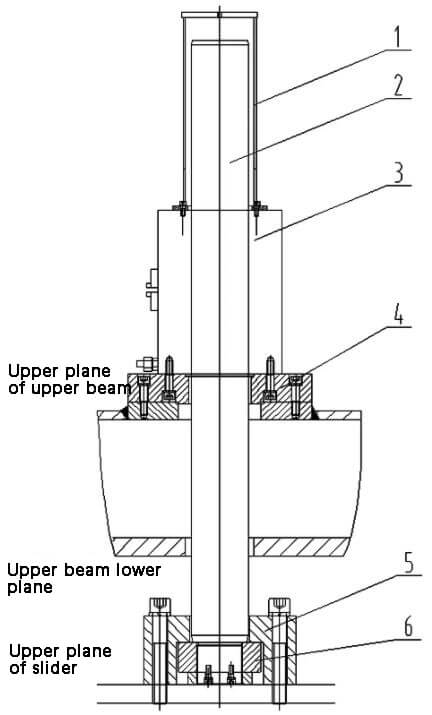

図6 シテマ安全ロック装置

シテマの安全性 締め付け この装置は、荷重と工具の接続を改善する際に、荷重を支える機械が故障した場合の人員保護と事故防止を確保するために使用されます。油圧または空圧システムの漏れや故障の際に事故を防止します。

安全クランプ装置は、機械的に安定した信頼性の高い方法で、スライダーをストローク内の任意の位置に保持するように設計されています。

自己補強型クランプ装置は、非常に高い安全性を確保する設計原理に基づいている。図7に示すように、プルロッド(1)は複数のくさび形クランプジョー(3)に囲まれており、各くさび形クランプジョーはガイドレールライニング(4)とドライブライニング(5)で組み立てられたフレーム(2)内に納められています。

• 1-タイロッド
• 2ラック
• 3ウェッジクロー
• 4 - ガイドレールライニング
• 5 - ドライブライニング
• 6スプリング
• 7 - ホールディングポジション
• 8 - ピストン

図7 シテマの構造原理図

ピストン(8)に圧力(P)がかかると、スプリング(6)が圧縮され、くさび爪を上昇した位置に保持し、プルロッド(1)が自由に動くことを可能にします。

ピストン(8)から圧力が解放されると、安全クランプ装置が直ちに作動します。スプリングがくさびクランプ爪（3）に圧力を加え、くさびクランプ爪がプルロッド（1）を固定して負荷装置を固定します。

しかし、荷重がプルロッド(1)を動かすまでは、クランプ力は発生しない。

プルロッド(1)の静止摩擦力による自己補強のため、くさび形のクランプ爪(3)はクランプ位置まで移動し、「e」の距離（設計直径によって異なりますが、約5～15mm）移動した後、位置(7)で停止します。

この動きは、力／パスのフェーズAと呼ばれる。

結論

以上、油圧プレスのスライディングブロックの落下を防止するための一般的な安全対策について簡単に説明した。

しかし、油圧プレスの安全保護対策は、機械の前後に安全ライトカーテンを設置する、両手操作ボタンを設置する、非常停止ボタンを設置する、油圧系統と電気系統のインターロック機能を設けるなど、他にも数多くある。これらの対策については、ここでは詳述しない。

現在、油圧プレスの安全保護措置は基本的に完璧であり、油圧プレスに対する社会的、人間的発展の安全要求を満たしている。
