完璧な垂直性不可欠な検査方法

製造工程で直角精度を確保するにはどうすればよいのでしょうか?この記事では、面と線の直角度を検査するさまざまな方法について掘り下げます。これらのテクニックをマスターすることで、製品の精度と品質を高め、コストのかかるエラーを回避することができます。精密測定へのアプローチを変える、わかりやすく効果的な検査方法をご覧ください。

目次

1. 2つの面の垂直性の検査方法。

(1) ベンチマーク面をプラットフォームと平行に磁石で支える。

(2) ダイヤルゲージを根元の曲がった部分から手前の端まで移動させ、測定値の差の最大値を直角度値とする。

注:測定は全長にわたって行われる。

2. 表面と直線の垂直性の検査方法。

(1) 図に示すように、被測定物を磁石で台の上に支える。

(2) ダイヤルゲージを被測定物に接触させ、B点でゼロ点、C点で確認する。

(3) ダイヤルゲージを被測定物に当てながら、指示範囲全体を上下に動かす。

(4) 0°と90°で測定を繰り返す。

(5) 各測定値の差の最大値を以下の式で算出する。

その結果得られる値が直角度値(0°→Xにおける読み取り値の最大差、90°→Yにおける読み取り値の最大差)である:

3. 線と面の直角度の検査方法。

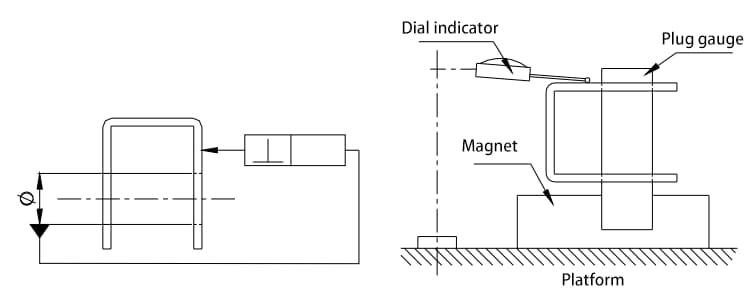

(1) 適切なプラグゲージを2つの基準穴に挿入し、磁石を使ってプラットフォームに対して直角に支持する。

(2) ダイヤルゲージ(またはハイトゲージ)で測定面上のすべての点を測定し、測定値の差の最大値を垂直度の値とする。
