레이저 열처리: 원리, 장점 및 응용 분야

1. 레이저 열처리 원리

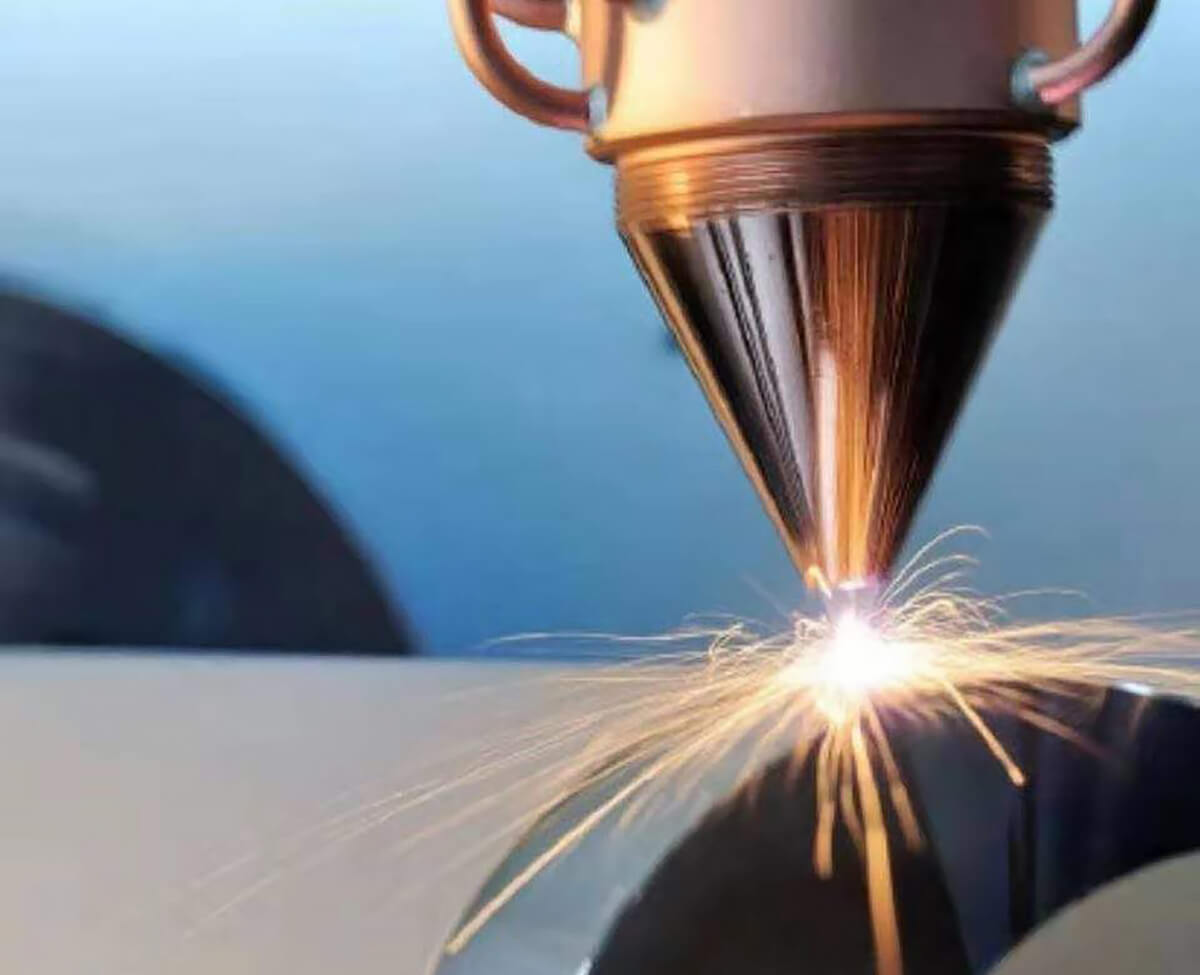

레이저 열처리는 고강도 레이저 방사선을 활용하여 금속 재료의 특성을 선택적으로 가열하고 수정하는 고급 표면 수정 기술입니다. 집중된 레이저 빔이 금속 표면에 충돌하면 처음에는 에너지의 일부가 반사됩니다. 그러나 반사가 극복되면 대부분의 레이저 에너지가 금속 표면을 투과하여 흡수됩니다.

이 흡수 과정은 금속 격자 내의 전자를 여기시켜 격자 원자 및 다른 전자들과 진동하고 충돌하게 합니다. 이러한 상호 작용은 열 에너지를 표면에서 벌크 재료로 빠르게 전달하여 가파른 온도 구배를 만듭니다. 그 결과 매우 높은 가열 속도와 그에 따른 빠른 냉각 속도가 발생하며, 이는 원하는 표면 경화 효과를 얻는 데 매우 중요합니다.

레이저 열처리의 주요 장점은 일반적으로 10^3 ~ 10^6 W/cm^2 범위의 매우 높은 출력 밀도를 제공할 수 있다는 점입니다. 이렇게 집중적으로 에너지를 투입하면 조사된 영역이 밀리초 이내에 오스테나이트화 온도(일반적으로 강철의 경우 900-1200°C)에 도달할 수 있습니다. 열 영향을 받는 영역을 정밀하게 제어할 수 있으므로 공작물의 벌크 특성에 영향을 주지 않고 국부적인 처리가 가능합니다.

레이저와 재료의 상호작용이 짧고 금속의 열전도율이 높기 때문에 열 입력은 대부분 표면층에 국한됩니다. 상대적으로 낮은 온도를 유지하는 주변의 벌크 재료는 효율적인 방열판 역할을 합니다. 이 고유한 "자체 담금질" 메커니즘은 종종 1000°C/s를 초과하는 빠른 냉각 속도를 촉진하며, 이는 외부 담금질 없이도 많은 강철에서 마르텐사이트 변형을 유도하기에 충분합니다.

빠른 가열과 냉각의 조합으로 처리된 표면층에 경도, 내마모성, 피로 강도가 향상된 세련된 미세 구조가 만들어집니다. "변형 경화" 또는 "레이저 경화"라고도 하는 이 공정은 레이저 파라미터와 재료 특성에 따라 0.1~1.5mm 범위의 케이스 깊이를 생성할 수 있습니다.

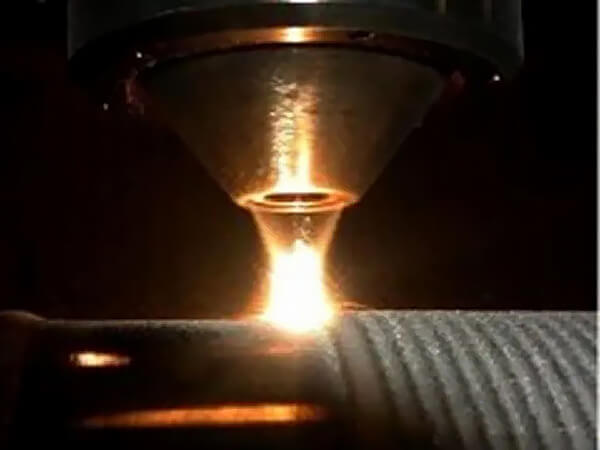

레이저 클래딩 기술

2. 레이저 열처리의 장점과 단점

레이저 열처리는 고출력 밀도 레이저 빔을 사용하여 금속의 표면 특성을 변경하는 고급 표면 수정 기술입니다. 이 프로세스는 상변환 경화(표면 마르텐사이트 변형 등), 표면 합금화 및 기타 변형 등 다양한 변형을 유도하여 기존 방법으로는 얻을 수 없는 독특한 표면 구성, 미세 구조 및 특성을 구현할 수 있습니다.

레이저 열처리를 통해 주철의 표면 경도를 60 HRC(로크웰 C 경도) 이상으로 높일 수 있으며, 중탄소강 및 고탄소강은 70 HRC 이상의 표면 경도를 달성할 수 있습니다. 이러한 개선으로 내마모성, 피로 강도, 내식성, 내산화성이 크게 향상되어 처리된 부품의 수명이 연장됩니다.

유도 경화, 침탄, 질화 등 기존의 열처리 공정과 비교했을 때 레이저 열처리는 몇 가지 뚜렷한 장점을 제공합니다:

1. 재료 효율성: 처리된 재료의 기존 표면 구조만 변경하는 공정이므로 추가 재료가 필요하지 않습니다.
2. 제어 가능한 수정 레이어: 처리된 레이어는 0.1~0.8mm 범위의 깊이로 정밀하게 조정할 수 있어 특정 애플리케이션 요구 사항을 유연하게 충족할 수 있습니다.
3. 왜곡 최소화: 높은 전력 밀도와 짧은 상호 작용 시간(일반적으로 10^-2~10초)으로 열 왜곡과 전반적인 치수 변화가 최소화되어 고정밀 부품의 최종 처리 단계에 이상적입니다.
4. 처리 유연성: 고급 빔 전달 시스템을 사용하면 깊은 구멍, 내부 표면, 블라인드 홀, 홈 등 복잡한 형상을 정밀하게 타겟팅할 수 있습니다. 이를 통해 접근하기 어려운 영역을 선택적으로 국소 처리하고 처리할 수 있습니다.
5. 광범위한 적용 범위: 레이저 열처리는 강철, 주철 및 일부 비철 합금을 포함한 다양한 금속 및 합금에 적용할 수 있습니다.

하지만 레이저 열처리에는 몇 가지 문제도 있습니다:

1. 제한된 치료 영역: 레이저 스팟 크기가 작기 때문에 더 넓은 표면을 치료하기 위해서는 여러 개의 겹치는 기술, 대면적 스팟 기술, 디포커싱 방법 또는 스캐닝 시스템을 사용해야 합니다. 이로 인해
   a) 인접한 스캐닝 대역 간의 미세 경도 변동.
   b) 금속학적 분석을 통해 관찰할 수 있는 처리된 코팅의 거시적 주기적 성능 변화.
2. 전력 밀도 트레이드오프: 대면적 스팟 기술을 사용할 때 더 넓은 면적을 커버하기 위해 빔 직경을 늘리면 주어진 출력 전력에 대한 전력 밀도가 낮아집니다. 이로 인해 레이저 치료와 관련된 높은 에너지 밀도와 빠른 가열의 장점이 손상될 수 있습니다.
3. 장비 비용: 고출력 레이저 시스템 및 관련 장비는 비용이 많이 들기 때문에 광범위한 채택이 제한될 수 있습니다.
4. 깊이 제한: 처리 깊이는 일반적으로 기존의 일부 열처리 방법에 비해 얕기 때문에 깊은 케이스 경화가 필요한 애플리케이션에는 적합하지 않을 수 있습니다.
5. 표면 상태 민감도: 표면 반사율에 따라 공정 효율과 품질이 영향을 받을 수 있으므로 표면 처리에 대한 신중한 고려가 필요하며 추가 조치 없이는 반사율이 높은 재료에 적용이 제한될 수 있습니다.

이러한 어려움에도 불구하고 레이저 열처리의 고유한 기능은 특히 고정밀 부품 및 국소 표면 엔지니어링 응용 분야에서 현대 제조 분야에서 매우 중요한 도구로 활용되고 있습니다.

레이저 열처리 적용

레이저 열처리는 다양한 금속 부품의 표면 개질 공정에 혁신을 가져왔습니다. 정밀성과 다용도로 인해 자동차, 야금, 석유, 중장비, 농업 장비, 항공우주 및 항공과 같은 첨단 기술 분야와 같이 내마모성과 내구성이 가장 중요한 산업에서 특히 유용하게 활용되고 있습니다.

1. 자동차 산업

자동차 업계에서는 핵심 부품의 성능을 향상시킬 수 있는 레이저 열처리를 채택하고 있습니다. 이 기술은 실린더 블록, 실린더 라이너, 크랭크샤프트, 캠샤프트, 밸브 시트와 같은 부품에 광범위하게 적용됩니다.

예를 들어, 제너럴 모터스는 자동차 부품 열처리를 위해 다양한 고출력 레이저(일반적으로 수 킬로와트 범위)를 사용합니다. 주목할 만한 응용 분야 중 하나는 CO2 레이저를 사용한 정류자 쉘 내벽의 선택적 경화입니다. 이 공정은 생산 효율을 획기적으로 개선하여 일일 생산량이 기존 방식보다 4배 증가한 30,000세트에 달합니다. 그 결과 부품의 내마모성이 뛰어나고 수명이 길어져 전반적인 차량 신뢰성과 성능에 기여합니다.

2. 대형 기관차 제조

기관차 업계에서는 중요 부품의 수명을 크게 늘리기 위해 레이저 열처리를 도입했습니다. 이 기술은 특히 다음과 같은 대규모 부품을 처리하는 데 효과적입니다:

• 크랭크샤프트: 저널과 핀 표면의 레이저 경화로 내마모성과 피로 강도가 향상됩니다.
• 실린더 라이너: 상부 보어 영역을 선택적으로 경화하여 긁힘에 대한 내성을 향상시키고 마모를 줄입니다.
• 메인 스프링: 표면 처리로 피로 수명과 내식성을 높였습니다.

기관차 생산의 필수적인 부분인 금형 제조도 레이저 열처리의 이점을 누리고 있습니다. 금형의 복잡한 형상과 고정밀 요구 사항으로 인해 금형이 조기에 마모되고 교체 비용이 많이 드는 경우가 많습니다. 레이저 표면 경화는 다음과 같은 솔루션을 제공합니다:

• 치수 정확도 저하 없이 금형의 수명을 두 배로 늘릴 수 있습니다.
• 전체 금형에 영향을 주지 않고 마모가 심한 부위를 국소적으로 처리할 수 있습니다.
• 다양한 모양과 크기의 금형을 제한 없이 유연하게 처리할 수 있습니다.

금형 제조에 레이저 열처리를 도입함으로써 비용을 크게 절감하고 가동 중단 시간을 줄이며 제품 품질을 개선할 수 있었습니다. 이 기술이 계속 발전함에 따라 기관차 제조에 대한 적용이 확대되어 이러한 중요한 운송 자산의 내구성과 성능이 더욱 향상될 것으로 예상됩니다.

레이저 표면 처리 기술에는 레이저 위상 변환, 레이저 클래딩, 레이저 합금, 레이저 표면 복합 처리 등 여러 기술이 포함됩니다.

3. 레이저 표면 담금질

(1) 레이저 표면 담금질 원리

레이저 표면 담금질은 고에너지 레이저 빔을 사용하여 금속 공작물의 표면층을 오스테인화 점 이상의 온도까지 빠르게 가열하는 고급 열처리 공정입니다. 레이저 빔이 이동함에 따라 가열된 영역은 더 차가운 벌크 재료로의 열전도로 인해 빠르게 자체 냉각됩니다. 이러한 급속 냉각은 오스테나이트를 내마모성이 높은 단단한 미세 구조인 마르텐사이트로 변환합니다. 이 공정은 표면에 압축 잔류 응력 층을 유도하여 코어 특성에 영향을 주지 않으면서도 소재의 피로 강도와 내마모성을 크게 향상시킵니다.

(2) 레이저 표면 담금질의 특성

최근 레이저 표면 담금질의 발전으로 공정 중에 외부 압력을 가하고 담금질 후 해제하면 잔류 압축 응력을 크게 증가시킬 수 있다는 사실이 밝혀졌습니다. 이러한 혁신은 처리된 공작물의 압축 및 피로 강도를 더욱 향상시켜 이 기술의 잠재적 적용 범위를 넓혔습니다.

레이저 표면 담금질에 내재된 빠르고 국소적인 가열 및 냉각 사이클은 벌크 재료로의 열 전달을 최소화합니다. 그 결과 열 왜곡이 기존 고주파 담금질 방법에서 관찰되는 열 왜곡의 1/3~1/10 수준으로 감소합니다. 왜곡이 최소화되면 후처리 가공의 필요성이 크게 줄어들어 전체 제조 비용이 절감되고 치수 정확도가 향상됩니다.

레이저 표면 담금질은 자체 냉각 공정으로 담금질이 필요하지 않으므로 환경 친화적이고 깨끗한 열처리 방법입니다. 이 공정은 기존 레이저 가공 시스템에 원활하게 통합할 수 있어 복합 가공이 가능하고 자동 생산 라인이 용이합니다. 이러한 통합으로 제조 효율성이 향상되고 취급 요구 사항이 줄어듭니다.

레이저 가공의 비접촉 특성 덕분에 기존 방식으로는 처리하기 어려운 좁은 홈, 내부 표면, 국소 부위 등 복잡한 형상을 정밀하게 처리할 수 있습니다. 이러한 다용도성 덕분에 레이저 표면 담금질은 복잡한 디자인의 중요 부품을 처리하는 데 특히 유용합니다.

(3) 레이저 표면 담금질의 응용 분야

레이저 표면 담금질의 고유한 장점으로 인해 다양한 산업 분야에서 널리 채택되고 있습니다. 자동차 부문에서는 엔진 실린더 블록의 내마모성을 3배 이상 향상시켜 엔진 수명과 성능을 크게 연장하는 것으로 나타났습니다. 금속 가공 분야에서는 열연 강판 전단 기계의 절삭날 수명을 두 배로 늘려 가동 중단 시간과 교체 비용을 줄였습니다.

레이저 표면 담금질은 공작 기계 산업에서 가이드 레일을 처리하여 내마모성을 향상하고 장기간 정밀도를 유지하기 위해 광범위하게 사용됩니다. 동력 전달 시스템에서는 기어 톱니 표면에 이 공정을 적용하여 하중 지지력과 내구성을 획기적으로 개선합니다. 자동차 및 항공우주 산업에서는 레이저 담금질 엔진 크랭크샤프트 크랭크 넥과 캠의 내마모성과 내피로성이 뛰어나다는 이점이 있습니다.

이 기술은 다양한 절삭 날의 내구성을 향상시키는 데 사용되는 공구 및 금형 산업에도 혁명을 일으켰습니다. 이 기술을 적용함으로써 공구 수명, 절삭 성능 및 전반적인 제조 효율성이 크게 향상되었습니다.

내마모성과 생체 적합성을 개선하기 위한 생체 의학 임플란트 처리, 열악한 환경에서 작동 수명을 연장하기 위한 풍력 터빈 기어 및 샤프트와 같은 재생 에너지 분야 부품의 표면 경화 등 새로운 응용 분야가 등장하고 있습니다.
