Viga H vs. Viga I: 14 diferenças explicadas

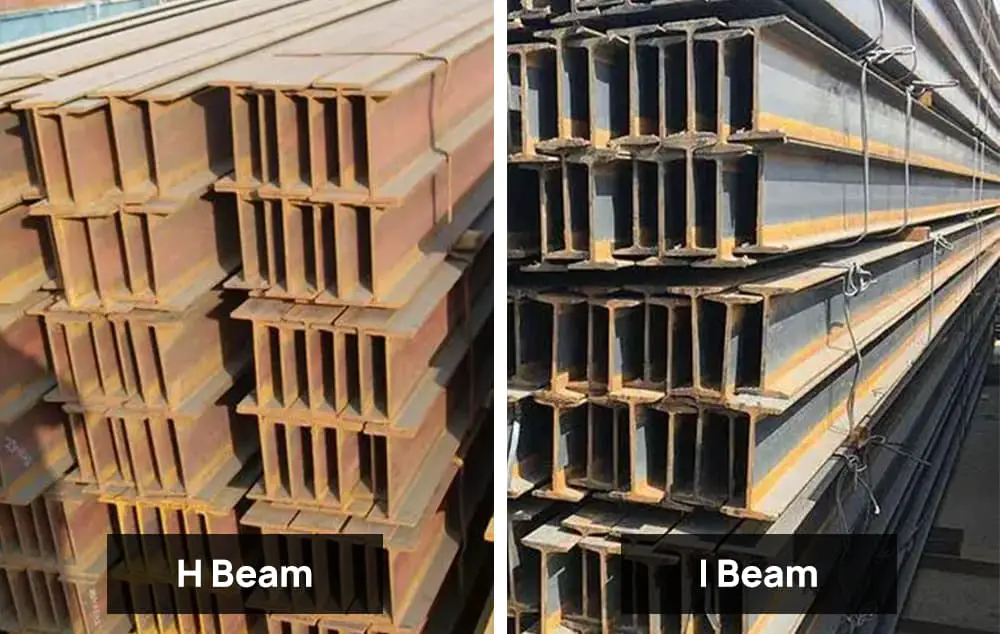

Vigas H vs Vigas I

As vigas em I e as vigas em H são componentes estruturais de aço essenciais utilizados extensivamente na construção e na engenharia. Embora partilhem algumas semelhanças, as suas diferenças de forma, propriedades estruturais e aplicações tornam cada uma delas adequada a tipos específicos de projectos.

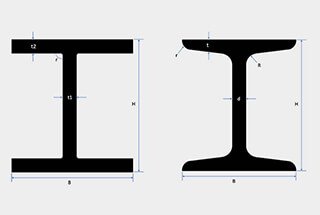

Forma e aspeto estrutural

Vigas em I:

• Assemelham-se à letra "I" com um centro esguio (teia) ladeado por duas secções mais largas (flanges).
• A superfície interna da flange é inclinada, resultando num exterior mais fino e num interior mais espesso.
• Normalmente, são mais leves e mais económicos.

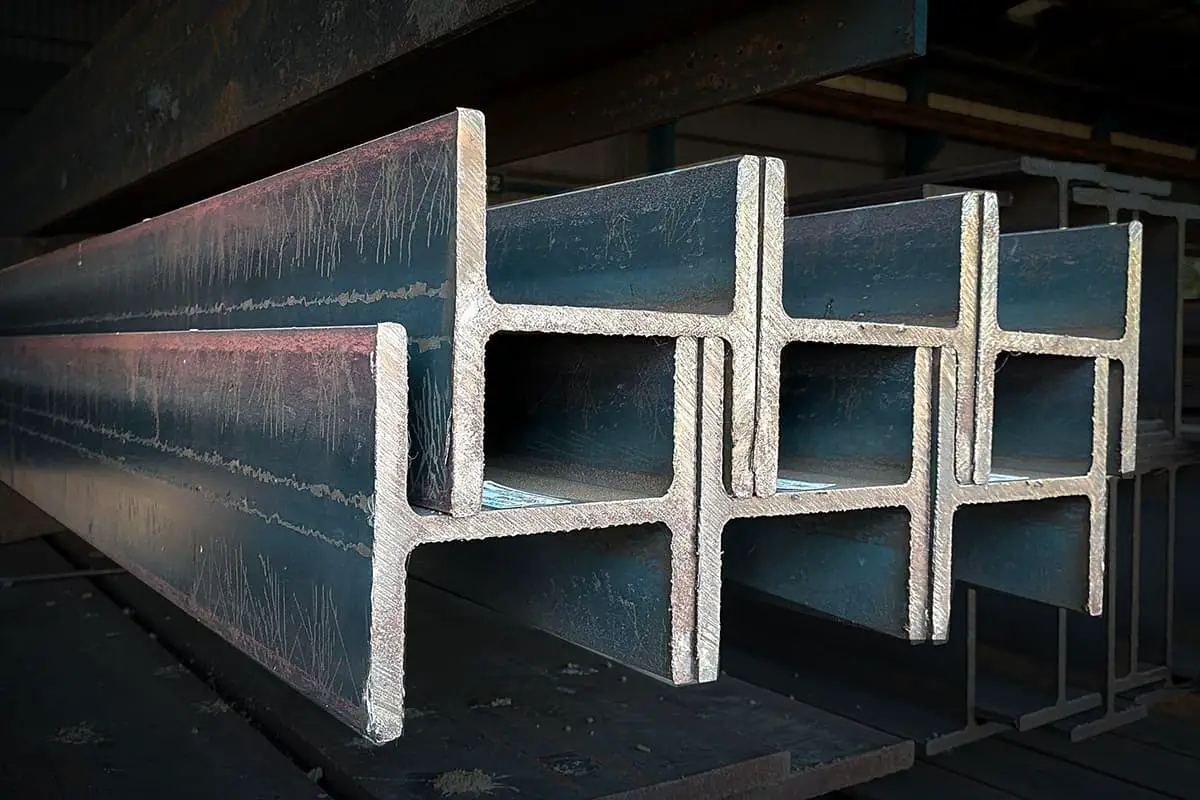

Vigas H:

• Assemelham-se à letra "H" com largura e altura iguais.
• A superfície interna da flange não tem inclinação, com superfícies superior e inferior paralelas.
• Geralmente mais fortes e mais resistentes à flexão.

Desempenho de suporte de carga

As diferenças estruturais entre as vigas em I e as vigas em H resultam em desempenhos de suporte de carga distintos:

• Vigas H: Com superfícies de flange paralelas e sem inclinação, as vigas H têm propriedades seccionais superiores. Isto torna-as mais adequadas para paredes estruturais e projectos de construção em grande escala.
• Vigas em I: Devido às suas abas inclinadas, as vigas em I são mais leves e mais económicas, o que as torna ideais para edifícios com grandes vãos onde a redução de peso é crucial.

Âmbito de aplicação

Vigas H:

• Amplamente utilizados em edifícios de estrutura metálica devido às suas excelentes propriedades seccionais.
• Normalmente utilizado para estacas, colunas, vigas e outros componentes estruturais.
• Ampla aplicabilidade em vários domínios da construção.

Vigas em I:

• Podem ser utilizadas em vigas e estruturas semelhantes, mas a sua aplicação é relativamente limitada em comparação com as vigas H.
• Utilizado principalmente em cenários em que se dá prioridade à leveza e à relação custo-eficácia.

Processo de fabrico

Os processos de fabrico das vigas H e das vigas I diferem significativamente:

• Vigas em I: Fabricado com um único conjunto de rolos horizontais.
• Vigas H: Requerem um conjunto adicional de rolos verticais devido ao seu banzo mais largo sem inclinação (ou com uma inclinação muito ligeira). Esta etapa adicional torna o processo de laminagem das vigas H mais complexo.

Requisitos de material

Vigas em I:

• Utilizado principalmente na indústria mecânica.
• Exigir materiais de elevada resistência para satisfazer requisitos mecânicos específicos.

Vigas H:

• Utilizados em vários domínios devido à sua ampla aplicabilidade e rentabilidade.
• Os requisitos em termos de materiais são geralmente menos rigorosos do que os das vigas em I, centrando-se mais no desempenho estrutural e na eficiência económica.

Aqui está uma tabela que compara o aço da viga H com o aço da viga I:

Leitura relacionada: Calculadora de peso de viga H e viga I online

Diferenças entre a viga H e a viga I

1. Dimensões da secção transversal

Vigas em I:

• Têm dimensões relativamente altas e estreitas na secção transversal.
• Apresentar diferenças significativas no momento de inércia entre os dois flanges principais.
• Normalmente utilizado em componentes que se dobram no plano da alma ou como parte de componentes estruturais do tipo treliça.
• Inadequado para componentes axialmente comprimidos ou componentes com flexão perpendicular ao plano da banda, limitando o seu âmbito de aplicação.

Vigas H:

• Apresentam uma secção transversal mais equilibrada com flanges mais largos.
• Concebidos para um desempenho mais eficaz e para aumentar a capacidade de carga.
• Adequado para uma gama mais ampla de aplicações, incluindo componentes axialmente comprimidos e componentes que se dobram em várias direcções.

2. Aplicações

Viga H em aço:

• Considerado um perfil eficiente e económico, juntamente com o aço de paredes finas enformado a frio e as chapas de aço perfiladas.
• Facilita as ligações com parafusos de alta resistência e outros componentes devido às superfícies interiores e exteriores paralelas.
• Disponível numa vasta gama de tamanhos e modelos, simplificando a conceção e a seleção.

Viga em I Aço:

• Normalmente utilizado em vigas de gruas e noutras aplicações específicas em que as secções transversais altas e estreitas são vantajosas.

3. Largura da flange

Viga H em aço:

• As flanges têm a mesma espessura, disponíveis em secções laminadas ou secções montadas soldadas a partir de três chapas.
• Requer um conjunto adicional de rolos verticais durante o processo de laminagem devido às flanges mais largas e à inclinação mínima.

Viga em I Aço:

• Secções laminadas com uma inclinação de 1:10 no interior das flanges devido a variações no processo de produção.
• Utiliza um conjunto de rolos horizontais durante o processo de laminagem.

4. Adequação à compressão e à flexão

Viga H em aço:

• Categorizados em flange estreita, flange larga e tipos de estacas de aço (hz, hk, hu) de acordo com a norma nacional chinesa GB/T11263-1998.
• As vigas H de abas estreitas são adequadas para vigas ou componentes de flexão.
• As vigas H de abas largas e as estacas H são adequadas para componentes axialmente comprimidos ou componentes de flexão.

Viga em I Aço:

• Geralmente menos eficazes em termos de peso, w, ix e iy em comparação com as vigas H.

5. Direção de suporte da força

Vigas em I:

• Têm larguras de flange mais pequenas e alturas maiores, capazes de suportar forças unidireccionais.

Vigas H:

• Com ranhuras mais profundas e flanges mais espessas, podem suportar forças em duas direcções.

6. Estabilidade em edifícios de estrutura metálica

Vigas H:

• Proporcionam uma melhor estabilidade devido às suas ranhuras mais profundas e flanges mais espessas.

Vigas em I:

• Sozinhos são insuficientes para os edifícios modernos de estrutura metálica, e mesmo as vigas em I espessadas utilizadas como pilares de suporte de carga podem tornar-se instáveis.

7. Utilização em componentes estruturais

Vigas H:

• Adequado para colunas de suporte de carga e outros componentes estruturais devido às propriedades mecânicas superiores da secção transversal.

Vigas em I:

• Normalmente utilizado apenas para vigas.

8. Espessura da flange

Vigas H:

• Têm uma espessura de flange uniforme, contribuindo para uma maior rigidez lateral e resistência à flexão.
• Mais leves do que as vigas em I com as mesmas características.

Vigas em I:

• Os flanges variam em espessura, sendo mais grossos junto à alma e mais finos no exterior.

9. Processo de fabrico

Vigas H:

• Requerem processos e equipamentos de laminação mais complexos devido a flanges mais largos e inclinação mínima.

Vigas em I:

• Enrolado com um conjunto de rolos horizontais, o que simplifica o processo.

10. Tipos e utilizações específicos

Vigas H:

• HW: Vigas H com altura e largura do banzo aproximadamente iguais, utilizadas como pilares rígidos de aço em estruturas de betão armado ou como pilares principais em estruturas de aço.
• HM: Vigas H com uma relação altura/largura do banzo de aproximadamente 1,33 a 1,75, utilizadas em estruturas de aço como pilares de pórticos ou vigas de pórticos em estruturas com cargas dinâmicas.
• HN: Vigas H com uma relação altura/largura do banzo igual ou superior a 2, utilizadas principalmente para vigas.

Vigas em I:

• Têm um objetivo semelhante ao das vigas HN, mas são geralmente menos versáteis.

No mundo da construção e da engenharia, a seleção da viga certa - viga H ou viga I - é crucial para garantir a integridade estrutural, a eficiência de custos e o sucesso global do projeto. Embora ambas as vigas ofereçam vantagens únicas, as vigas H são geralmente mais versáteis e adequadas para uma gama mais vasta de aplicações devido à sua secção transversal equilibrada e propriedades mecânicas superiores.

Quais são as diferenças específicas no desempenho de suporte de carga entre vigas I e vigas H?

As diferenças específicas no desempenho de suporte de carga entre vigas I e vigas H são cruciais para a seleção do elemento estrutural adequado em aplicações de engenharia. Segue-se uma comparação pormenorizada:

Direção da carga

Vigas H

• Suporte de carga multidirecional: As vigas H, com a sua maior largura de aba e espessura de alma, são concebidas para suportar forças em várias direcções. Isto torna-as altamente versáteis e adequadas para projectos estruturais complexos onde as cargas podem ser aplicadas a partir de vários ângulos.
• Flexibilidade na conceção: A capacidade de suportar cargas em duas direcções permite que as vigas H se adaptem a uma gama mais ampla de cenários de aplicação, tornando-as ideais para colunas e outros elementos estruturais que requerem apoio multidirecional.

Vigas em I

• Suporte de carga vertical: As vigas em I são utilizadas principalmente para vigas transversais e são concebidas para suportar cargas principalmente na direção vertical. As suas abas mais estreitas tornam-nas menos eficazes para suportar forças laterais do que as vigas H.
• Aplicações específicas: Devido às suas características de suporte de carga, as vigas em I são frequentemente utilizadas em aplicações em que a carga principal é vertical, como em vigas de pavimento e pontes.

Propriedades mecânicas

Vigas H

• Propriedades mecânicas superiores: A forma da secção transversal das vigas H é economicamente mais razoável, conduzindo a uma extensão uniforme durante a laminagem e a uma menor tensão interna. Isto resulta em melhores propriedades mecânicas, incluindo um módulo de secção mais elevado e um peso mais leve.
• Eficiência e estabilidade: As vigas H poupam mais metal e proporcionam uma melhor capacidade de carga e estabilidade nas mesmas condições do que as vigas I.

Vigas em I

• Design tradicional: Embora as vigas em I tenham sido amplamente utilizadas devido à sua simplicidade, não oferecem o mesmo nível de eficiência mecânica que as vigas H. A sua conceção conduz a tensões internas mais elevadas e a uma extensão menos uniforme durante a laminagem.

Conveniência de construção

Vigas H

• Facilidade de soldadura e união: A conceção das vigas H permite soldaduras e uniões mais simples, o que aumenta a eficácia da construção. O resultado é uma economia significativa de materiais e de tempo de construção.
• Melhoria da eficiência da construção: As melhores propriedades mecânicas por unidade de peso das vigas H contribuem para processos de construção mais rápidos e económicos.

Vigas em I

• Construção complexa: As abas mais estreitas das vigas em I podem tornar a soldadura e as uniões mais difíceis, aumentando potencialmente o tempo e os custos de construção.

Capacidade de carga

Vigas H

• Maior flexibilidade e economia: As vigas H podem atingir capacidades de carga semelhantes às dos materiais quadrados de aço através de uma organização estrutural racional. São frequentemente mais económicas, proporcionando uma maior flexibilidade na conceção e aplicação.
• Suporte Multidirecional: A capacidade de suportar cargas em várias direcções aumenta a capacidade de carga global das vigas H, tornando-as adequadas para uma vasta gama de aplicações de engenharia.

Vigas em I

• Capacidade de carga específica: Embora as vigas I possam ter uma capacidade de carga ligeiramente superior em condições específicas (por exemplo, b=h, mesma dimensão), não têm a flexibilidade e a economia das vigas H em diversas aplicações.

Em resumo, as vigas H oferecem várias vantagens em relação às vigas I em termos de desempenho de suporte de carga:

• Suporte de carga multidirecional: As vigas H podem suportar forças de várias direcções, proporcionando maior flexibilidade na conceção estrutural.
• Propriedades mecânicas superiores: As vigas em H têm uma forma de secção transversal mais eficiente, o que conduz a melhores propriedades mecânicas e estabilidade.
• Conveniência de construção: A soldadura e a união mais simples das vigas H melhoram a eficácia da construção e reduzem os custos.
• Maior flexibilidade e economia: As vigas H oferecem uma melhor capacidade de carga e são mais económicas em muitas aplicações.

Estas diferenças fazem com que as vigas H sejam o material preferido em muitas aplicações de engenharia, particularmente quando o apoio multidirecional e a eficiência de construção são críticos.

O que distingue o processo de laminagem vertical de vigas de aço H do processo de laminagem horizontal de vigas de aço I normais?

O processo de laminagem vertical de vigas de aço H e o processo de laminagem horizontal de vigas de aço I normais distinguem-se por vários factores-chave, influenciados principalmente pelas características estruturais das vigas e pela complexidade do equipamento de laminagem necessário.

Características estruturais e requisitos de laminagem

Viga H em aço

• Flanges mais largas com inclinação mínima: O aço de viga H apresenta flanges mais largas que são planas ou têm uma inclinação muito ligeira. Esta conceção exige um processo de laminagem mais complexo.
• Processo de laminagem vertical: Devido às flanges mais largas e planas, o processo de laminagem do aço de viga H requer um conjunto adicional de rolos verticais. Isto é essencial para moldar corretamente as flanges e garantir que estas mantêm a sua integridade estrutural.
• Configuração de equipamento complexo: O equipamento utilizado para a laminagem de vigas de aço H é mais sofisticado. A alma da viga H é laminada até ao batente entre os rolos de grau superior e inferior, enquanto as abas são moldadas simultaneamente entre os rolos horizontais e verticais. Esta dupla ação de laminagem garante a formação precisa do perfil distinto da viga H.

Viga em I normal de aço

• Flanges mais estreitas com inclinação: As vigas de aço comuns em I têm flanges mais estreitas que, normalmente, têm uma inclinação percetível. Esta conceção mais simples permite um processo de laminagem menos complexo.
• Processo de laminagem horizontal: O processo de laminagem de uma viga de aço normal em I consiste essencialmente em rolos horizontais. A geometria mais simples da viga I permite-lhe ser moldada eficazmente com apenas um conjunto de rolos horizontais.
• Configuração de equipamento mais simples: A tecnologia e o equipamento de produção para a laminagem do aço normal para vigas em I são menos complexos do que os do aço para vigas H. Os rolos horizontais são suficientes para moldar a alma e os flanges da viga em I, tornando o processo mais simples e menos dispendioso.

Tecnologia de produção e configuração de equipamentos

Viga H em aço

• Rolos verticais adicionais: A necessidade de rolos verticais, para além dos rolos horizontais, aumenta a complexidade da configuração do laminador. Esta configuração permite um controlo preciso da forma e das dimensões da viga H.
• Acções de rolamento simultâneas: A alma e os flanges são laminados simultaneamente, mas em orientações diferentes (horizontal para a alma e vertical para os flanges), o que exige uma sincronização e um controlo cuidadosos.

Viga em I normal de aço

• Conjunto único de rolos horizontais: A utilização de um único conjunto de rolos horizontais simplifica o processo de laminagem. A alma e os flanges são moldados numa única passagem, reduzindo a necessidade de equipamento e ajustes adicionais.
• Sincronização menos complexa: A geometria e o processo de laminagem mais simples da viga de aço em I significam que é necessária uma menor sincronização e controlo, o que agiliza a produção e reduz a possibilidade de erros.

A principal diferença entre o processo de laminagem vertical do aço de viga H e o processo de laminagem horizontal do aço de viga I normal reside nas características estruturais das vigas e na consequente complexidade do equipamento de laminagem. A viga de aço H, com as suas abas mais largas e planas, requer um conjunto adicional de rolos verticais e um processo de laminagem mais complexo para obter a forma pretendida. Em contrapartida, o aço normal para vigas I, com as suas abas mais estreitas e inclinadas, pode ser efetivamente laminado através de um processo de laminagem horizontal mais simples. Esta diferença nos métodos de laminagem conduz a variações significativas na tecnologia de produção e na configuração do equipamento entre os dois tipos de vigas de aço.

Que materiais são atualmente os mais populares no mercado para vigas em I e vigas em H?

Graus de aço-carbono

• Q235 e Q345: Estes são, de facto, tipos de aço chineses populares utilizados para vigas em I e vigas em H. No entanto, é importante ter em conta os seus equivalentes noutras normas:
  • O Q235 é aproximadamente equivalente ao ASTM A36 (EUA) ou ao S235JR (Europa)
  • O Q345 é semelhante ao ASTM A572 Grau 50 (EUA) ou S355JR (Europa)
• Q235B: Trata-se de um subgrupo específico do Q235 com propriedades ligeiramente melhoradas. A sua popularidade é corretamente notada devido ao seu equilíbrio entre resistência, soldabilidade e relação custo-eficácia.

Graus de aço inoxidável

• Aço inoxidável 304: Este é um tipo de aço inoxidável austenítico amplamente utilizado, conhecido pela sua excelente resistência à corrosão. É mais comummente utilizado em aplicações especializadas em que a resistência à corrosão é crucial.
• Aço inoxidável 201: Embora mencionado como estando a ganhar atenção, vale a pena notar que o 201 é menos comum do que o 304 para aplicações estruturais. É uma alternativa de baixo custo ao 304, mas com menor resistência à corrosão.

Materiais populares adicionais

• Aço A992: Este é um aço de baixa liga de alta resistência, normalmente utilizado para vigas I e H na América do Norte, especialmente na construção civil.
• Aço S355: Este tipo de aço normalizado europeu é amplamente utilizado para aplicações estruturais, incluindo vigas I e vigas H.

Considerações específicas da aplicação

A escolha do material depende de vários factores:

1. Requisitos de suporte de carga
2. Condições ambientais (por exemplo, exposição a elementos corrosivos)
3. Considerações sobre os custos
4. Disponibilidade e normas locais
5. Métodos de fabrico (soldadura, aparafusamento, etc.)

Embora os tipos de aço Q235B e inoxidável sejam de facto populares, os materiais mais comuns para vigas I e H podem variar consoante a região e a aplicação. Os tipos de aço-carbono (Q235, Q345, A992, S355) são geralmente mais comuns para aplicações estruturais padrão, enquanto os tipos de aço inoxidável são utilizados em cenários especializados que exigem resistência à corrosão ou propriedades estéticas específicas.

Como escolher entre utilizar a viga I ou a viga H com base nos requisitos de engenharia?

A escolha entre uma viga em I e uma viga em H é uma decisão crítica na engenharia estrutural, uma vez que tem um impacto direto na capacidade de carga, na estabilidade estrutural e na relação custo-eficácia global de um projeto. Aqui está uma análise detalhada para ajudar a orientar esta decisão com base nos principais requisitos de engenharia:

Capacidade de carga

Viga de aço em I:

• Características: As vigas em I têm uma elevada capacidade de carga devido à sua conceção, que concentra o material nos flanges (elementos horizontais superiores e inferiores) e na alma (elemento vertical).
• Aplicação: Ideal para projectos em que o principal requisito é suportar cargas verticais pesadas, como em pontes e edifícios de vários andares.

Viga de aço H:

• Características: As vigas H têm um banzo e uma alma mais largos, distribuindo a carga de forma mais uniforme pela secção.
• Aplicação: Adequado para projectos que exijam capacidade de carga vertical e horizontal, como em edifícios industriais e infra-estruturas de grande escala.

Estabilidade estrutural

Viga de aço em I:

• Características: Embora sejam fortes no suporte de carga vertical, as vigas em I podem não proporcionar tanta estabilidade lateral devido às suas abas mais estreitas.
• Aplicação: Melhor utilizado em cenários em que as forças laterais são mínimas ou em que é fornecido um contraventamento adicional.

Viga de aço H:

• Características: As abas e a alma mais largas das vigas H oferecem uma maior resistência às forças de flexão e de torção, aumentando a estabilidade global.
• Aplicação: Preferido para estruturas que exigem grande estabilidade e resistência, como colunas e vigas em edifícios altos.

Forma e características estruturais

Viga de aço em I:

• Forma: A secção transversal assemelha-se à letra "I", com uma alma estreita e flanges.
• Características estruturais: A conceção é eficaz para suportar a carga vertical, mas pode exigir um apoio adicional para a estabilidade lateral.
• Aplicação: Normalmente utilizado na construção onde as restrições de espaço e a capacidade de carga vertical são as principais preocupações.

Viga de aço H:

• Forma: A secção transversal assemelha-se à letra "H", com flanges e alma mais largas.
• Características estruturais: Proporciona uma melhor distribuição da carga e resistência à flexão, tornando-o versátil para várias aplicações estruturais.
• Aplicação: Utilizado em cenários que exigem uma integridade estrutural robusta e resistência a forças verticais e horizontais.

Factores económicos

Viga de aço em I:

• Custo: Geralmente menos dispendioso devido a processos de fabrico mais simples.
• Considerações: Económica para projectos com requisitos de suporte de carga simples e forças laterais mínimas.

Viga de aço H:

• Custo: Pode ser mais caro devido à complexidade adicional do material e do fabrico.
• Considerações: O custo inicial mais elevado pode ser compensado por uma menor necessidade de contraventamento adicional e por um melhor desempenho estrutural, conduzindo a poupanças a longo prazo.

Diferenças de utilização

Viga de aço em I:

• Fabrico: Normalmente laminado num moinho de dois rolos.
• Aplicações: Utilizado na construção, pontes e estruturas em que o suporte de carga vertical é a principal preocupação.

Viga de aço H:

• Fabrico: Laminado num laminador de quatro rolos, permitindo flanges e alma mais largas.
• Aplicações: Adequado para estruturas de grande dimensão, edifícios industriais e projectos de infra-estruturas que exijam elevada estabilidade e distribuição de cargas.

Ao escolher entre uma viga em I e uma viga em H, considere os seguintes factores:

1. Requisitos de suporte de carga: Determinar o tipo de carga principal (vertical, horizontal ou ambas) que a estrutura irá suportar.
2. Estabilidade estrutural: Avaliar a necessidade de estabilidade lateral e de resistência à flexão e à torção.
3. Forma e características estruturais: Avaliar as exigências de conceção e as limitações de espaço do projeto.
4. Factores económicos: Considerar o custo inicial, as potenciais poupanças resultantes da redução do contraventamento e o desempenho a longo prazo.
5. Diferenças de utilização: Adaptar o tipo de viga à aplicação específica e às exigências estruturais.

A consulta de engenheiros de estruturas e a realização de uma análise exaustiva dos requisitos do projeto assegurarão a escolha ideal entre a viga em I e a viga em H, conduzindo a uma estrutura segura, estável e económica.
