Guias lineares: Uma visão aprofundada da seleção e das aplicações

Nesta postagem do blog, nosso experiente especialista em engenharia mecânica compartilha dicas privilegiadas sobre como selecionar o sistema de guia linear perfeito para sua aplicação. Descubra como otimizar o desempenho, minimizar o desgaste e evitar armadilhas comuns. Seja você um novato ou um profissional, você obterá insights valiosos para levar seus projetos para o próximo nível.

Índice

I. Introdução às guias lineares

As guias lineares, também conhecidas como trilhos deslizantes, trilhos lineares ou controles deslizantes lineares, suportam e guiam componentes móveis em movimento linear recíproco ao longo de uma direção predeterminada.

Considerando o mesmo tamanho dos componentes móveis, eles têm uma carga nominal e uma precisão de movimento mais altas do que os rolamentos lineares, além de serem capazes de suportar uma certa quantidade de carga de torque.

Conforme mostrado nas Figuras 1 e 2, as guias lineares podem ser usadas para transporte de cargas pesadas em espaços horizontais, movimento de posicionamento preciso e movimento de orientação preciso em espaços verticais. Elas garantem movimento confiável em espaços pequenos e têm amplas aplicações nos setores de máquinas-ferramentas, eletrônicos, médicos e robóticos.

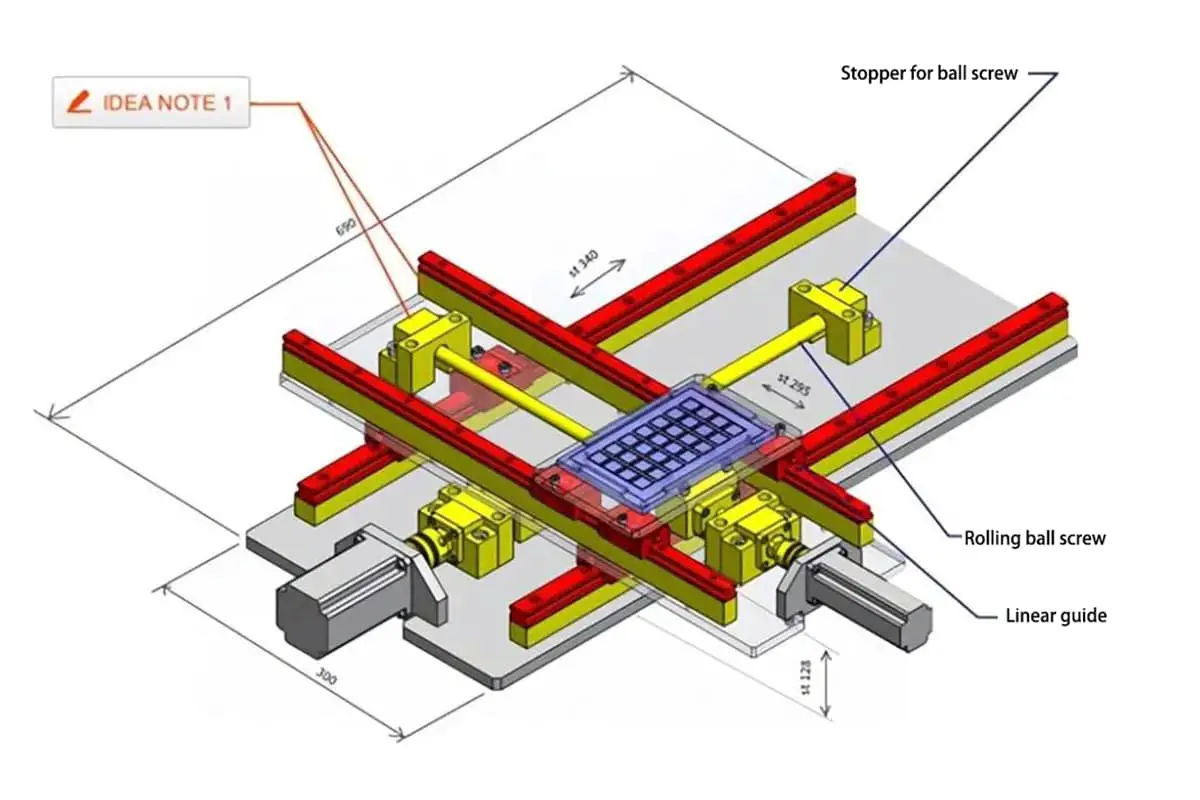

Figura 1 Módulo de guia linear para aplicações horizontais
Figura 2 Módulo de guia linear para aplicações verticais

Conforme mostrado na Figura 3, a guia linear é composta por trilhos deslizantes, controles deslizantes, rolamentos de esferas, retentores de esferas e ranhuras de recirculação. O princípio principal é fazer com que as esferas de aço circulem pela estrutura de ranhuras de recirculação e retentores de esferas, obtendo assim um movimento linear de baixo atrito do controle deslizante no trilho deslizante.

Recursos básicos da guia linear:

Essa estrutura determina os seguintes recursos básicos da guia linear:

  • Devido ao contato ponto-superfície, a resistência ao atrito é pequena, o que permite o movimento fino e o posicionamento de alta precisão dos dispositivos de controle.
  • Como os rolamentos de esferas têm suas próprias ranhuras de rolamento, a força sobre a superfície giratória será dispersa e, portanto, eles têm uma grande carga permitida.
  • É improvável que a guia linear gere calor por atrito durante a operação e é resistente à deformação térmica, o que a torna adequada para movimentos em alta velocidade.
  • O ângulo de contato de cada fileira de rolamentos de esferas geralmente é de 45 graus, de modo que as quatro direções de ação (radial, radial inversa e lateral) no controle deslizante têm a mesma carga nominal.

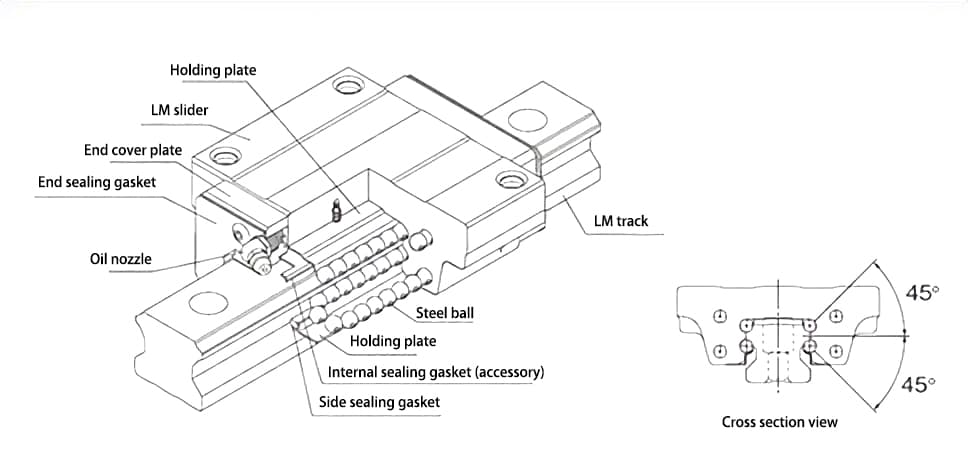

Figura 3 Esquema da estrutura da guia linear

II. Classificação das guias lineares

Dependendo das diferentes aplicações de carga, eles podem ser divididos principalmente em tipos miniatura, médio e pesado.

Como as guias lineares transferem cargas principalmente por meio de rolamentos de esferas, a diferença entre os tipos miniatura, médio e pesado está principalmente no número de fileiras de esferas.

Conforme mostrado nas Figuras 4 e 5, as guias lineares em miniatura geralmente têm 2 fileiras de esferas de aço, com 4 pontos de contato com a superfície do trilho, o que resulta em uma estrutura compacta.

As guias lineares para serviços médios e pesados geralmente têm 4 fileiras de esferas de aço, o que aumenta sua capacidade de carga. A carga nominal dinâmica básica das guias lineares em miniatura geralmente é inferior a 10KN, enquanto a das guias para serviços médios e pesados pode chegar a 80KN.

As guias lineares são classificadas de acordo com as diferentes larguras de trilho e larguras e comprimentos dos controles deslizantes, como segue:

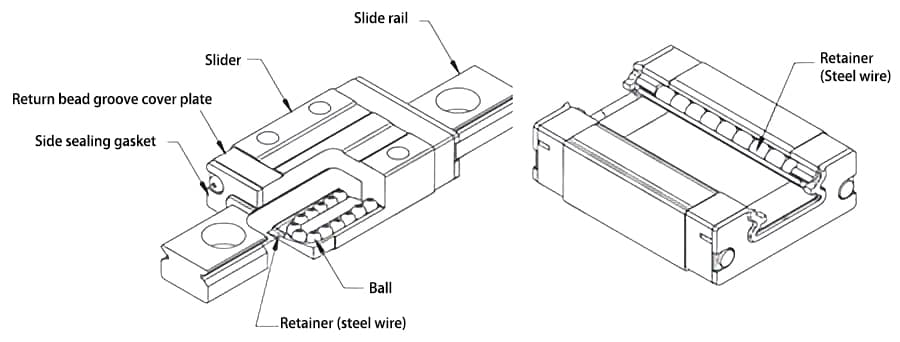

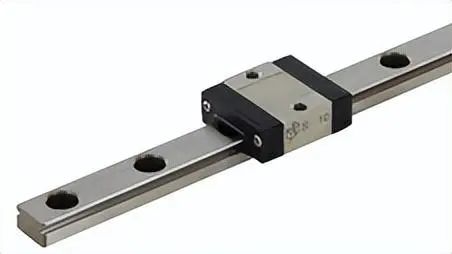

Figura 4 Trilho de guia micro linear

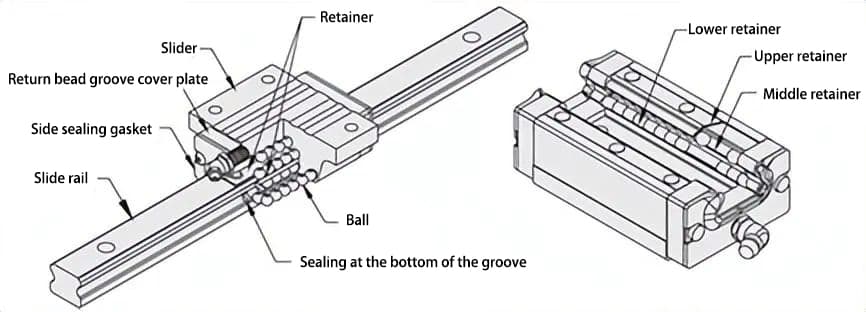

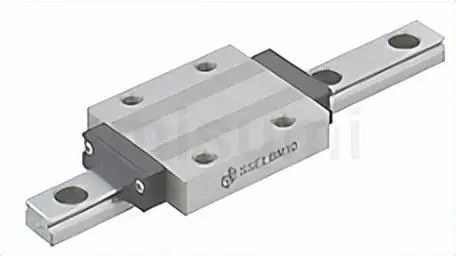

Figura 5 Trilhos de guia linear para serviços médios e pesados

Os trilhos de guia linear são classificados da seguinte forma, com base na largura do trilho e na largura e no comprimento do controle deslizante:

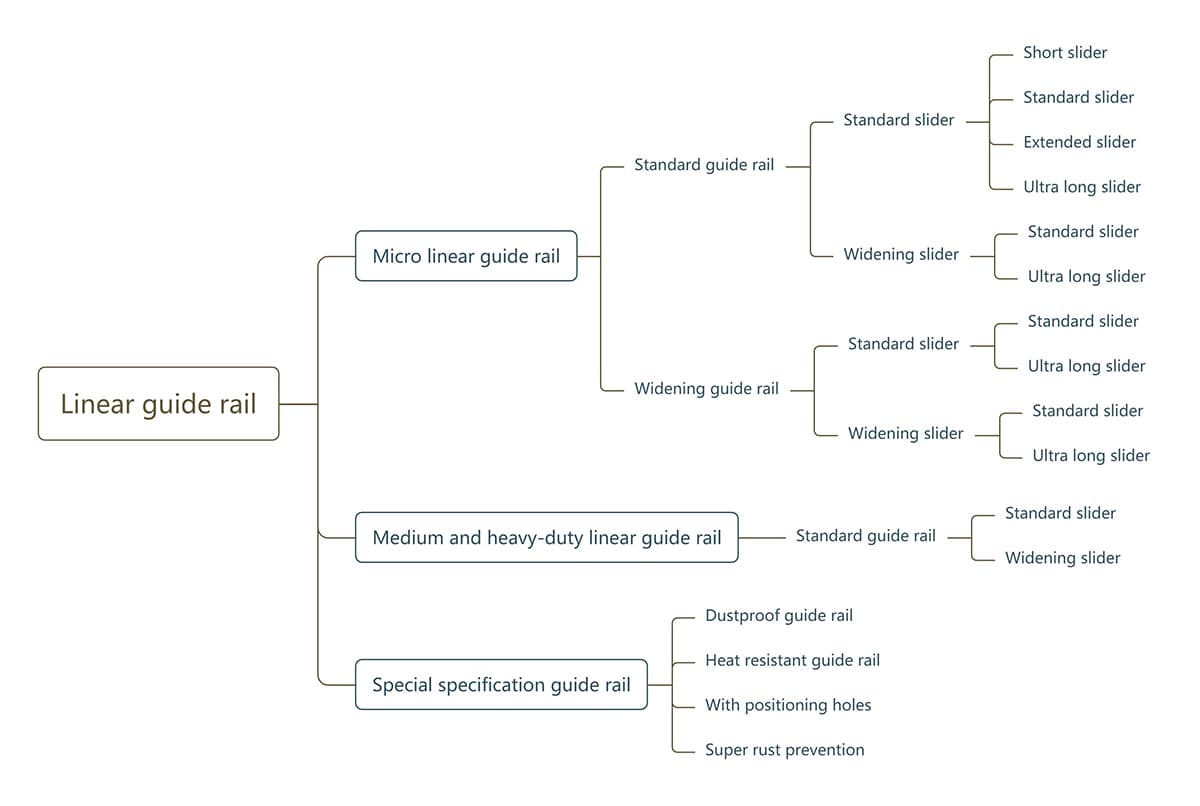

Classificação das guias lineares

III. Cenários de uso para guias amplos

A relação entre a altura total e a largura do trilho das guias padrão é de aproximadamente 1,1, enquanto a das guias largas é de aproximadamente 0,65. A altura total do trilho largo é 40% menor do que a do trilho padrão. Portanto, em situações em que a altura é limitada, os trilhos largos são mais adequados; por outro lado, use trilhos padrão quando a largura for restrita.

Por outro lado, com uma relação altura/largura menor, o torque estático permitido das esteiras largas é mais do que o dobro do das esteiras padrão. Sua rigidez é significativamente maior, o que as torna ideais para estruturas com centros de gravidade deslocados.

Cenários de uso para controles deslizantes amplos:

Os controles deslizantes largos e os controles deslizantes padrão têm cargas nominais básicas e torque estático permissível semelhantes. Entretanto, os parafusos de fixação do controle deslizante largo são maiores do que os do controle deslizante padrão, aumentando a força de fixação.

Cenários de uso para controles deslizantes de vários comprimentos:

Depois de selecionar a pista, a decisão de usar controles deslizantes de que comprimento se baseia principalmente no fato de que, quanto mais longo o controle deslizante, maior a carga nominal básica e o torque estático permitido.

IV. Visão geral das dimensões dos trilhos de guia linear

CategoriaTipos de controles deslizantesRecursosNúmero do produtoComprimento do trilho
(mm)
Carga dinâmica nominal
(KN)
Largura do controle deslizante W
(mm)
Comprimento do controle deslizante L (L1)
(mm)
Altura do controle deslizante K
(mm)
Preço

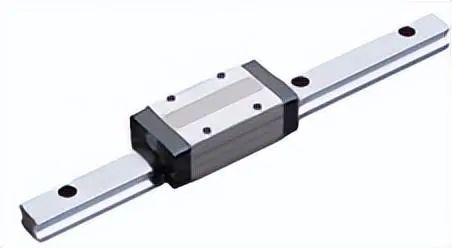

MicrotipoTipo padrãoTipo padrãoO tipo mais básico nas especificações padrão do setor, com uma ampla variedade de tamanhos e uma alta relação custo-desempenho.Guia micro linear Misumi tipo deslizante padrão (recomendado)25~7000.3~5.212~4017.4~504.5~15¥176+
THK micro, variante do controle deslizante do tipo SRS M50~6302.69~6.6620~3230.8~438.5~13.3¥289+

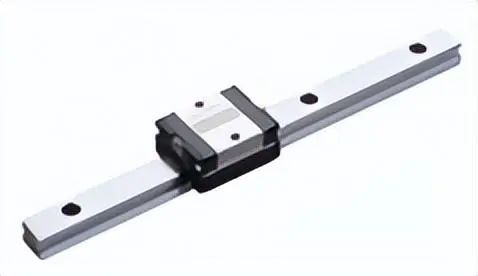

Tipo curtoTipo curtoEm comparação com o tipo padrão de controle deslizante, seu volume pode ser reduzido em 20%.Micro guia linear Misumi tipo deslizante curto35~6700.79~3.0817~3219.6~32.765~12¥1788+

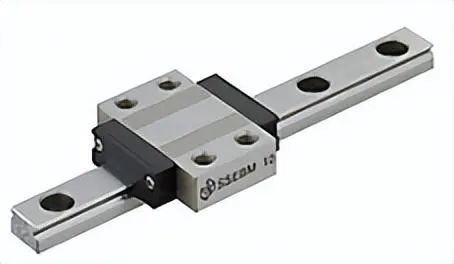

Tipo ampliadoTipo ampliadoEm comparação com os produtos padrão, o tamanho do parafuso aumenta e a resistência da fixação melhora.Controle deslizante de guia micro linear Misumi, tipo padrão ampliado35~7000.9~5.224~5423.6~506.5~15¥203+

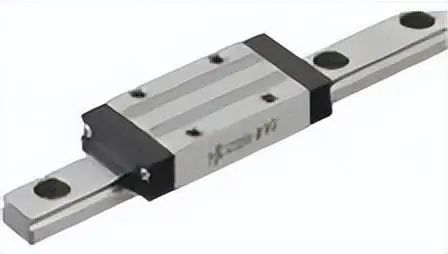

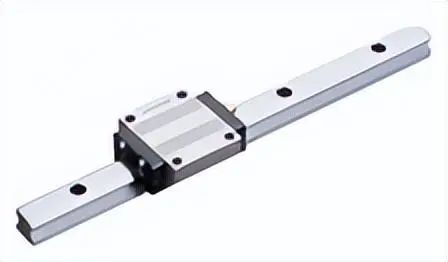

Tipo estendidoTipo estendidoEm comparação com o tipo de controle deslizante padrão, ele tem maior carga nominal e torque permitido.Controle deslizante de guia micro linear Misumi, tipo estendido40~7000.6~7.212~4021~67.74.5~15¥172+
Tipo ampliado e estendidoTipo ampliado e estendidoO tamanho do parafuso aumenta, melhorando a resistência da fixação. Ele também tem uma carga nominal e um torque permissível mais altos em comparação com o tipo de controle deslizante padrão.Controle deslizante de guia micro linear Misumi, tipo ampliado e estendido40~7001.6~7.224~5432~67.76.5~15¥265+

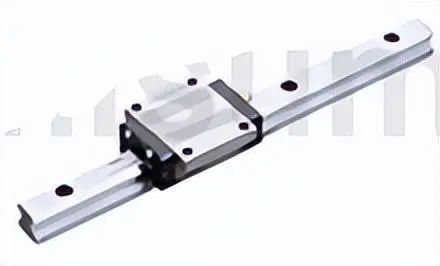

Com tipo de furo de localizaçãoCom tipo de furo de localizaçãoEle reduz efetivamente o tempo de montagem do equipamento e permite um posicionamento repetitivo mais fácil.Micro guia linear Misumi com furo de localização, tipo deslizante curto35~6700.79~3.0817~3219.6~32.76.5~12¥234+
Micro guia linear Misumi com furo de localização, tipo deslizante padrão35~7000.9~5.217~4023.6~506.5~15¥244+

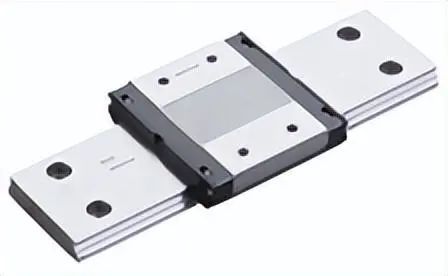

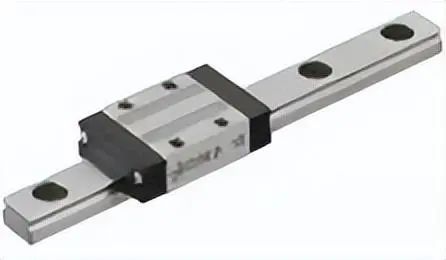

Tipo de trilho alargadoTipo de trilho alargadoEm comparação com os produtos padrão, o tamanho do parafuso aumenta, resultando em maior resistência de fixação.Trilho de guia micro linear Misumi, tipo ampliado, tipo deslizante ampliado50~6701.4~5.836~7431.1~557~13¥246+
THK micro, variante do controle deslizante do tipo SRS WM50~6303.29~9.1230~6039~55.59.1~13.3¥327+
Resistente a altas temperaturasResistente a altas temperaturasEle pode ser usado em ambientes com temperatura máxima de 150°C.Micro guia linear Misumi, tipo resistente ao calor35~6700.79~5.817~3219.6~58.36.5~12¥268+

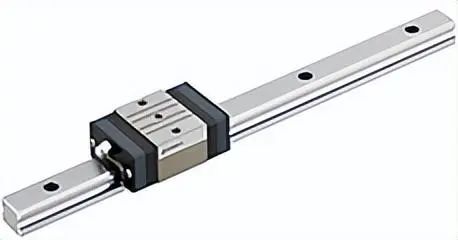

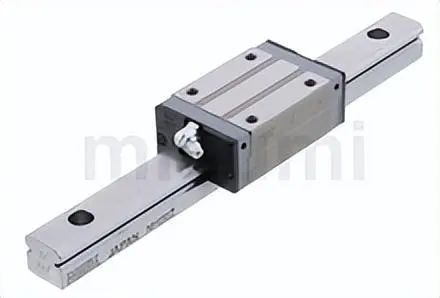

Tipo de serviço pesadoTipo padrãoTipo padrãoUsado para posicionamento de alta precisão, alta carga e acionamento de alta frequência.Guia linear para serviços ultrapesados Misumi com retentor de resina220~196016.3~35.544~9069.8~98.625~33¥1021+
Esse produto da THK é de tamanho padrão mundial e tem capacidade de autocompensação automática, proporcionando excelente durabilidade.THK, variante do controle deslizante tipo HSR R64~19608.33~50.234~7056.6~134.823.3~47.5¥370+
Esse produto da THK é de tamanho padrão mundial e tem capacidade de autoalinhamento automático. Ele apresenta um centro de gravidade baixo e alta rigidez.THK, variante do controle deslizante tipo SHS V71~196014.2~72.934~7064.4~15221~40.5¥373+
Ele apresenta uma estrutura de contato de esferas de aço com forte capacidade de carga na direção radial, o que o torna adequado para instalação horizontal.THK, variante do controle deslizante do tipo SSR XW64~196014.7~31.534~4856.9~8319.5~26.2¥379+
Ele tem um sistema integrado sem lubrificação, oferecendo alta precisão, baixo coeficiente de atrito e baixos custos de manutenção.ABBA, variante R0 do controle deslizante da série BR80~22008.5~4834~7066~134.828~55¥167+
Série ABBA, BR (com tipo de flange rosqueado)80~22008.5~4847~10066~134.824~48¥172+
Série ABBA, BR (sem tipo de flange rosqueado)80~22008.5~4834~7066~134.828~55¥167+
Tipo curtoTipo curtoEm comparação com o tipo de controle deslizante padrão, seu volume pode ser reduzido em 20%.THK, variante do controle deslizante tipo SSR XV47~19609.1~21.734~4840.3~6019.5~26.2¥328+
Variante SU do controle deslizante da série ABBA, BR (tipo curto sem flange rosqueado)80~22005.2~12.534~4847.6~62.524~33¥151+
Tipo ampliadoTipo ampliadoO tamanho do parafuso aumenta, resultando em maior resistência de fixação. Ele também tem uma carga nominal e um torque permissível mais altos em comparação com o tipo de controle deslizante padrão.THK, variante A do controle deslizante tipo HSR64~19608.33~50.247~10056.6~134.819.3~40.5¥334+
THK, controle deslizante tipo HSR, variante B64~19608.33~50.247~10056.6~134.819.3~40.5¥335+
Esse produto da THK é de tamanho padrão mundial e tem capacidade de autoalinhamento automático. Ele apresenta um centro de gravidade baixo e alta rigidez.THK, variante do controle deslizante tipo SHS C71~196014.2~72.947~10064.4~15221~40.5¥155+
Tipo estendidoTipo estendidoEm comparação com o tipo deslizante padrão, ele tem uma carga nominal e um torque permissível mais altos.Variante LR do controle deslizante da série ABBA, BR (sem tipo de flange rosqueado)80~22008.5~4834~7066~134.828~55¥235+
Tipo ampliado e estendidoTipo ampliado e estendidoO tamanho do parafuso aumenta, melhorando a resistência da fixação. Ele também tem uma carga nominal e um torque permissível mais altos em comparação com o tipo de controle deslizante padrão.THK, variante do controle deslizante tipo HSR LB64~19608.33~50.247~10056.6~134.819.3~40.5¥421+
Com tipo de furo de localizaçãoCom tipo de furo de localizaçãoEle reduz efetivamente o tempo de montagem do equipamento e permite um posicionamento repetitivo mais fácil.Guia linear para serviço médio Misumi100~19605~11.734~4841~92.620~26.5¥484+
