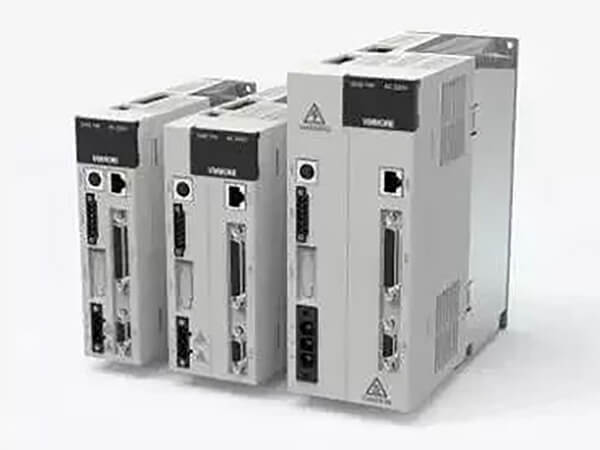

Você já se perguntou como configurar um servo driver para obter o máximo desempenho? Este guia aborda tudo o que você precisa saber sobre o ajuste dos parâmetros de ganho, desde o controle de posição até a regulagem de velocidade. Você aprenderá a fazer o ajuste fino manual e automático do seu sistema servo para obter uma operação suave e precisa, garantindo eficiência e estabilidade ideais. Mergulhe de cabeça para dominar a arte da configuração do servo driver e aprimorar seus projetos de automação!
Os servomotores são componentes integrais em sistemas automatizados, especialmente para o controle preciso da posição. Essa capacidade é um recurso padrão na maioria das marcas de servomotores, o que os torna versáteis para várias aplicações industriais.
A operação dos servomotores é regida por um sofisticado mecanismo de controle. O controlador transmite uma série de pulsos elétricos para o motor, sendo que cada parâmetro de pulso tem uma função específica. O número de pulsos determina o ângulo de rotação, permitindo um posicionamento preciso, enquanto a frequência do pulso determina a velocidade de rotação do motor. Esse controle de velocidade está intrinsecamente ligado à configuração da relação de engrenagem eletrônica, que atua como um multiplicador entre os pulsos de comando e a rotação real do motor.
Ao colocar em funcionamento um novo sistema servo, é fundamental seguir um processo de ajuste sistemático para obter o desempenho ideal. Comece ajustando o ganho de posição (Kp) para garantir que o motor opere com o máximo de suavidade e o mínimo de ruído audível. Essa etapa forma a base para uma operação estável. Em seguida, considere a relação do momento de inércia entre o motor e a carga, que é um fator crítico para a estabilidade do sistema. Muitos servo drives modernos oferecem recursos de ajuste automático que podem estimar essa relação, fornecendo um ponto de partida confiável para otimização adicional.
Após a correspondência de inércia, concentre-se no ajuste do loop de velocidade. Ajuste os parâmetros de ganho de velocidade (Kv) e tempo de integração de velocidade (Ti). Essas configurações são fundamentais para obter uma operação suave e contínua em baixas velocidades e, ao mesmo tempo, manter uma alta precisão de posição. O ajuste fino desses parâmetros permite um equilíbrio entre o desempenho responsivo e a estabilidade do sistema, crucial para aplicações que exigem controle preciso do movimento.
Defina o ganho proporcional do regulador de controle de posição. Quanto mais alto for o ganho, maior será a rigidez e menor será a defasagem da posição sob o mesmo pulso de comando de frequência. No entanto, uma configuração muito alta pode causar oscilação ou ultrapassagem. O valor do parâmetro é determinado pelo modelo específico do sistema servo e pela carga.
Defina o ganho de avanço do controle de posição. Quando o valor definido é maior, o atraso da posição sob qualquer pulso de comando de frequência é menor, o ganho de avanço do loop de posição é maior e as características de resposta em alta velocidade do sistema de controle são aprimoradas. No entanto, isso pode causar instabilidade e oscilação no sistema. Quando as características de alta resposta não são necessárias, esse parâmetro geralmente é definido como 0, com um intervalo de 0-100%.
Defina o ganho proporcional do regulador de velocidade. O valor do ganho aumenta com uma configuração mais alta, tornando o sistema mais rígido. O valor do parâmetro deve ser determinado com base no modelo específico do sistema de servoacionamento e na carga. Em geral, quanto maior for a inércia da carga, maior será o valor definido. Tente definir um valor maior, garantindo que o sistema não produza oscilação.
Defina a constante de tempo integral do regulador de velocidade. Quanto menor for o valor de configuração, mais rápida será a velocidade de integração. O valor do parâmetro é determinado com base no modelo específico e na carga do sistema de servoacionamento. Em geral, quanto maior for a inércia da carga, maior será o valor definido. Sob a condição de que o sistema não gere oscilação, procure definir um valor menor.
Defina as características do filtro passa-baixa de realimentação de velocidade.
Quanto maior for o valor, menor será a frequência de corte e menor será o ruído gerado pelo motor.
Se a inércia da carga for grande, o valor definido poderá ser aumentado adequadamente.
Se o valor for muito alto, a resposta será lenta, o que pode causar oscilação.
Quanto mais baixo for o valor de corte, mais rápida será a resposta.
Se for necessária uma resposta de velocidade mais alta, o valor definido pode ser reduzido adequadamente.
Defina o valor do limite de torque interno do servo driver.
O valor de configuração é expresso como uma porcentagem do torque nominal.
Esse limite está sempre em vigor e define o intervalo de pulsos de conclusão de posicionamento no modo de controle de posição.
Esse parâmetro fornece uma base para o motorista determinar se o posicionamento está completo no modo de controle de posição.
Quando o número de pulsos restantes no contador de desvio de posição é menor ou igual ao valor definido desse parâmetro, o driver considera o posicionamento completo e o sinal do interruptor no local é ligado. Caso contrário, ele é desligado.
No modo de controle de posição, o sinal de conclusão do posicionamento é emitido, e o valor definido da constante de tempo de aceleração e desaceleração determina o tempo de aceleração do motor de 0 a 2000 RPM ou o tempo de desaceleração de 2000 a 0 RPM.
As características de aceleração e desaceleração são lineares, e a faixa de velocidade de chegada é definida. No modo de controle sem posição, se a velocidade do servomotor exceder o valor definido, o sinal do interruptor de chegada de velocidade será ativado; caso contrário, será desativado.
Esse parâmetro não é usado no modo de controle de posição e é independente do sentido de rotação.
Ajuste o valor KVP do ganho proporcional de velocidade
Depois que o sistema servo for instalado, os parâmetros devem ser ajustados para garantir uma rotação estável. Comece ajustando o valor KVP do ganho proporcional à velocidade. Antes de fazer qualquer ajuste, defina o ganho integral KVI e o ganho diferencial KVD como zero e, em seguida, aumente gradualmente o valor KVP. Observe se há alguma oscilação quando o servomotor para e ajuste manualmente os parâmetros KVP para ver se a velocidade de rotação está visivelmente rápida ou lenta. Se o valor de KVP causar os problemas mencionados acima, reduza o valor de KVP para eliminar a oscilação e estabilizar a velocidade de rotação. Esse valor será o valor do parâmetro determinado preliminarmente. Repita o processo de correção conforme necessário para atingir o valor ideal.
Ajustar o valor KVI do ganho integral
Aumente gradualmente o valor de KVI do ganho integral para produzir o efeito integral. Conforme mencionado na introdução ao controle integral, o valor de KVP e o efeito integral podem causar oscilação e instabilidade quando atingem valores críticos. Da mesma forma, reduza o valor de KVI para eliminar a oscilação e estabilizar a velocidade de rotação. Esse valor será o valor do parâmetro determinado preliminarmente.
Ajuste do valor de KVD do ganho diferencial
O principal objetivo do ganho diferencial é suavizar a rotação da velocidade e reduzir o overshoot. O aumento gradual do valor de KVD melhorará a estabilidade da velocidade.
Ajustar o valor KPP do ganho proporcional de posição
Se o valor de KPP for ajustado em demasia, o posicionamento do motor será ultrapassado, causando instabilidade. Nesse caso, reduza o valor de KPP para reduzir a ultrapassagem e evitar a instabilidade, mas tome cuidado para não ajustá-lo muito pequeno, pois isso reduzirá a eficiência do posicionamento.
Os servo drivers modernos são computadorizados e a maioria deles oferece um recurso de ajuste automático de ganho, que pode lidar com a maioria das condições de carga. Durante o ajuste de parâmetros, você pode primeiro usar a função de ajuste automático de parâmetros e depois fazer ajustes manuais, se necessário. O ajuste automático de ganho também tem várias opções. Normalmente, a resposta do controle é dividida em diferentes níveis, como resposta alta, média e baixa, e os usuários podem defini-la de acordo com suas necessidades.
