12 Типы и применение оснастки для листогибочных прессов

Гибка - это важный процесс формовки листового металла, в котором используется листогибочная машина и специализированная оснастка для создания точных угловых деформаций в металлических листах. Этот процесс включает в себя приложение контролируемой силы для пластической деформации материала вдоль линейной оси.

Оснастка листогибочного пресса состоит из двух основных компонентов: верхнего инструмента (пуансона) и нижнего инструмента (матрицы). Пуансон, также называемый верхним штампом или фальцевальным ножом, является активным компонентом, который прикладывает усилие изгиба. Нижний штамп, поддерживающий заготовку, имеет V-образную или канальную форму, которая позволяет материалу течь во время гибки.

Выбор подходящей оснастки имеет решающее значение для достижения требуемого угла изгиба, радиуса и общего качества детали. На выбор конфигурации пуансонов и штампов влияют такие факторы, как свойства материала, толщина и сложность изгиба. Современные листогибочные прессы часто используют сменные системы оснастки, что позволяет быстро менять настройки и повышает гибкость производства.

Конкретная классификация верхних и нижних штампов показана на рисунке 1.

1. Классификация и типы верхнего пуансона листогибочного пресса: (рис. 1)

2. Верхний пуансон листогибочного пресса подразделяется на два типа: интегральный и сегментный

• Встроенный верхний перфоратор: 835 мм и 415 мм
• Сегментированный верхний пуансон: сегментация a и сегментация b

Разделенная длина: 10,15,20,40,50,100 (правый рог),100 (левый рог),200,300;

B разделенная длина: 10,15,20,40,50,100(правый рупор),100(левый рупор),165,300;

3. Классификация и применение различных верхних пуансонов

3.1. Пробойник

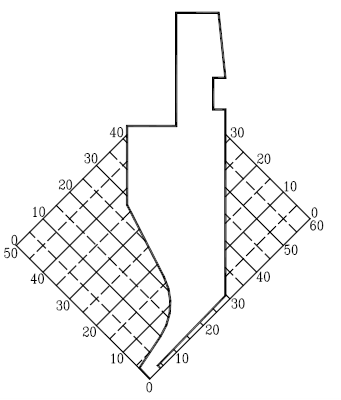

01) Стандартный пуансон

Cкоордината график(1:1):

Характеристики обработки:

1. Применение стандартного пуансона при гибке заключается в основном в избежании направления W, и диаграмма изгиба заключается в следующем:

2. Направление X: если Xmin>4 мм, его можно согнуть (когда размер требуется в направлении W).

3. Направление Y: когда 0<Y<30 мм, направление Z невозможно избежать. Когда Y≧30 мм, Z=Y-300

Разделенный график: B раскол

Рог

02) Пробойник

Cкоордината график(1:2)

Характеристики обработки:

1. Применение пуансона в гибке в основном позволяет избежать направления W, и диаграмма изгиба заключается в следующем:

2. Направление X: если Xmin>9 мм, его можно согнуть (когда размер требуется в направлении W).

3. Направление Y: если 0<Y<85 мм, направление Z невозможно избежать. Когда Y≧85 мм, Z=Y-85

Разделенный график: A сплит

Рог

03) Перфоратор

Cкоордината график (0.8:1)

Характеристики обработки:

1. Применение пуансона в гибке заключается в основном в предотвращении направления W, а схема гибки выглядит следующим образом:

2. Направление X: если Xmin>6 мм, его можно согнуть (когда размер требуется в направлении W).

3. Направление Y: Если 0<Y<75 мм, направление Z невозможно избежать. Когда Y≧75 мм, Z=Y-75

Разделенный график: A сплит

Рог

3.2. Прямой удар

01) Пробойник для створок

 Координатный график(0.8:1)

Характеристики обработки:

Подходит для гибки симметричных изделий. Можно избегать как переднего, так и заднего направления.

Когда Xmin>10 мм, направление W и X может увеличиваться пропорционально.

Когда 0<Y<20 мм, Z=0.

Когда Y>20 мм, направления Y и Z могут увеличиваться пропорционально.

Изгибаемая длина в направлении W больше, чем изгибаемая длина в направлении Z.

Разделенный график: B раскол

Рог

02) Удар стрелой

 Координатный график(0.8:1)

Характеристики обработки:

1. Подходит для гибки симметричных изделий, можно избежать как переднего, так и заднего направления, а отверстие для гибки может быть всего 6 мм.

2. Когда X<50 мм, Y<50 мм, направление W и X может увеличиваться пропорционально.

Разделенный график: Раскол

Рог

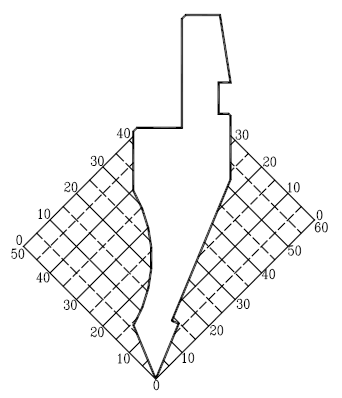

03) Острый удар

 Координатный график(0.8:1)

Характеристики обработки:

1. Применимый диапазон от 30 ° до 180 °

2. Используйте небольшой угол наклона кончика инструмента, чтобы избежать резьбового отверстия и других заготовок, которых необходимо избегать.

3. Используется для глубокой гибки, а глубина вставки подходит для угол изгиба как показано на следующем рисунке:

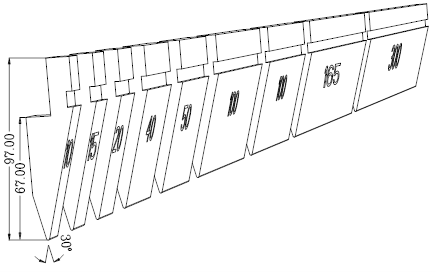

Разделенный график: B раскол

Рог

04) Острый удар

Координатный график (1:1)

Характеристики обработки:

1. Подходит для углов от 45° до 180°

2. Используйте небольшой угол наклона кончика инструмента, чтобы избежать резьбового отверстия и других заготовок, которых необходимо избегать.

Разделенный график:Раскол

Рог

05) Острый удар

 Координатный график (1:1)

Характеристики обработки:

1. Применимый диапазон от 30 ° до 180 °

2. Используйте небольшой угол наклона кончика инструмента, чтобы избежать резьбового отверстия

3. При глубоком изгибе глубина вставки зависит от угла изгиба, как показано ниже

Разделенный график: B раскол

Рог

3.3. Радиусный пуансон

01) Радиусный пуансон

Координатный график (1:1)

Характеристики обработки:

1. Радиус R - 1,5,3,0

2. Радиусный пуансон часто используется в качестве отводов для верхней крышки

3. Иногда используется для придания заготовке формы под небольшим углом.

Разделенный граф:Разделенный

02) Большой радиус Перфоратор

График (1:1)

Характеристики обработки:

1. Этот пуансон большого радиуса в основном используется для сгибания внутреннего угла дуги R, а радиус угла дуги составляет R3~R10.

2. Радиусный пуансон подбирается к соответствующему V паз

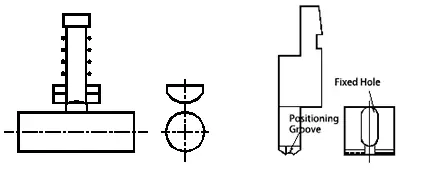

Комбинация график:

3.4. Специальный пунш

01) Дырокол для подшивки

График (1:1)

Характеристики обработки:

1. На рисунке показана форма изделия после сгибания и сплющивания. Все подобные формы могут быть согнуты. Следует использовать верхнюю и нижнюю формы под углом 30°.

2. Может также использоваться для прессования, клепки, придания формы и т.д.

Разделенный график:

02) Пуансон со смещением

График (1:1)

Характеристики обработки:

1. Используется для Z-образной гибки, которую невозможно сложить обычным способом листогибочный пресс умирает.

H=1~10 мм

2. Форма изделия с изгибом, как показано на верхнем правом рисунке, обычно называется Z-образный изгиб или смещение.
